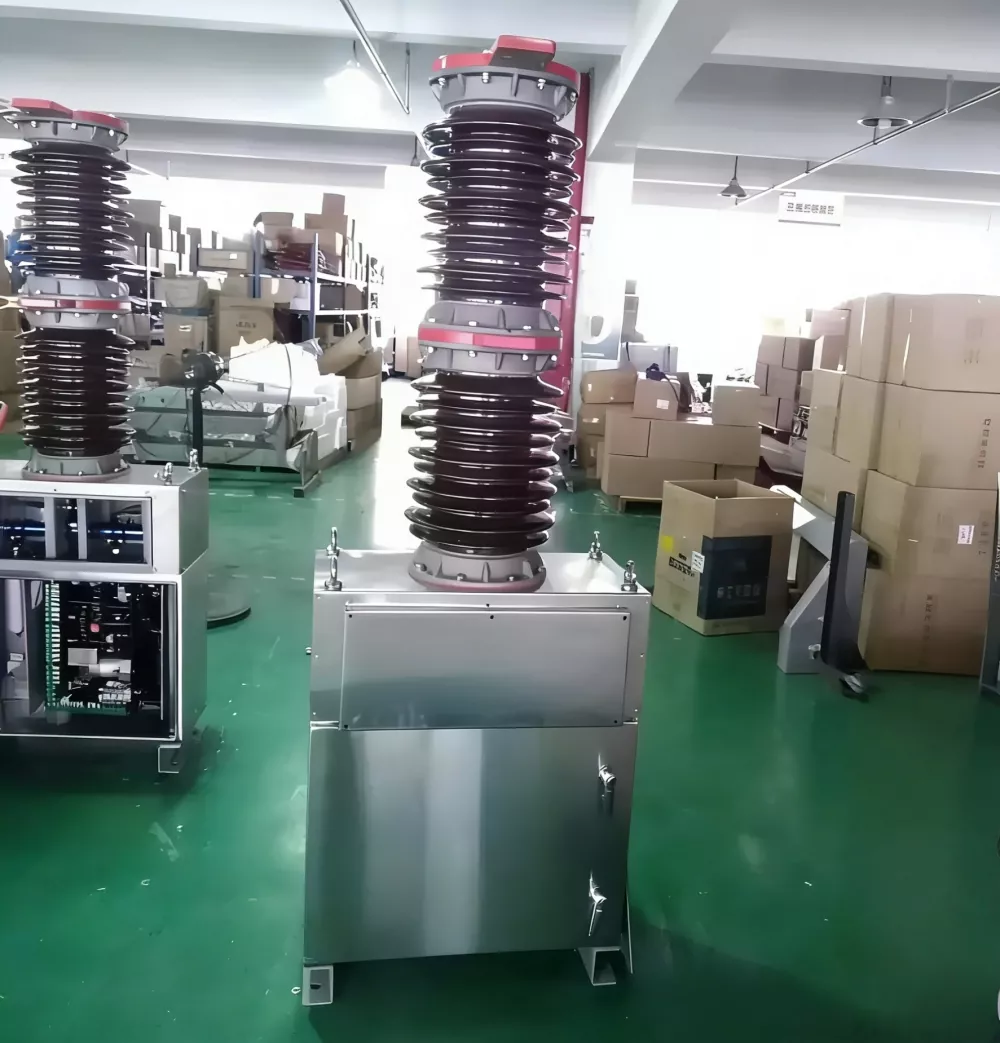

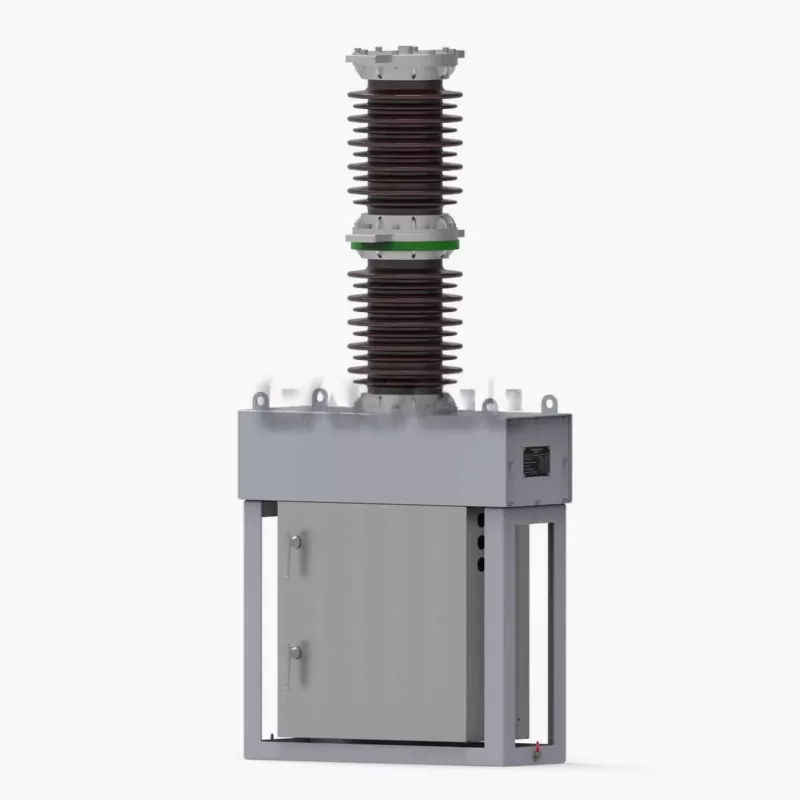

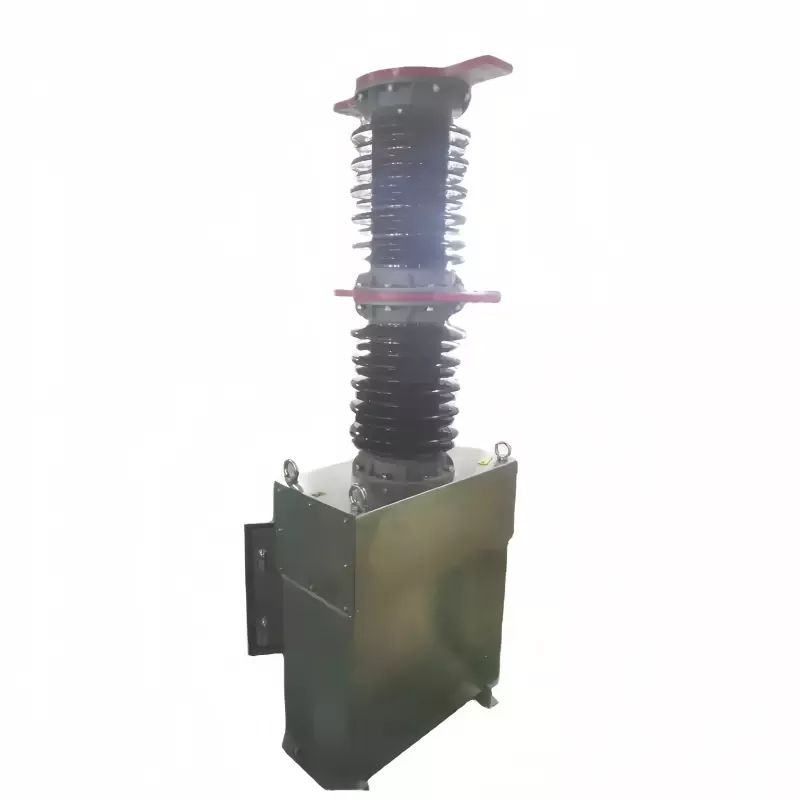

Однополюсный вакуумный выключатель 27,5 кВ

The Однополюсный вакуумный выключатель 27,5 кВ(серия ZW7) специально разработана для электрифицированных железнодорожных систем распределения электроэнергии, где надежная коммутационная способность и высокая способность отключения при сбоях имеют решающее значение. Он широко используется в тяговых электросетях напряжением 27,5 кВ, обеспечивая стабильную работу при частом переключении и суровых внешних условиях.

Разработанный с вакуумной камерой гашения дуги и компактной однополюсной конструкцией,Однополюсный вакуумный выключатель 27,5 кВобеспечивает быстрое прерывание токов повреждения при минимизации требований к техническому обслуживанию. Благодаря легкой конструкции он подходит для установки на опорах и в фидерах подстанций.

Ключевые преимущества продукта

• Оптимизирован для систем тягового электроснабжения железных дорог напряжением 27,5 кВ.
• Высокая отключающая способность благодаря технологии вакуумного прерывания
• Компактная однополюсная конструкция для легкой установки на столб или башню
• Прочная изоляционная конструкция с опорой из силиконовой резины или фарфора.
• Подходит для частого переключения и длительного срока службы.

Технические характеристики продукта

Технические параметры однополюсного автоматического выключателя ZW7

Механические параметры однополюсного автоматического выключателя ZW7

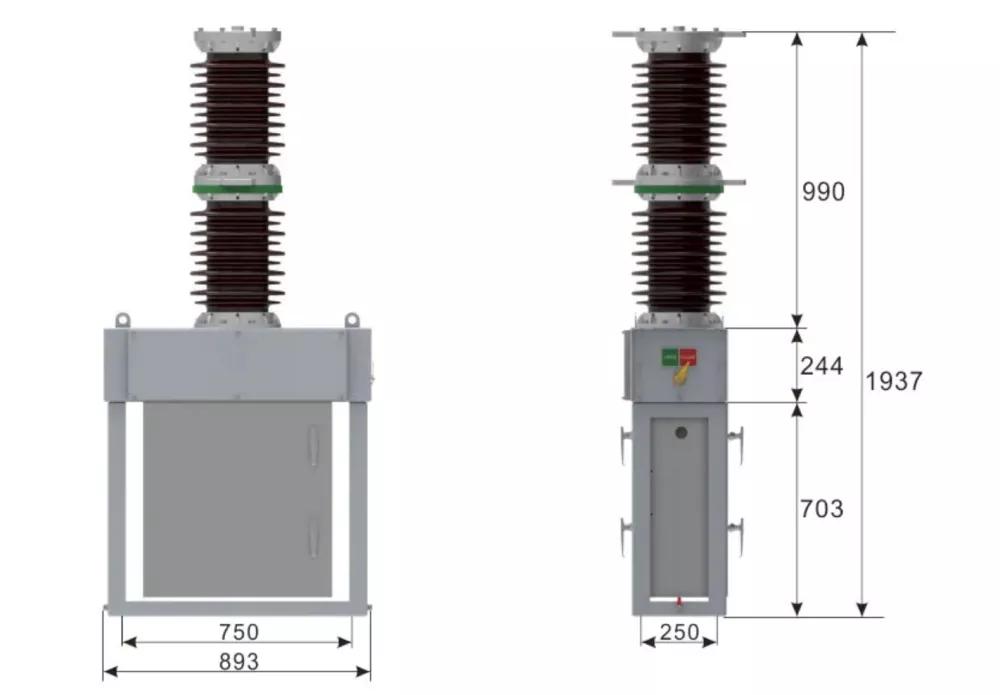

Габаритный чертеж продукта

Проектирование конструкции

Однополюсный вакуумный выключатель серии ZW7 на напряжение 27,5 кВ имеет модульную конструкцию, состоящую из вакуумного прерывателя, высокопрочных композитных или фарфоровых изоляторов, пружинного приводного механизма и встроенных трансформаторов тока. Компактная конфигурация уменьшает пространство для установки, сохраняя при этом отличные характеристики электроизоляции.

Его герметичная конструкция опоры повышает устойчивость к влаге, пыли и загрязнениям, что делает его пригодным для длительного использования на открытом воздухе на железнодорожном транспорте с минимальными требованиями к техническому обслуживанию.

Области применения

1. Электрифицированные системы тягового электроснабжения железных дорог (ВЛ-27,5 кВ);

2. Городские железнодорожные транзитные фидеры и секционирование;

3. Подстанции, коммутационные станции и системы защиты воздушных линий;

4. Модернизация железнодорожной инфраструктуры и проекты безмасляной модернизации;

Способ установки

УстановкаОднополюсный вакуумный выключатель 27,5 кВобычно выполняется на опорах или стальных опорах. Правильное заземление и выравнивание необходимы для обеспечения стабильности работы.

• Перед установкой проверьте сопротивление изоляции.
• Обеспечьте правильное механическое выравнивание конструкции, установленной на столбе.
• Надежное заземляющее соединение с сетью заземления системы.
• Перед подачей питания выполните ручные и электрические проверки работоспособности.
• Проверьте проводку управления и соединения трансформатора тока.

После установки перед интеграцией системы необходимо выполнить функциональное тестирование, включая операцию открытия/закрытия и проверку времени.

Часто задаваемые вопросы

Вопрос 1: Каково основное применение однополюсного вакуумного выключателя 27,5 кВ?
Ответ: В основном используется в электрифицированных железнодорожных энергосистемах для переключения и защиты тяговых фидеров и воздушных линий напряжением 27,5 кВ.

В2: Почему в этом выключателе используется вакуумная технология?
Ответ: Вакуумное прерывание обеспечивает быстрое гашение дуги, высокую диэлектрическую прочность и длительный электрический срок службы, что делает его идеальным для частых операций.

В3: Можно ли использовать его для проектов модернизации?
О: Да, он широко используется при модернизации масляно-вакуумной системы благодаря своей компактной конструкции и безмасляной конструкции.

В4: Для каких сред он подходит?
Ответ: Он предназначен для эксплуатации на открытом воздухе на железнодорожном транспорте, включая высокую влажность, загрязнение окружающей среды и большие перепады температур.

В5: Требуется ли регулярное обслуживание?
О: Требования к техническому обслуживанию минимальны благодаря герметичному вакуумному прерывателю и прочной механической конструкции.
