Однополюсный внешний автоматический выключатель 33 кВ

The Однополюсный внешний автоматический выключатель 33 кВпредназначен для надежного переключения и защиты в воздушных распределительных сетях среднего напряжения. Он широко используется для прерывания тока нагрузки, тока повреждения и короткого замыкания в современных энергетических сетях. Благодаря прочной наружной конструкции и оптимизированным характеристикам гашения дуги это оборудование обеспечивает стабильную работу даже в суровых условиях окружающей среды.

Оснащенный приводным механизмом с постоянными магнитами и высокопрочными изоляционными компонентами,Однополюсный внешний автоматический выключатель 33 кВобеспечивает быстрый отклик, длительный срок службы и минимальные требования к техническому обслуживанию, что делает его пригодным для коммунальных сетей, подстанций и промышленных систем распределения электроэнергии.

Особенности продукта

• Высокая отключающая способность для распределительных сетей среднего напряжения
• Компактная однополюсная конструкция, подходящая для установки на опоре.
• Стабильные механические характеристики и длительный электрический срок службы
• Сильная защита от загрязнения и атмосферных воздействий для использования на открытом воздухе.
• Быстрая работа с возможностью автоматического повторного включения

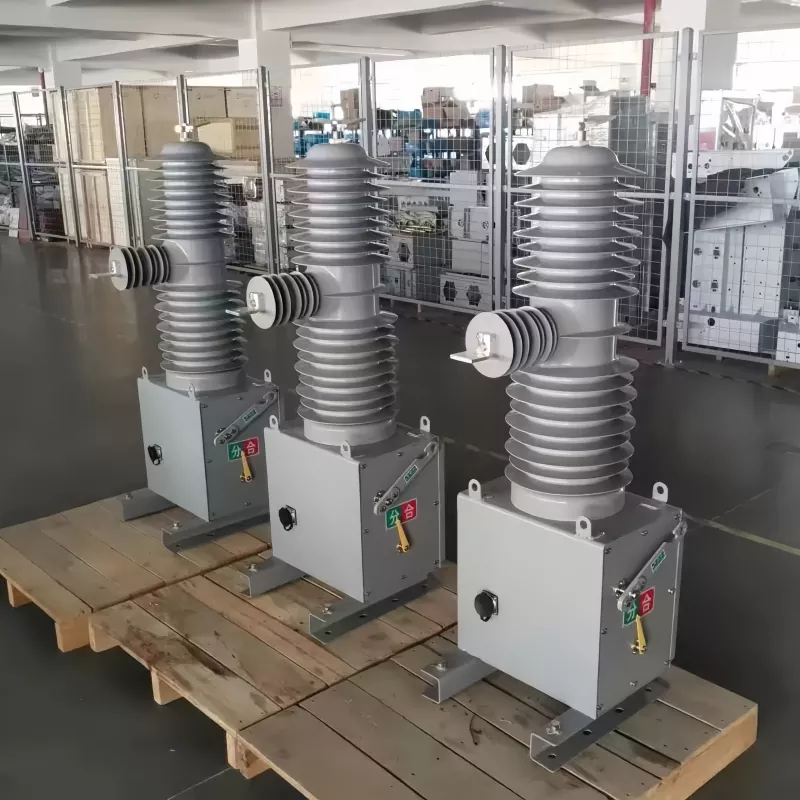

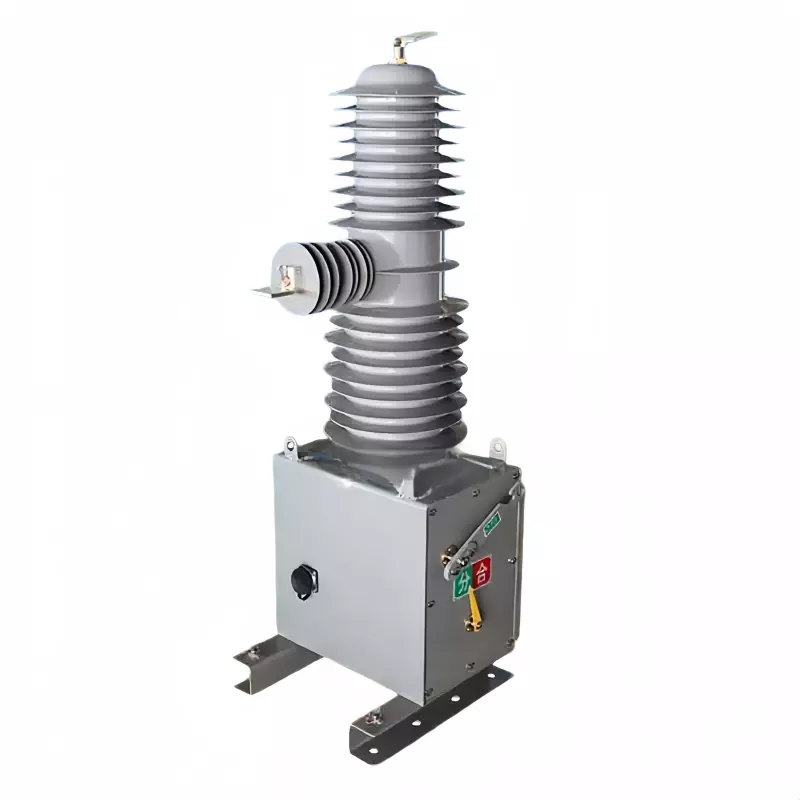

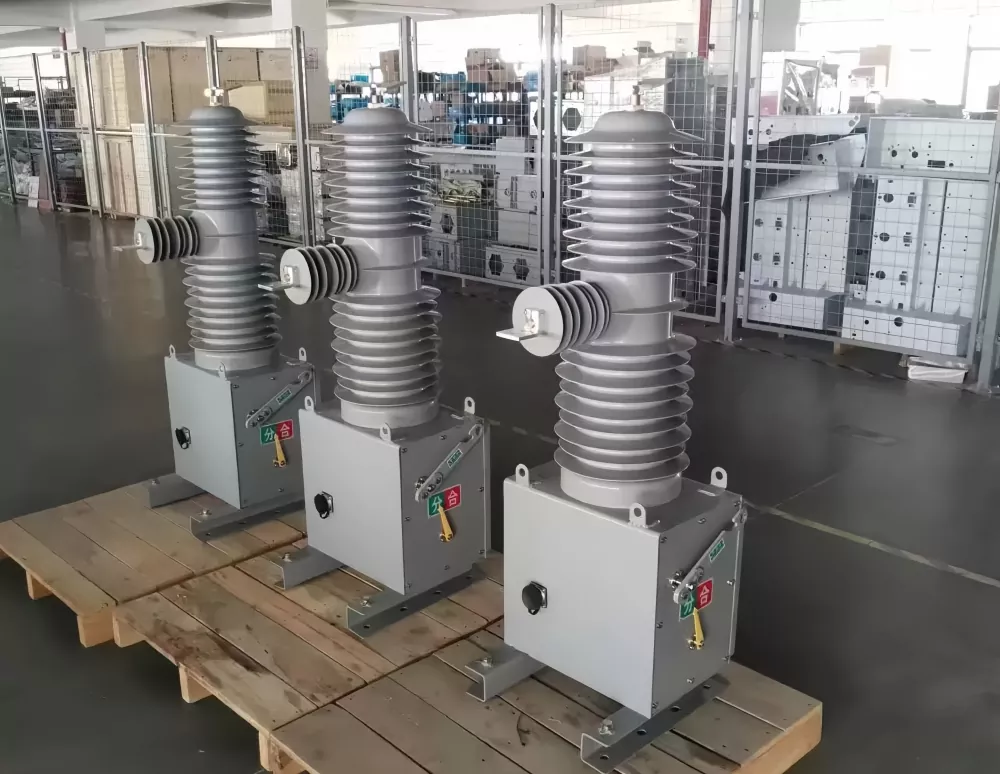

Фотографии продукта

Технические характеристики

Основные технические параметры автоматических выключателей

Основные механические параметры автоматических выключателей

Руководство по установке и вводу в эксплуатацию

Правильная установкаОднополюсный внешний автоматический выключатель 33 кВимеет важное значение для обеспечения долгосрочной надежности и безопасной эксплуатации. Устройство должно быть установлено на устойчивой опорной конструкции или стальной раме с правильным заземлением.

• Перед установкой проверьте сопротивление изоляции.
• Убедитесь, что система заземления надежно подключена.
• Проверьте выравнивание фаз и механическую связь.
• Перед подачей питания выполните ручные и электрические проверки работоспособности.
• Подтвердите момент затяжки всех клеммных соединений.

После установки следует провести испытание на переключение без нагрузки, чтобы убедиться в плавности работы и правильности синхронизации механизма.

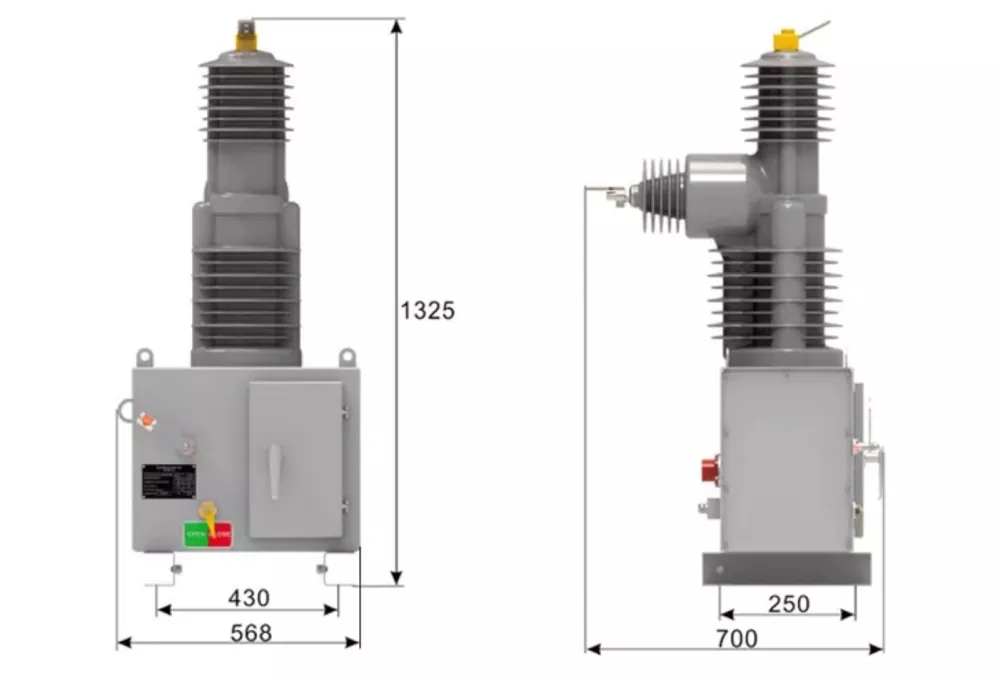

Внешний вид и монтажные размеры

Условия эксплуатации

1. Температура окружающего воздуха: от -30°С до +60°С;

2. Высота над уровнем моря: Не более 2000 метров;

3. Скорость ветра: Не более 34 м/с;

4. Вибрационная или сейсмическая активность, возникающая снаружи КРУ и аппаратуры управления, незначительна;

5. Степень загрязнения: Уровень IV;

6. Температура хранения: от -40°C до +85°C.

Часто задаваемые вопросы

Вопрос 1: Какова основная функция однополюсного наружного автоматического выключателя на 33 кВ?
A: Он используется для прерывания и изоляции токов повреждения в воздушных распределительных системах среднего напряжения, обеспечивая безопасную работу сети и защиту нижестоящего оборудования.

В2: Может ли этот автоматический выключатель работать в суровых условиях окружающей среды?
О: Да, он предназначен для сильного загрязнения, сильного ветра и больших перепадов температур, что делает его пригодным для длительного использования на открытом воздухе.

Вопрос 3: Требует ли однополюсный наружный выключатель 33 кВ регулярного технического обслуживания?
Ответ: Конструкция не требует технического обслуживания при нормальных условиях эксплуатации благодаря герметичному механизму и долговечным компонентам.

В4: Какой метод установки рекомендуется?
О: Для оптимальной безопасности и производительности рекомендуется установка на столбе с надежным заземлением.

В5: Какой уровень защиты он поддерживает?
A: Он разработан с высокой изоляцией и устойчивостью к загрязнению, подходит для окружающей среды уровня загрязнения IV.
