Элегазовый выключатель резервуарного типа 66 кВ

Элегазовый автоматический выключатель бакового типа на 66 кВ (модель: LW36-66) представляет собой высоковольтный автоматический выключатель наружного применения, предназначенный для систем передачи и распределения электроэнергии напряжением 66 кВ с номинальной частотой переменного тока 50 Гц. Используя элегаз в качестве изолирующей и дугогасящей среды, он обеспечивает надежное переключение, устранение неисправностей и защиту подстанций, энергосетей, промышленных объектов и проектов возобновляемой энергетики. Автоматический выключатель также может использоваться в качестве размыкателя шины и для переключения батарей конденсаторов.

Модель LW36-66, имеющая компактную конструкцию с рабочим резервуаром, минимизирует пространство для установки, обеспечивая при этом выдающиеся электрические характеристики и долгосрочную эксплуатационную надежность. Усовершенствованный пружинный приводной механизм, низкая скорость утечки SF6 и удобная в обслуживании конструкция делают его идеальным решением для современных сетей передачи высокого напряжения, требующих безопасной, эффективной и стабильной работы.

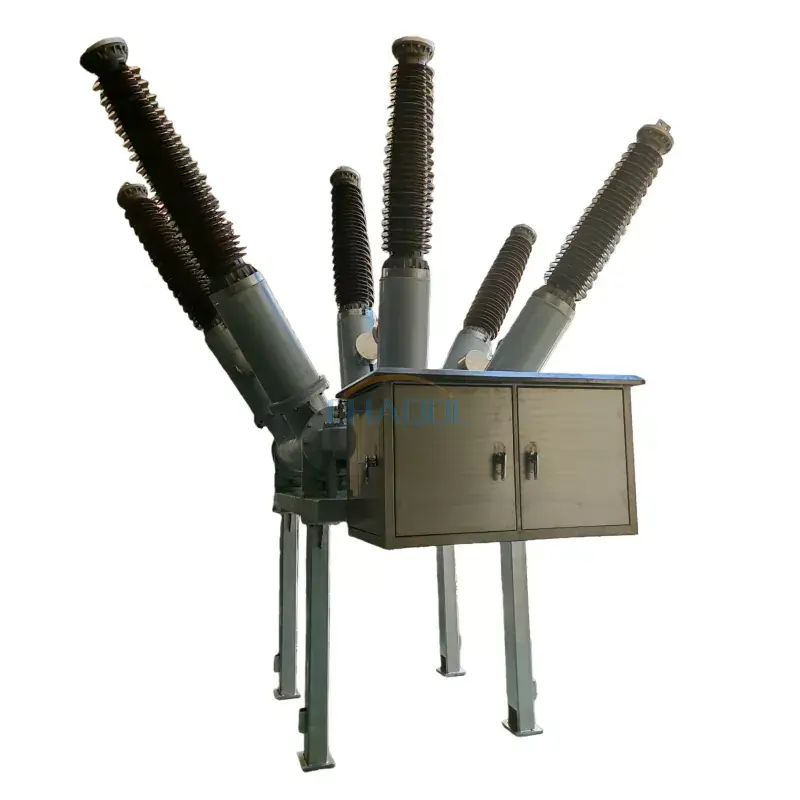

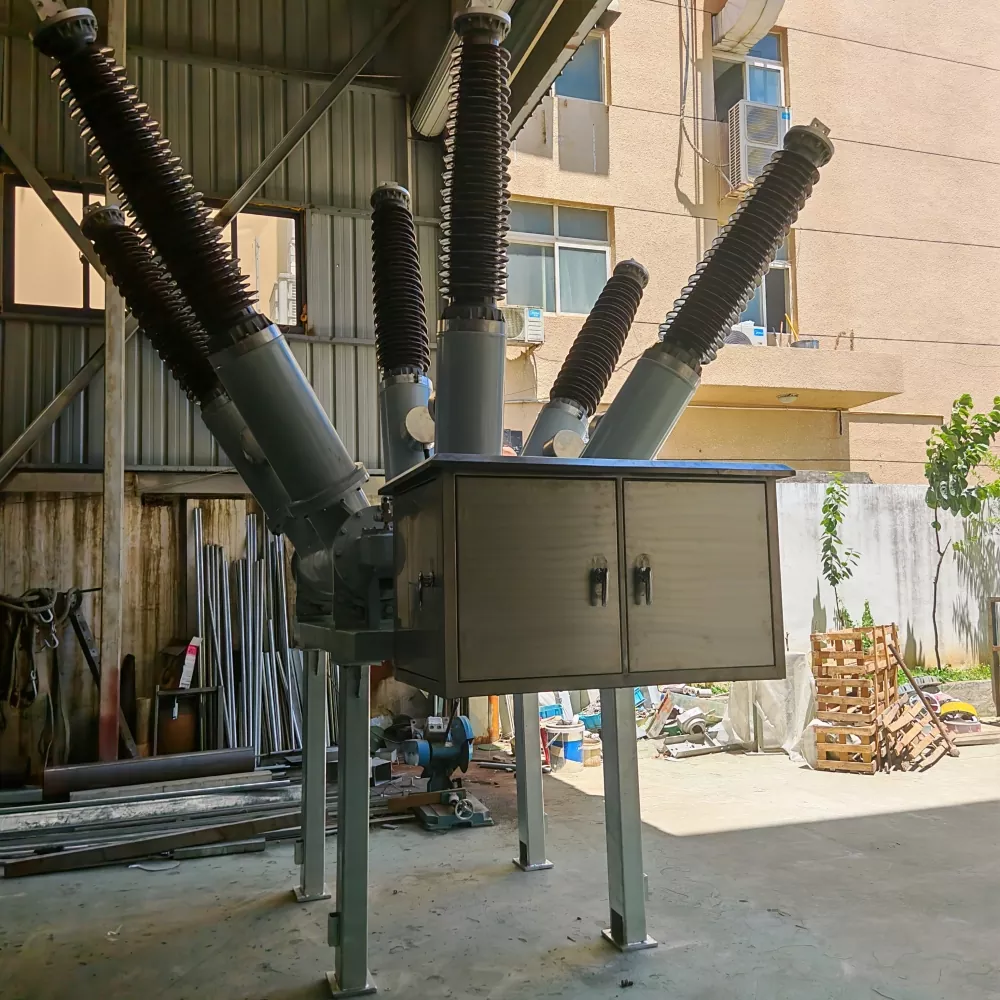

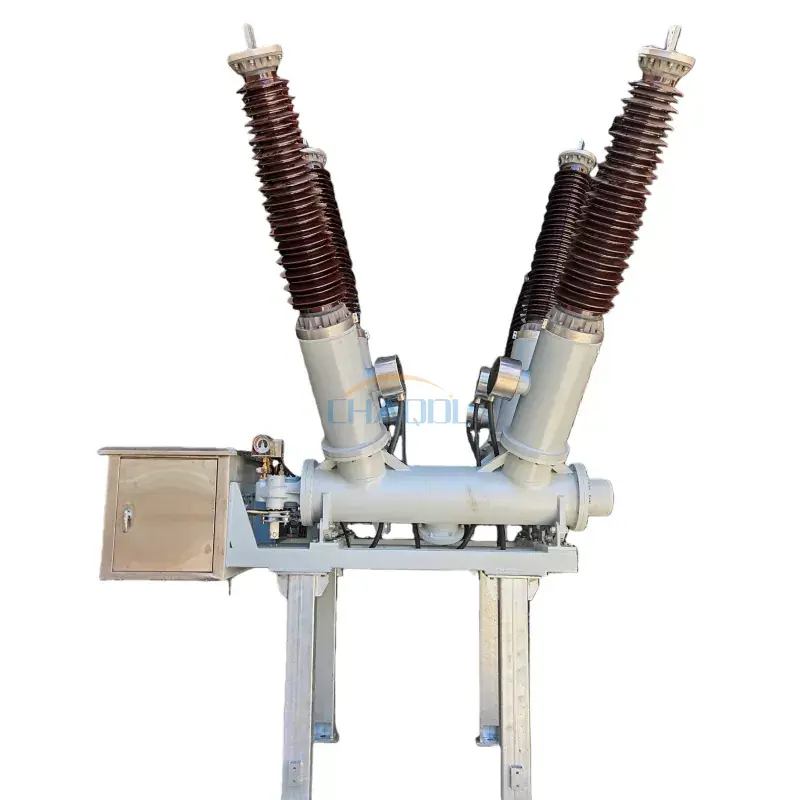

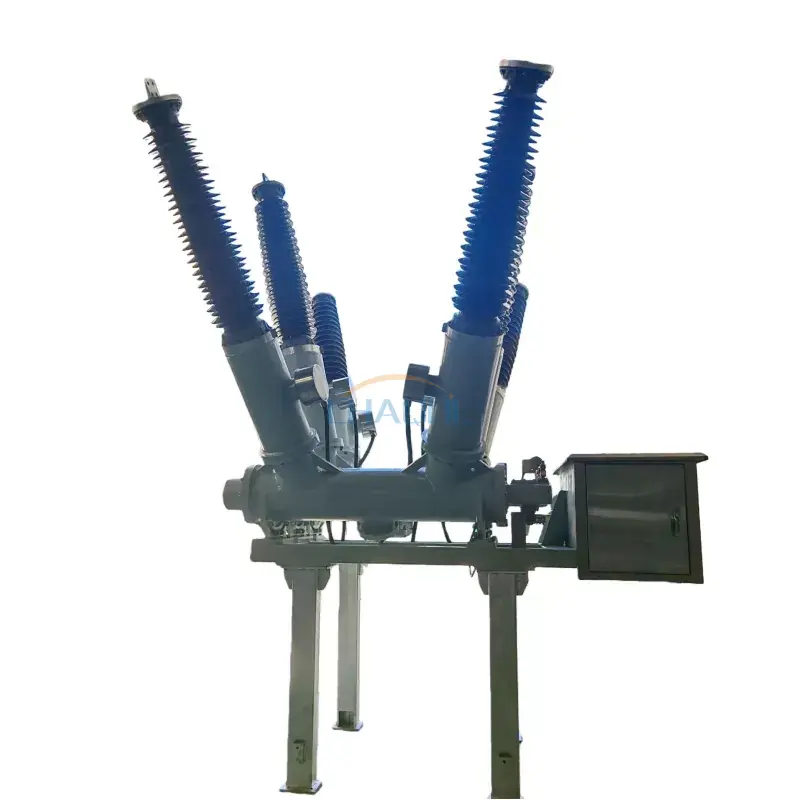

Фактическое фото продукта

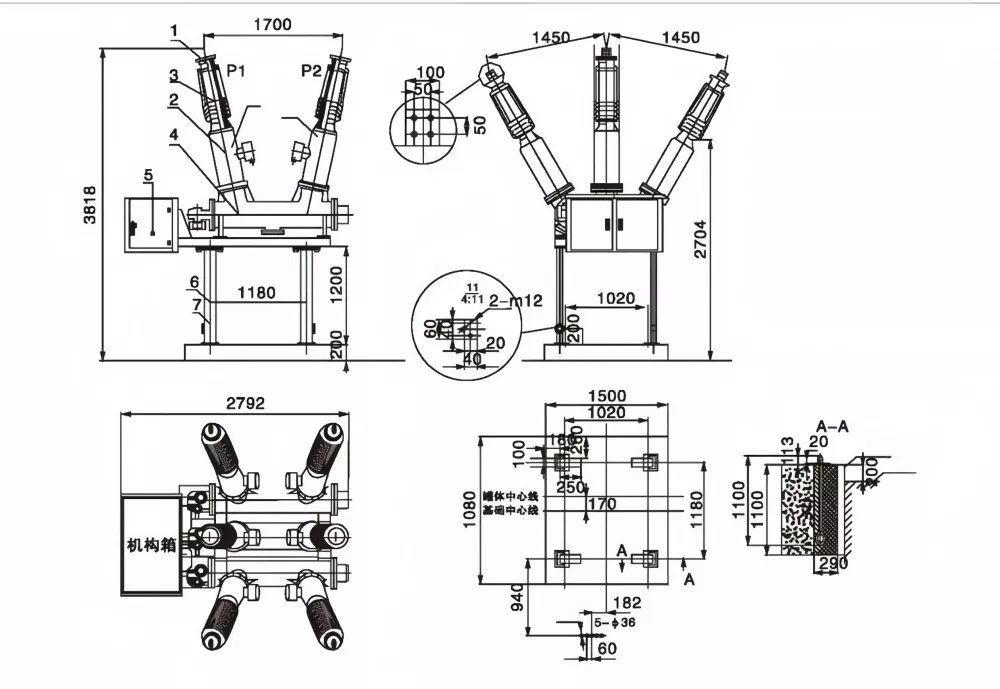

Диаграмма размеров продукта

Основная структура

• Однофазная клеммная колодка из посеребренного алюминия, обеспечивающая превосходную электропроводность.
• Выходная втулка из высокопрочного фарфора с превосходными изоляционными характеристиками.
• Встроенный трансформатор тока (ТТ) для защиты и измерения.
• Напольная камера гашения дуги элегазового типа с высокой отключающей способностью.
• Шкаф механизма, объединяющий пружинный приводной механизм и вторичные компоненты управления.
• Прочная опора из оцинкованной стали для стабильной установки.
• Несколько клемм заземления для повышения эксплуатационной безопасности.

Особенности продукта

• Номинальный ток до3150А, подходит для передачи тяжелых нагрузок.
• Усовершенствованная технология изоляции элегазом SF6 обеспечивает превосходную диэлектрическую прочность и надежное гашение дуги.
• Длительный электрический срок службы с возможностью отключения при сбое 31,5 кА и до 10 000 механических операций.
• Годовая скорость утечки газа SF6 ниже 0,5%, что снижает требования к техническому обслуживанию и обеспечивает долгосрочную надежность уплотнения.
• The Элегазовый выключатель резервуарного типа 66 кВпредназначен для суровых условий эксплуатации на открытом воздухе, поддерживает уровень загрязнения IV и температуру окружающей среды от -40°C до +40°C.
• Компактная конструкция резервуарного типа уменьшает пространство для установки и одновременно повышает механическую стабильность.
• Подходит для удаленного мониторинга, автоматизации подстанций и современных приложений интеллектуальных сетей.

Технические характеристики

Технические характеристики рабочего механизма

Приложения

The Элегазовый выключатель резервуарного типа 66 кВшироко используется в системах передачи и распределения электроэнергии высокого напряжения, где необходимы надежное переключение и защита.

• Подстанции 66кВ
• Сети передачи и распределения коммунальных услуг
• Электростанции
• Интеграция возобновляемых источников энергии
• Промышленные системы распределения электроэнергии
• Переключение батареи конденсаторов
• Защита шинных шпал и фидеров
• Проекты по автоматизации интеллектуальных сетей и подстанций

Принцип работы

В элегазовом выключателе резервуарного типа 66 кВ в качестве изолирующей и дугогасительной среды используется газ гексафторид серы (SF6). Когда контакты разъединяются во время операции переключения, возникает электрическая дуга. Газ SF6 под высоким давлением быстро охлаждает и деионизирует дугу, позволяя безопасно и эффективно прерывать ток повреждения. Пружинный привод с электроприводом обеспечивает быстрое открывание и закрывание, обеспечивая надежную защиту высоковольтных электрических систем.

Часто задаваемые вопросы

Для чего используется элегазовый выключатель резервуарного типа 66 кВ?

Он используется для переключения, защиты и устранения неисправностей в системах передачи и распределения напряжением 66 кВ, помогая поддерживать безопасную и надежную работу подстанций и электросетей.

Каковы преимущества элегазового выключателя резервуарного типа?

Элегазовые выключатели резервуарного типа обеспечивают превосходные изоляционные характеристики, высокую отключающую способность, компактную конструкцию, низкие требования к техническому обслуживанию и длительный механический срок службы.

Можно ли использовать этот автоматический выключатель для переключения конденсаторной батареи?

Да. LW36-66 подходит для коммутации батарей конденсаторов, шинопроводов и защиты линий электропередачи высокого напряжения.

Подходит ли автоматический выключатель для суровых условий эксплуатации на открытом воздухе?

Да. Он рассчитан на надежную работу в условиях уровня загрязнения IV и при температуре окружающей среды от -40°C до +40°C, что делает его пригодным для требовательной наружной установки.
