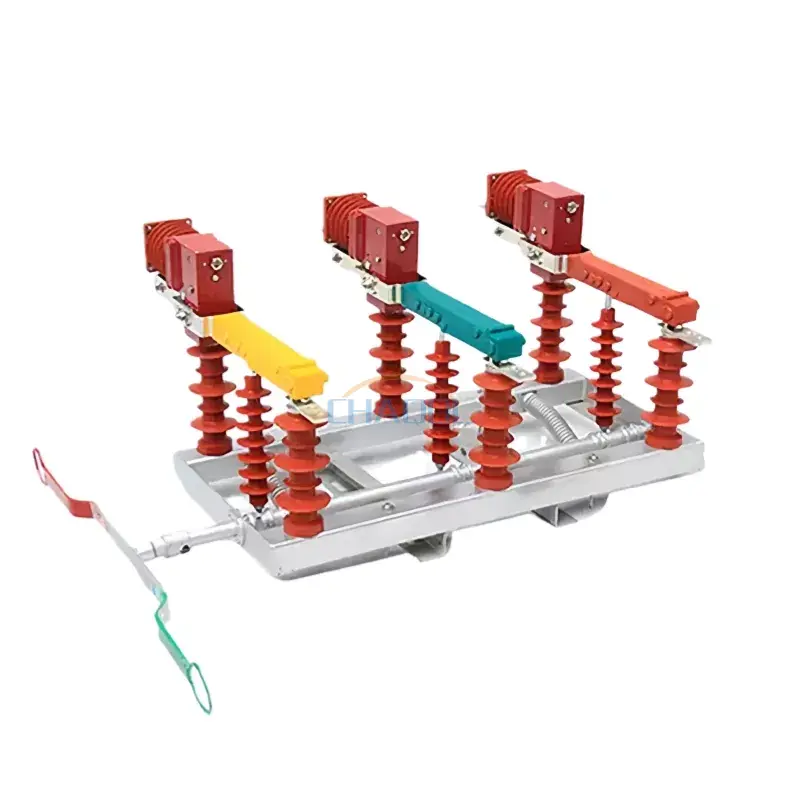

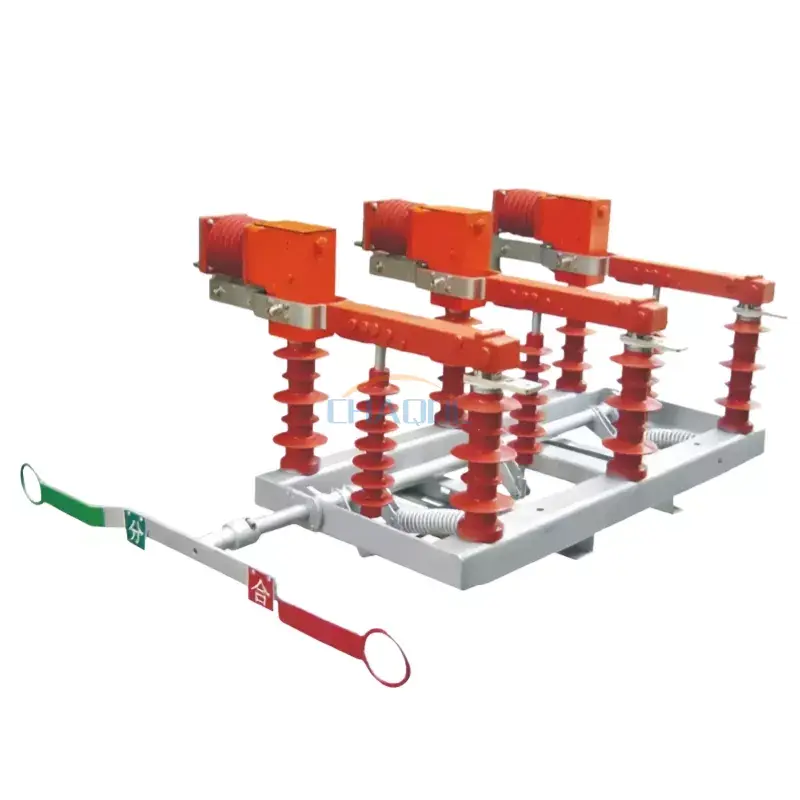

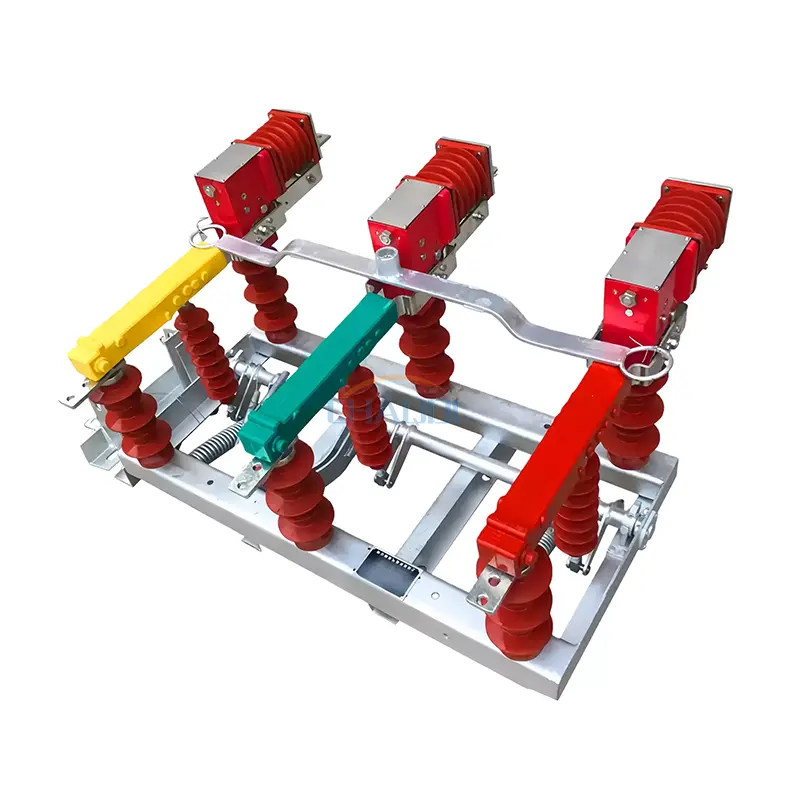

Этот выключатель нагрузки высокого напряжения для наружного применения разработан для надежного переключения и защиты в распределительных сетях среднего напряжения. Разработанный с использованием конструкции вакуумного гашения дуги в сочетании с системой механической изоляции, он обеспечивает стабильное прерывание работы в условиях нагрузки и неисправности. Он широко применяется в системах распределения электроэнергии для коммунальных предприятий, промышленных предприятий, горнодобывающих предприятий и химической инфраструктуры, где эксплуатационная безопасность и непрерывность имеют решающее значение.
Изделие имеет модульную структурную схему, которая упрощает установку на опорах или конфигурациях подстанций. Его герметичная система изоляции повышает адаптацию к окружающей среде, обеспечивая стабильную работу в условиях влажности, пыли и колебаний температуры. В практических инженерных приложениях внешний выключатель высокого напряжения часто используется в качестве ключевого переключающего устройства в кольцевых распределительных сетях и системах автоматизации распределения.
|
Название проекта |
Значение параметра |
|
|
Номинальное напряжение |
12КВ |
|
|
Номинальная частота |
50 Гц |
|
|
Номинальный ток |
630А |
|
|
Номинальный ток отключения активной нагрузки |
630А |
|
|
Номинальный ток отключения в замкнутом контуре |
630А |
|
|
5 % от номинального тока отключения активной нагрузки |
31,5А |
|
|
Номинальный зарядный ток кабеля и ток отключения |
10А |
|
|
Номинальная отключающая способность трансформатора холостого хода |
1600КВА |
|
|
Номинальный ток отключения конденсаторной батареи |
100А |
|
|
Выдерживаемое напряжение промышленной частоты в течение 1 минуты |
42/48КВ |
|
|
Выдерживаемое напряжение грозового импульса |
75/85КВ |
|
|
Номинальный кратковременно выдерживаемый ток (термическая стабильность) |
20КА |
|
|
Номинальная продолжительность короткого замыкания |
4С |
|
|
Номинальный пиковый выдерживаемый ток (динамическая стабильность) |
50КА |
|
|
Номинальный ток включения при коротком замыкании |
50КА |
|
|
Механическая жизнь |
10000 次 |
|
|
Допустимая толщина износа вакуумно-дугогасящих контактов |
1 мм |
|
|
Ручной рабочий крутящий момент |
≤200 Н·м |
|
|

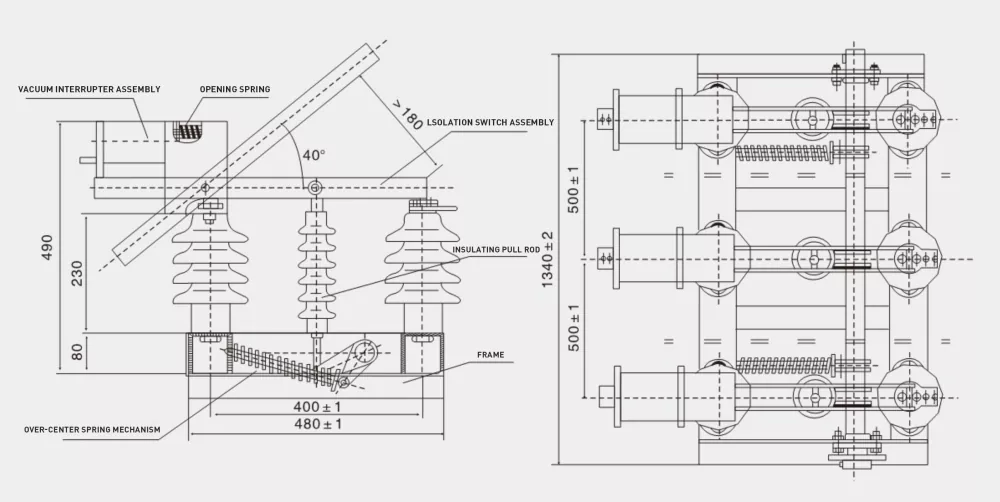

Сборка и регулировка вакуумного прерывателя. |
Контактный зазор |
5±1 мм |
|
Средняя скорость переключения |
1,1±0,2 м/с |
|
|
Трехфазное отключение не происходит одновременно. |
<5 мс |
|
|
Трехфазное переключение не синхронизировано |
<2 мс |
|
|
Расстояние до земли |
>200 мм |
|
|
Сопротивление главной цепи |
≤150 мкОм |
|

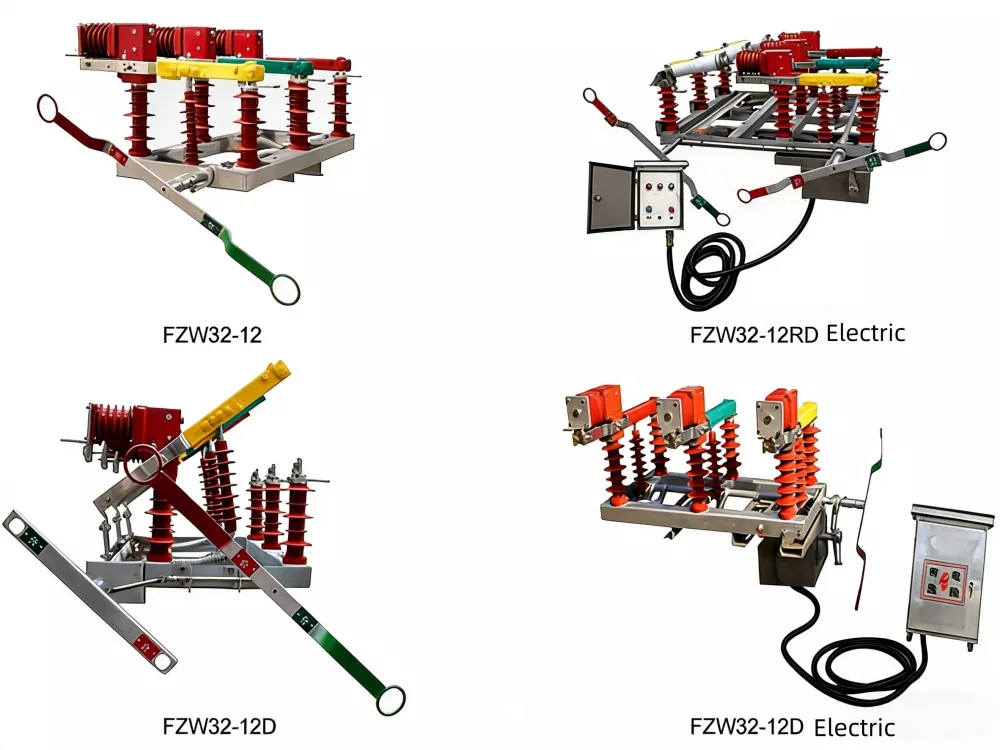

В системах автоматизации распределения внешний выключатель нагрузки высокого напряжения обычно устанавливается на опорных линиях или компактных подстанциях для обеспечения секционного переключения и изоляции неисправностей. Он поддерживает ручное и моторное управление, что делает его пригодным как для традиционных сетей, так и для модернизации интеллектуальных сетей.
С точки зрения технического обслуживания он имеет герметичную конструкцию и износостойкие контакты, что снижает потребность в частом обслуживании и повышает эффективность затрат в течение жизненного цикла при длительной эксплуатации.
В1: Где обычно используется наружный переключатель нагрузки высокого напряжения?
Ответ: Он широко используется в распределительных системах 10–12 кВ, включая промышленные предприятия, горнодобывающие предприятия, подстанции и модернизацию сельских электросетей для переключения нагрузки и изоляции неисправностей.
В2: Может ли он поддерживать удаленное управление?
О: Да, он может быть оснащен электроприводом и модулем дистанционного управления для интеграции в автоматизированные распределительные сети.
В3: Какое обслуживание требуется для этого оборудования?
О: Благодаря герметичной конструкции с вакуумным гашением дуги текущее обслуживание минимально, в основном это периодическая проверка состояния клемм и рабочего механизма.
