Что такое сквозной трансформатор тока?

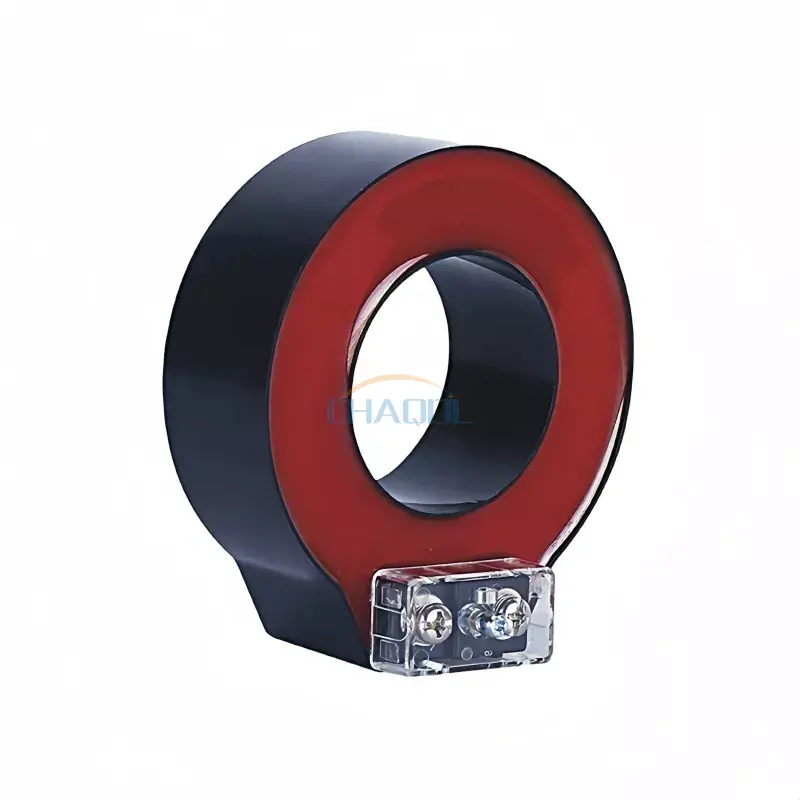

Трансформатор тока со сквозным сердечником — это электрический приборный трансформатор, предназначенный для преобразования высокого первичного тока в более низкий стандартизированный вторичный ток, который можно безопасно использовать в измерительных приборах, счетчиках и реле защиты. Вместо подключения измерительной цепи непосредственно к сильноточному проводнику первичный кабель или шина проходит через сердечник трансформатора.
Серия LMZC-10 от Anqiang Power предназначена для систем переменного тока с рабочим напряжением ниже 35 кВ. Его можно настроить для приложений с такими уровнями напряжения, как 10 кВ, 24 кВ и 35 кВ, в соответствии с требованиями проекта. Его структура подходит для применений, где необходимы надежная выборка тока, измерение и релейная защита.
В отличие от обычного трансформатора, который может иметь выделенную первичную обмотку, в конструкции со сквозным сердечником в качестве первичного витка используется проводник, проходящий через сердечник. Такая конструкция может обеспечить компактное решение для электрораспределительного оборудования, одновременно упрощая интеграцию в подходящие системы.
Как работает сквозной трансформатор тока?
Принцип действия основан на электромагнитной индукции. Когда переменный ток течет по первичному проводнику, он создает магнитное поле вокруг проводника. Магнитный поток проходит через сердечник трансформатора и индуцирует пропорциональный ток во вторичной обмотке.
Результирующий вторичный ток обычно стандартизируется для подключения к измерительному или защитному оборудованию. Для LMZC-10 варианты вторичного тока включают 5А и 1А, в зависимости от выбранной конфигурации.
Основной рабочий процесс можно резюмировать следующим образом:
- По первичному кабелю или шине проходит ток системы.
- Первичный проводник проходит через магнитный сердечник.
- Переменный ток создает магнитный поток внутри сердечника.
- Вторичная обмотка реагирует на магнитный поток.
- Пониженный вторичный ток подается в цепь измерения или защиты.
- Подключенное оборудование использует сигнал для функций мониторинга, измерения или защиты.
Такое расположение отделяет измерительную цепь от первичного силового проводника, что делает мониторинг тока более практичным во многих распределительных приложениях.
Что такое структурный проект?
Конструкция трансформатора напрямую влияет на стабильность измерений, характеристики изоляции, устойчивость к воздействию окружающей среды и срок службы. В LMZC-10 используется тороидальный сердечник из кремниевой стали в сочетании с изоляцией из эпоксидной смолы.
Сердечник и магнитная цепь
Тороидальный сердечник из кремниевой стали обеспечивает магнитный путь, необходимый для электромагнитной индукции. Правильно спроектированная магнитная цепь помогает поддерживать стабильные характеристики преобразования тока и обеспечивает надежность измерений.
Первичный проводник
Первичный проводник, проходящий через сердечник, действует как одновитковая первичная обмотка. Такое расположение позволяет трансформатору измерять ток, протекающий через существующий кабель или шину, без необходимости использования традиционной многовитковой первичной обмотки.
Вторичная обмотка
Во вторичной обмотке используется медный провод высокой проводимости, обеспечивающий стабильный выходной ток для подключенных счетчиков и защитных устройств. Вторичная цепь должна быть правильно подключена и обращаться с ней в соответствии с конструкцией оборудования и применимыми процедурами электробезопасности.
Изоляция и корпус
В изделии используется изоляция из эпоксидной смолы и огнестойкий корпус из АБС-пластика. Герметичная прозрачная крышка клемм также предназначена для улучшения обзора вокруг области подключения, обеспечивая при этом более безопасную проводку и работы по техническому обслуживанию.
Какие технические параметры имеют наибольшее значение?
Выбор трансформатора тока требует большего, чем просто соответствие номинальному току. Инженеры должны вместе оценить электрическую систему, цель измерения, установочные размеры, требования к точности и требования к защите.
| Параметр | LMZC-10 Артикул | Почему это важно |
|---|---|---|
| Модель продукта | ЛМЗЦ-10 | Определяет применимую конфигурацию продукта |
| Номинальная частота | 50/60 Гц | Соответствует общим частотам энергосистемы переменного тока. |
| Вторичный ток | 1А/5А | Определяет совместимость с подключенным оборудованием |
| Материал | Огнестойкий АБС-пластик | Поддерживает механическую защиту и электрическую безопасность. |
| Основной | Тороидальная кремниевая сталь | Обеспечивает магнитный путь для преобразования тока |
| Изоляция | Отливка из эпоксидной смолы | Улучшает изоляцию и устойчивость к окружающей среде. |
| Применимое напряжение системы | Ниже 35 кВ | Определяет предполагаемый диапазон электрического применения |
Также следует внимательно учитывать класс точности и номинальную нагрузку. В различных приложениях может потребоваться измерительный трансформатор тока, трансформатор защитного тока или конфигурация с двойной обмоткой. Требуемый диапазон первичного тока должен соответствовать реальным условиям эксплуатации, а не выбираться исключительно из максимально возможного тока.
Где используется сквозной трансформатор тока?
Компактная конструкция и прямое расположение проводов между сердечниками делают этот тип трансформатора подходящим для широкого спектра применений в области электрических измерений и защиты.
- Шкафы распределения питания:Поддерживает измерение и мониторинг тока внутри распределительного оборудования.
- Панели учета:Обеспечивает сигналы тока для систем электрических измерений.
- Распределительное устройство среднего напряжения:Может быть интегрирован в подходящие конфигурации КРУЭ, РМУ и распределительных устройств.
- Подстанции:Поддерживает функции выборки тока и релейной защиты.
- Промышленная автоматизация:Обеспечивает электрический мониторинг в промышленных системах управления питанием.
- Возобновляемые энергетические системы:Может поддерживать мониторинг тока, если электрическая конструкция и характеристики трансформатора совместимы.
- Проекты модернизации:Подходящая конфигурация с разъемным сердечником может упростить установку вокруг существующих проводников, если это позволяет конструкция системы.
При проведении работ по модернизации перед выбором следует оценить условия установки. Окно сердечника, размер проводника, номинальный ток, требования к изоляции и доступное пространство для установки — все это должно соответствовать реальной системе.
Каковы основные преимущества производительности?
Компактная интеграция
Кольцевая структура позволяет первичному проводнику проходить через сердечник, создавая компактную измерительную систему для электрических шкафов и распределительных устройств.
Стабильное измерение тока
Тороидальный сердечник из кремниевой стали и медная вторичная обмотка разработаны для обеспечения стабильных характеристик преобразования тока для целей измерения и защиты.
Изоляционная защита
Литье из эпоксидной смолы обеспечивает электрическую изоляцию и способствует устойчивости к влаге, пыли и механическим воздействиям окружающей среды.
Гибкое применение
Серия может быть сконфигурирована для различных диапазонов первичного тока и требований к точности. Таким образом, выбор продукта может основываться на том, фокусируется ли приложение на измерении, защите или комбинированных функциях.
Уменьшенная сложность установки
Если применимая конфигурация трансформатора и условия системы позволяют это, схема со сквозным или разделенным сердечником может сократить работу, необходимую для интеграции измерения тока в существующую электрическую инфраструктуру.
Как выбрать правильную модель?
Надежный процесс выбора начинается с электрической системы, а не с внешнего вида трансформатора. Перед размещением заказа инженеры и отделы закупок должны подтвердить следующую информацию:
- Первичный ток:Определите номинальный и ожидаемый рабочий ток проводника.
- Напряжение системы:Убедитесь, что трансформатор соответствует предполагаемому уровню напряжения.
- Частота:Убедитесь, что приложение использует частоту 50 Гц или 60 Гц.
- Вторичный выход:Выберите 1 А или 5 А в зависимости от подключенного счетчика, реле или оборудования мониторинга.
- Класс точности:Определите требования к точности в зависимости от того, используется ли трансформатор для измерения, измерения или защиты.
- Груз:Проверьте требуемую номинальную мощность вторичной цепи (ВА).
- Основное окно:Убедитесь, что основной кабель или шина физически могут проходить через ядро.
- Среда установки:Убедитесь в условиях внутри и снаружи помещения, температуре, влажности, загрязнении и наличии защиты корпуса.
Для более крупных электротехнических проектов эти параметры следует рассматривать вместе с полной схемой защиты и измерений. Правильно выбранный трансформатор тока помогает предотвратить несовместимость между трансформатором и последующим оборудованием мониторинга.
Каких правил установки следует придерживаться?
Правильная установка важна как для электробезопасности, так и для обеспечения качества измерений. Первичный проводник должен проходить через центр сердечника, как указано в конструкции изделия, помогая поддерживать предполагаемое распределение магнитного потока.
- Перед установкой проверьте номинал трансформатора.
- Убедитесь, что первичный проводник правильно проходит через окно сердечника.
- Держите проводник в правильном положении внутри жилы.
- Убедитесь, что вторичные клеммы подключены правильно.
- Соблюдайте применимые требования к вторичному заземлению.
- Не эксплуатируйте вторичную цепь трансформатора тока в небезопасном состоянии разомкнутой цепи.
- При необходимости используйте подходящее изолированное монтажное оборудование.
- Осматривайте клеммы и изоляцию во время планового технического обслуживания.
Электрический монтаж всегда должен выполняться квалифицированным персоналом в соответствии с применимыми местными нормами, чертежами системы и инструкциями производителя.
Часто задаваемые вопросы
Какова основная цель трансформатора тока со сквозным сердечником?
Его основная цель — преобразовать высокий переменный ток в более низкий вторичный ток, который можно использовать для измерения, учета, мониторинга и релейной защиты.
Какие варианты вторичного тока доступны для LMZC-10?
В информации о продукте LMZC-10 перечислены варианты вторичного тока 1 А и 5 А. Соответствующая опция зависит от требований подключенного измерительного или защитного оборудования.
На какой диапазон напряжений рассчитан трансформатор?
LMZC-10 предназначен для систем переменного тока с рабочим напряжением ниже 35 кВ, с возможностью настройки для таких приложений, как 10 кВ, 24 кВ и 35 кВ в соответствии с требованиями проекта.
Можно ли использовать сквозную конструкцию для модернизации?
Да. Подходящая конфигурация со сквозным или разделенным сердечником может быть полезна для проектов модернизации и технического обслуживания, поскольку первичный проводник может проходить через трансформатор без необходимости использования обычной выделенной первичной обмотки. Фактическая возможность установки зависит от конкретной конфигурации системы.
Какие материалы используются в конструкции ЛМЗЦ-10?
В трансформаторе используется тороидальный сердечник из кремниевой стали, вторичная обмотка из меди с высокой проводимостью, литая изоляция из эпоксидной смолы и огнестойкий корпус из АБС-пластика.
Подходит ли продукт для установки на открытом воздухе?
Приведенная информация о продукте в основном описывает применение внутри помещений. Поэтому использование вне помещений должно оцениваться в соответствии с корпусом, условиями окружающей среды, требованиями к изоляции и конфигурацией для конкретного проекта.
Заключение
Трансформатор тока со сквозным сердечником предлагает практический подход к измерению и защите тока в системах распределения электроэнергии за счет использования первичного кабеля или шины в качестве первичного проводника через магнитный сердечник. Для применений, связанных с распределительными устройствами, распределительными шкафами, измерительными панелями, подстанциями и промышленными энергосистемами, важно тщательное согласование первичного тока, напряжения, частоты, вторичной мощности, точности, нагрузки и установочных размеров.
LMZC-10 компании Anqiang Power сочетает в себе тороидальный сердечник из кремниевой стали, медную вторичную обмотку, изоляцию из эпоксидной смолы и компактный корпус для приложений, требующих надежного измерения тока и защиты. Если вы выбираете трансформатор тока для новой установки, проекта модернизации или индивидуальной системы распределения электроэнергии, ознакомьтесь со спецификациями трансформатора тока со сквозным сердечником исвязаться с намис вашим номинальным током, уровнем напряжения, классом точности, вторичным током и требованиями к установке, чтобы обсудить подходящее решение.
