Как профессиональный производитель энергетического оборудования,Аньцян Силаобеспечивает надежныйТрансформатор тока нулевой последовательностипредназначен для обнаружения остаточного тока и поддержки защиты от замыканий на землю в системах распределения электроэнергии. Его структура с разъемным сердечником, стабильные магнитные характеристики и удобная установка делают его пригодным для защиты и мониторинга, где важны быстрое обнаружение неисправностей и надежная работа.
Трансформатор тока нулевой последовательности — это специализированный трансформатор тока, используемый для обнаружения остаточного тока или тока нулевой последовательности, вызванного дисбалансом тока и замыканиями на землю. В отличие от обычных трансформаторов тока, которые в первую очередь измеряют отдельные фазные токи, это устройство контролирует общий ток, проходящий через сердечник трансформатора. В нормальных условиях эксплуатации векторная сумма контролируемых токов близка к нулю. При возникновении замыкания на землю или пути утечки баланс изменяется и обнаруживается остаточный ток. Затем этот сигнал может быть передан на реле защиты для инициирования соответствующего защитного действия.
Для промышленных распределительных сетей, подстанций, распределительных устройств и проектов модернизации выбор подходящего трансформатора требует внимания к конструкции сердечника, размеру отверстия, изоляции, методу установки, точности, совместимости реле и условиям окружающей среды. Правильно выбранный трансформатор тока нулевой последовательности может улучшить мониторинг неисправностей, одновременно помогая системам защиты реагировать более эффективно.
Что такое трансформатор тока нулевой последовательности?
Как работает трансформатор тока нулевой последовательности?
Каковы основные характеристики современного трансформатора тока нулевой последовательности?
Где используется трансформатор тока нулевой последовательности?
Как выбрать правильный трансформатор?
Что следует учитывать при установке?
Технические характеристики продукта и рекомендации по выбору
Трансформатор тока нулевой последовательности, часто называемый трансформатором тока с балансировкой сердечника или трансформатором тока нулевой последовательности, предназначен для обнаружения дисбаланса тока в электрической цепи. Его основное применение — выявление остаточного тока, связанного с замыканиями на землю, проблемами изоляции или путями утечки.
Концепция работы отличается от концепции обычного трансформатора фазного тока. Вместо измерения только одного проводника проводники, принадлежащие защищаемой цепи, проходят через магнитный сердечник. Когда токи, текущие через проводники, сбалансированы, их магнитные эффекты в значительной степени компенсируют друг друга. Когда неисправность приводит к протеканию тока по непредусмотренному пути, в сердечнике возникает остаточное магнитное поле, и вторичная обмотка выдает соответствующий сигнал.
Такой принцип работы позволяет трансформатору работать вместе с реле защиты и другим оборудованием контроля. Таким образом, для инженеров-электриков и системных интеграторов устройство служит важным чувствительным компонентом в общей схеме защиты от замыканий на землю.
Принцип работы тесно связан с действующим законом Кирхгофа. В сбалансированной трехфазной цепи векторная сумма фазных токов теоретически равна нулю:
Ia + Ib + Ic = 0
Следовательно, магнитный поток, генерируемый внутри сердечника, минимизируется, а вторичный выходной сигнал остается очень небольшим.
При возникновении замыкания на землю часть тока покидает намеченную цепь непредусмотренным путем. Таким образом, текущий баланс нарушен:
Ia + Ib + Ic ≠ 0
Возникающий остаточный ток создает магнитный поток в сердечнике. Затем вторичная обмотка генерирует электрический сигнал, который может быть обнаружен защитным реле.
Типичную последовательность защиты можно резюмировать следующим образом:
Этот процесс позволяет системе защиты идентифицировать аномальный дифференциальный ток, не полагаясь исключительно на измерения трансформаторов тока отдельных фаз.

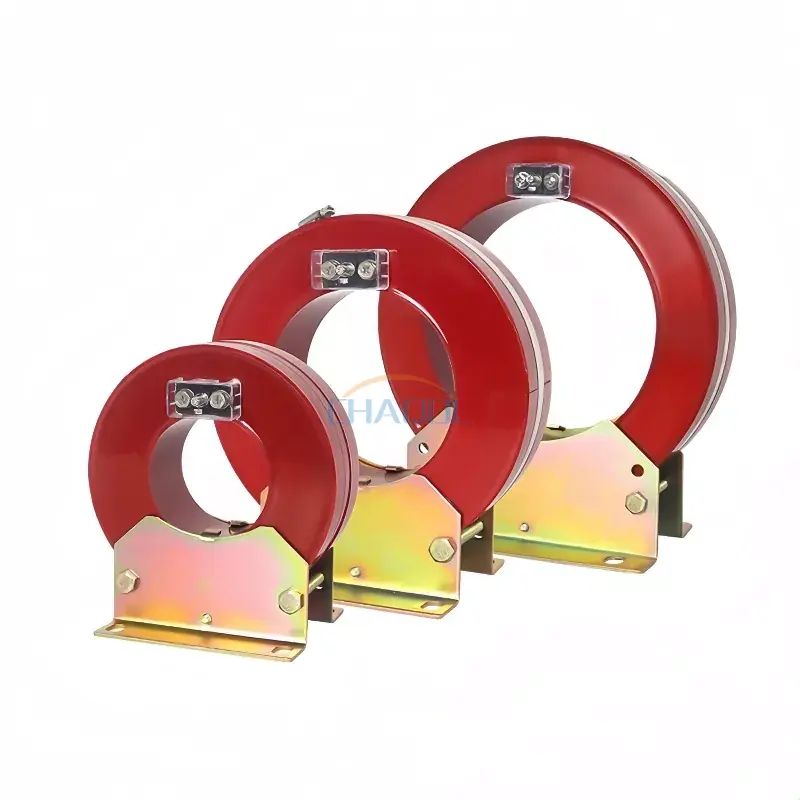

Для промышленного электрооборудования одинаково важны механическая конструкция и электромагнитные характеристики. В серии LXK компании Anqiang Power используется конструкция с разъемным сердечником и вакуумным литьем из эпоксидной смолы, что позволяет устанавливать трансформатор вокруг существующих первичных кабелей без необходимости его демонтажа. Это может быть особенно ценно для проектов модернизации и технического обслуживания, где минимизация простоев является приоритетом.
При оценке этого типа трансформатора следует учитывать несколько характеристик:
Эти характеристики делают конструкции с разделенными ядрами особенно практичными при модернизации существующей электрической инфраструктуры без обширной модификации первичной цепи.
Трансформатор тока нулевой последовательности может быть интегрирован в широкий спектр систем распределения и защиты электроэнергии. Его основная роль заключается в предоставлении информации об остаточном токе оборудованию защиты или мониторинга.
Типичные области применения включают в себя:
Например, в распределительном шкафу трансформатор может контролировать проводники, питающие нижестоящую цепь. Если ухудшение изоляции приводит к протеканию тока в сторону земли, возникающий остаточный ток может быть обнаружен и передан на реле защиты. Затем реле может определить, требует ли измеренное состояние прерывания цепи.
Этот подход ценен, поскольку раннее обнаружение аномальных условий тока может помочь снизить риск повреждения оборудования, увеличения времени простоя и нарушений электробезопасности.
Выбор трансформатора тока нулевой последовательности не должен основываться только на размере апертуры. Инженеры должны оценить электрическую систему, среду установки, реле защиты и механическое устройство вместе.
| Фактор выбора | Что следует учитывать | Почему это важно |
|---|---|---|
| Основная апертура | Сопоставьте внутренний диаметр с расположением кабеля или проводника. | Обеспечивает практичность установки и достаточный зазор. |
| Системное напряжение | Подтвердите совместимость с электрической системой. | Поддерживает соответствующую изоляцию и безопасную эксплуатацию. |
| Остаточный ток | Определите ожидаемую дальность обнаружения | Помогает обеспечить подходящую чувствительность защиты |
| Совместимость реле | Проверьте требования к вторичному выходу и реле. | Обеспечивает правильную интерпретацию сигнала системой защиты. |
| Способ установки | Рассмотрите возможность использования твердотельной или разделенной конструкции. | Модели с разделенным ядром выгодны для модернизации приложений. |
| Условия окружающей среды | Температура, уровень загрязнения, влажность и место установки. | Поддерживает надежную долгосрочную работу |
При модернизации трансформатор с разъемным сердечником может дать значительное практическое преимущество, поскольку технические специалисты обычно могут установить его вокруг существующей кабельной системы, а не полностью демонтировать первичную цепь.
Правильная установка необходима для надежного измерения тока утечки. Прокладка проводника через отверстие трансформатора должна соответствовать конструкции защиты, чтобы трансформатор измерял полную зависимость токов защищаемой цепи.
Перед установкой инженеры должны проверить:
Для указанной серии LXK заявленные нормальные условия эксплуатации включают установку внутри помещения, диапазон температуры окружающей среды от -5°C до 40°C и неагрессивную среду с низким уровнем загрязнения. Перед установкой инженеры всегда должны сверять фактические условия проекта с технической документацией выбранного продукта.
Серия LXK компании Anqiang Power обеспечивает несколько вариантов апертуры для размещения различных основных кабелей. Доступные размеры варьируются примерно от 80 до 300 мм, что дает инженерам гибкость при интеграции трансформатора в существующее распределительное оборудование.
| Модель | Диафрагма Д | Размер Е | Размер L | Размер L1 |
|---|---|---|---|---|
| ЛХК-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| ЛХК-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| ЛХК-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| ЛХК-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| ЛХК-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| ЛХК-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| ЛХК-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| ЛХК-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| ЛХК-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Для получения подробной информации о продукте инженеры могут просмотретьСтраница продукта Трансформатор тока нулевой последовательностии сравните доступные размеры апертуры с физическими требованиями установки.
Его основной целью является обнаружение остаточного тока или тока нулевой последовательности, связанного с замыканиями на землю и утечкой тока. Выход можно подключить к защитному реле для мониторинга и изоляции неисправностей.
Да. Конструкция с разъемным сердечником особенно выгодна при модернизации и техническом обслуживании, поскольку трансформатор можно собрать вокруг существующего кабеля, не требуя отсоединения основного кабеля.
Обычный трансформатор тока обычно измеряет ток в отдельном проводнике, тогда как трансформатор нулевой последовательности обнаруживает остаточный ток, возникающий в результате векторного соотношения проводников, проходящих через его сердечник.
Типичные области применения включают распределительные шкафы, подстанции, кольцевые сети, системы защиты трансформаторов, распределительные устройства и панели защиты автоматических выключателей.
Важные факторы включают отверстие сердечника, требования к электрической системе, ожидаемый остаточный ток, вторичный выход, совместимость реле, требования к изоляции, метод установки и условия окружающей среды.
Трансформатор тока нулевой последовательности является важнейшим чувствительным компонентом современных систем обнаружения замыканий на землю и электрической защиты. Контролируя остаточный ток, возникающий при нарушении нормального баланса токов, он предоставляет реле защиты ценную информацию для выявления ненормальных условий эксплуатации. Разъемная конструкция еще больше повышает гибкость установки, особенно в проектах модернизации и технического обслуживания.
Для проектов, требующих надежного обнаружения остаточного тока, Anqiang Power предлагает решения серии LXK с апертурами различных размеров, вакуумным литьем из эпоксидной смолы, сердечниками из холоднокатаной кремниевой стали и обмотками из бескислородной меди. Если вы выбираете подходящий трансформатор для распределительной сети, распределительного устройства или системы защиты,связаться с намичтобы обсудить ваши технические требования и найти подходящее решение для трансформатора тока нулевой последовательности для вашего применения.
