Наружный элегазовый выключатель 126 кВ

Наружный элегазовый выключатель на 126 кВ (модель LW36-126) представляет собой высоковольтное коммутационное устройство класса передачи, предназначенное для подстанций электросетей, систем электропередачи и крупных промышленных электрических сетей. Он широко используется для управления, защиты и переключения тока нагрузки, тока перегрузки и тока короткого замыкания, а также может функционировать в качестве автоматического выключателя в взаимосвязанных энергосистемах.

В этом наружном элегазовом выключателе на 126 кВ используется газ гексафторид серы (SF6) в качестве дугогасительной и изоляционной среды в сочетании с одноколонной конструкцией с одним разрывом на полюс. Во время прерывания принцип гашения дуги за счет собственной энергии генерирует высокоскоростной поток газа внутри дуговой камеры для эффективного охлаждения и гашения дуги, обеспечивая стабильную эффективность гашения дуги в условиях серьезного повреждения.

Оснащенный пружинным приводным механизмом с приводом от трансформатора тока и трехступенчатой ​​механической системой связи, LW36-126 обеспечивает точные характеристики переключения, высокую механическую надежность и превосходную долгосрочную эксплуатационную стабильность в сложных условиях эксплуатации на открытом воздухе.

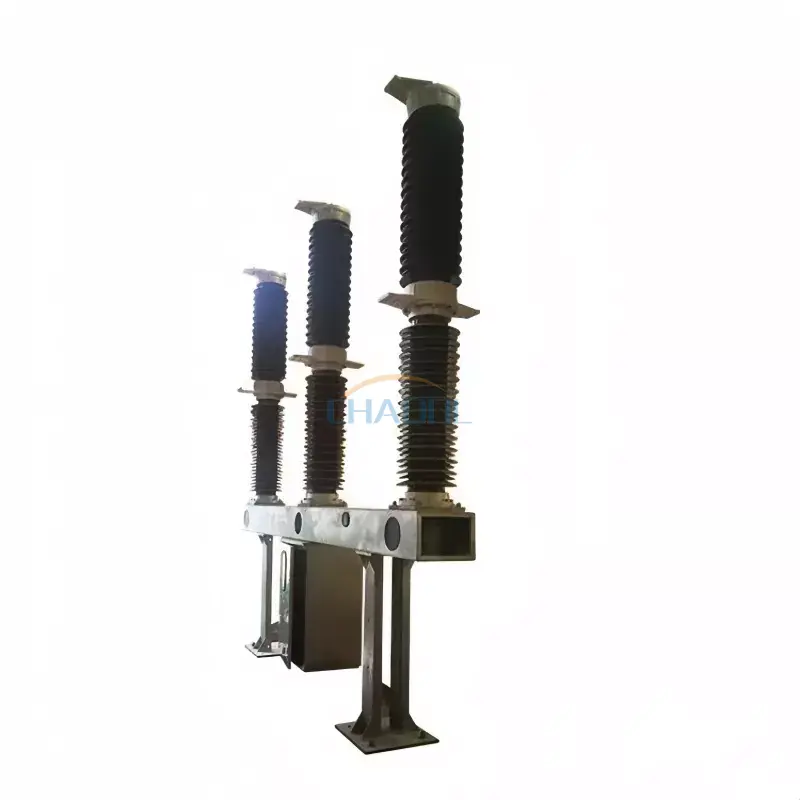

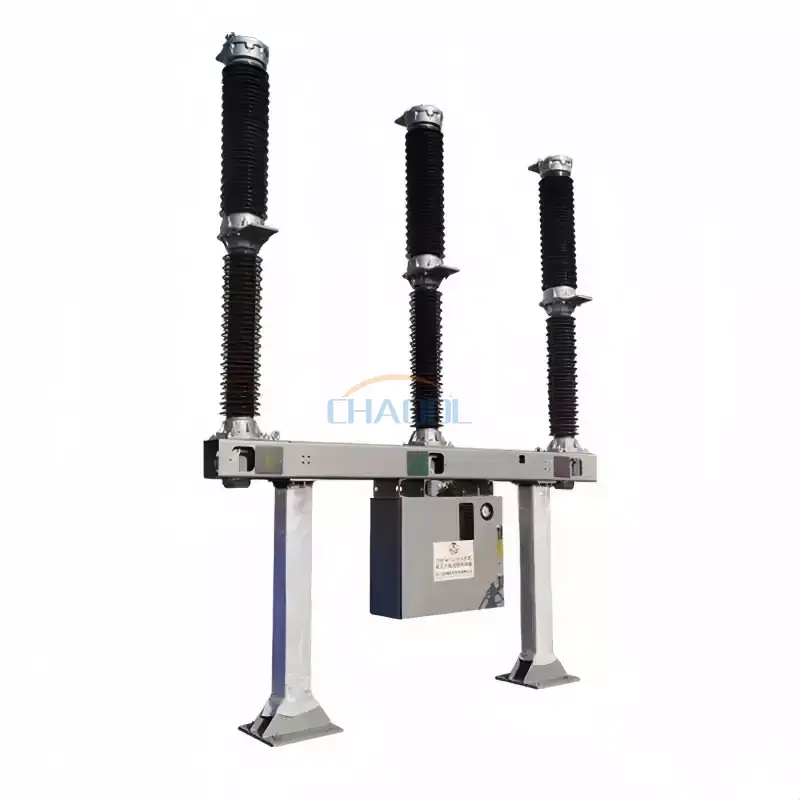

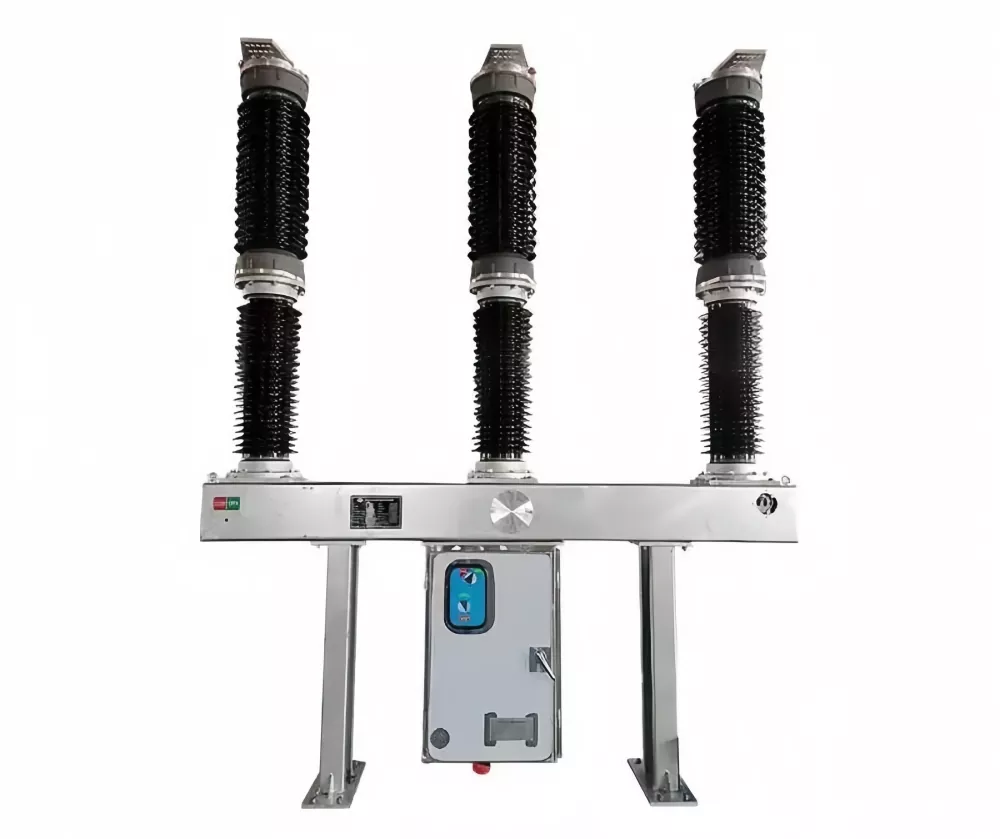

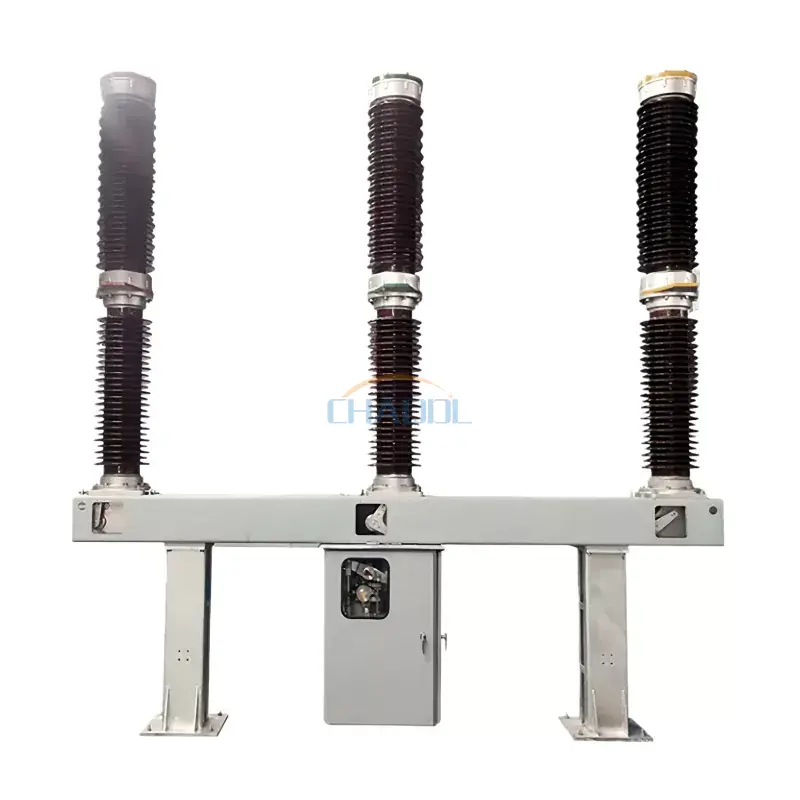

Внешний вид продукта

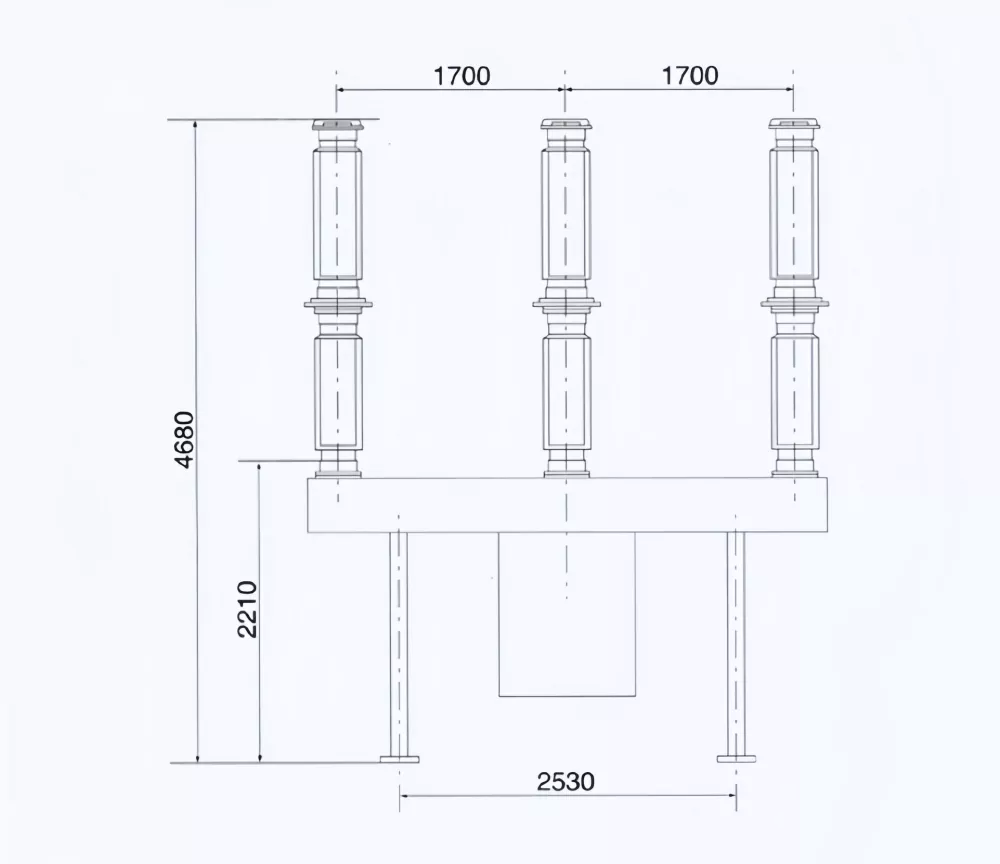

Диаграмма размеров продукта

Операционная среда

• Высота установки: ≤ 3000 метров над уровнем моря.
• Температура окружающей среды: от -30°C до +40°C.
• Максимальная скорость ветра: ≤ 34 м/с
• Уровень загрязнения: Класс III (25 мм/кВ)

Технические параметры

Особенности продукта

• Усовершенствованная газовая изоляция SF6 обеспечивает превосходное гашение дуги и диэлектрические характеристики.
• Одноколонная конструкция полюса с одним разрывом снижает механическую сложность и повышает надежность.
• Высокая отключающая способность до 40 кА для прерывания неисправности на уровне передачи.
• Пружинный приводной механизм с приводом от CT обеспечивает стабильное и точное переключение.
• Подходит для суровых условий эксплуатации на открытом воздухе, обладает высокой устойчивостью к загрязнению, ветру и перепадам температуры.
• Длительный механический срок службы и низкие требования к техническому обслуживанию для операторов сети.
• Совместим с современными системами автоматизации и дистанционного управления подстанциями.

Структура продукта и принцип работы

Элегазовый автоматический выключатель 126 кВ для наружного применения состоит из элегазовой дугогасительной камеры, встроенного трансформатора тока, приводного механизма, изолирующей опорной конструкции и системы стального корпуса. Газ SF6 действует как изоляционно-гасящая среда, обеспечивая высокую диэлектрическую прочность и быстрое восстановление после прерывания.

В случае неисправности рабочий механизм приводит к разъединению подвижного контакта, создавая высокоскоростной поток элегазового газа внутри дуговой камеры. Этот воздушный поток быстро охлаждает и деионизирует дугу, обеспечивая безопасное прерывание токов повреждения высокого напряжения. Трехступенчатая механическая система сцепления обеспечивает синхронизированную работу полюсов и высокую стабильность размыкания.

Приложения

• Подстанции высоковольтной передачи
• Системы объединения электросетей
• Сети передачи и распределения коммунальных услуг
• Гидроэлектростанции и тепловые электростанции
• Промышленные высоковольтные энергосистемы
• Масштабные инфраструктурные и энергетические проекты
• Железнодорожные и транспортные энергетические системы

Часто задаваемые вопросы

Что такоеНаружный элегазовый выключатель 126 кВиспользуется для?

Применяется для прерывания и управления высоковольтными электрическими токами в сетях передачи, обеспечивая безопасную работу подстанций и энергосистем при повреждениях или коммутационных операциях.

Почему в автоматических выключателях используется газ SF6?

Газ SF6 обладает превосходными изоляционными и дугогасящими свойствами, что позволяет эффективно отключать высоковольтные токи повреждения, сохраняя при этом компактные размеры оборудования.

Подходит ли LW36-126 для установки на открытом воздухе?

Да.Наружный элегазовый выключатель 126 кВспециально разработан для наружных подстанций и может надежно работать в суровых условиях окружающей среды.

Каковы преимущества перед традиционными автоматическими выключателями?

По сравнению с масляными выключателями элегазовые выключатели обеспечивают более высокую надежность, меньшие затраты на техническое обслуживание, более быстрое гашение дуги и лучшую производительность в условиях высокого напряжения.
