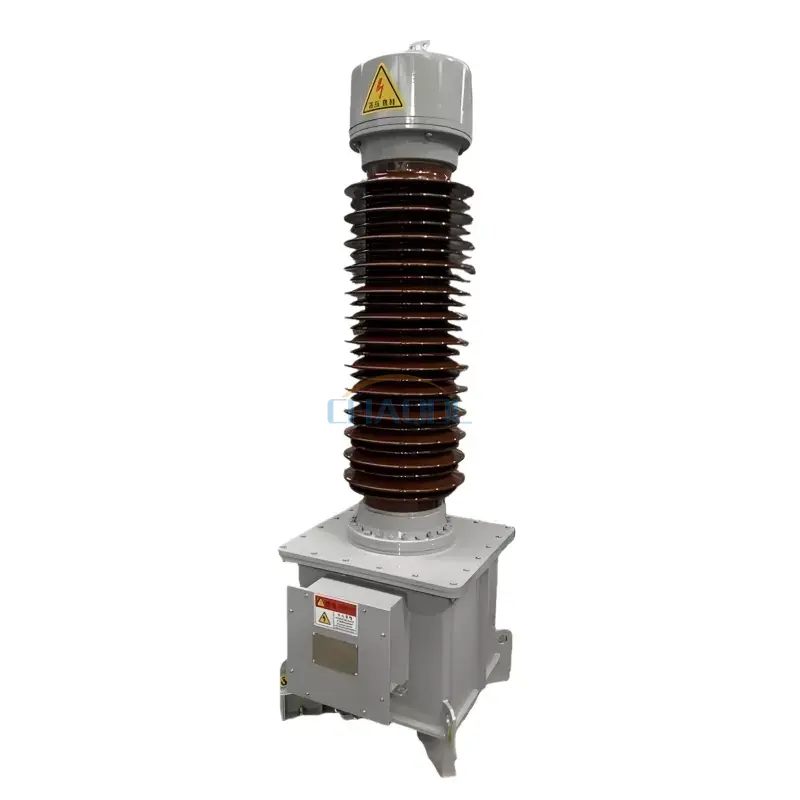

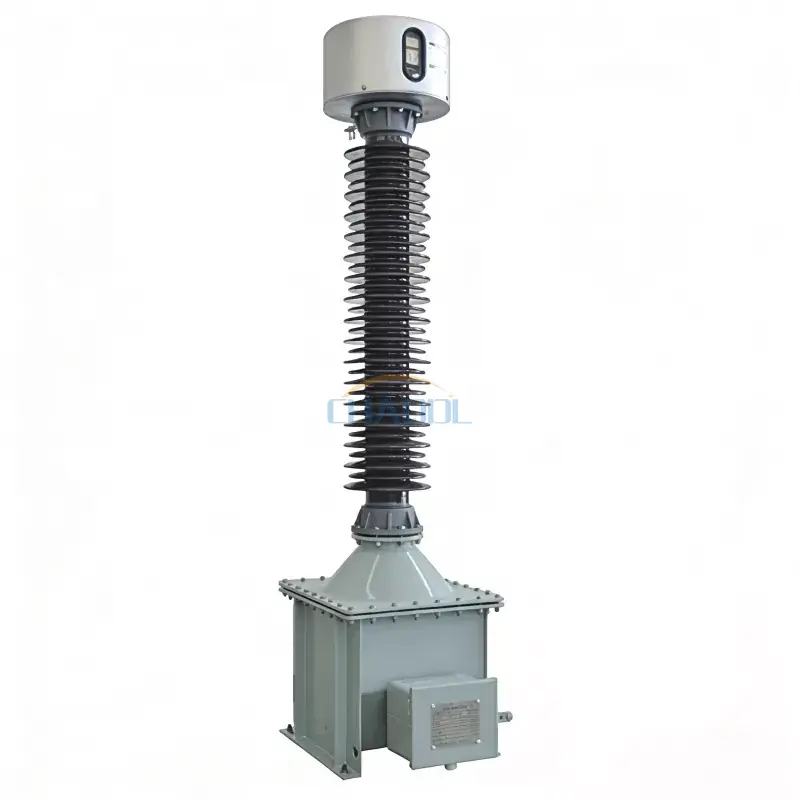

Anqiang Power представляет свою высокопроизводительнуюМасляный трансформатор электромагнитного напряженияПредназначен для надежного учета и защиты в энергосистемах среднего и высокого напряжения. Серия JDX разработана для сетей напряжением 66, 110 и 220 кВ и обеспечивает стабильную работу на подстанциях, линиях электропередачи и промышленных распределительных системах. Его внутренняя система изоляции имеет градуированную емкостную структуру, обеспечивающую равномерное распределение электрического поля и долговременную стабильность работы в сложных условиях сети.
Этот продукт широко используется в системах передачи электроэнергии, где требуется точное измерение напряжения и защита системы. Благодаря оптимизированной конструкции масляной изоляции и усиленной механической конструкции агрегат обеспечивает стабильную работу даже при изменяющейся нагрузке и воздействиях окружающей среды.
The Масляный трансформатор электромагнитного напряженияиспользует герметичную конструкцию масляного бака в сочетании с системой расширения из нержавеющей стали для поддержания стабильного внутреннего давления. Уровень масла можно контролировать визуально через специальное смотровое окно, которое помогает операторам быстро оценить условия работы без разборки.
Ключевые открытые металлические компоненты обработаны горячим цинкованием и порошковым покрытием для повышения коррозионной стойкости. Вторичные клеммы расположены в многоуровневой конфигурации, разделяя обмотки измерения и защиты для уменьшения помех и повышения точности измерений.
Электрические параметры серии JDX для разных уровней напряжения:
| Номинальное первичное напряжение (кВ) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Максимальное напряжение оборудования (кВ) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Номинальная частота (Гц) | 50/60 | ||||||
| Номинальное выдерживаемое напряжение промышленной частоты (кВ) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Номинальное выдерживаемое напряжение грозового импульса (кВ) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Расстояние вспышки дуги | 780 | 1050 | 1300 | ||||
| Механическая нагрузка (Н) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Маркировка вторичной клеммы | 1а-1н | 2а-2н | да-дн | ||||
| Уровень точности | 0.2 | 0.5 | 3П | ||||
| Номинальная мощность (ВА) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Тепловая предельная мощность (ВА) | 2000 | ||||||
| Номинальный коэффициент напряжения | 1,2/непрерывный; 1,9/8 ч (66 кВ) 1,2/непрерывный; 1,5/30 с (110–230 кВ) |
||||||
В современных энергосистемахМасляный трансформатор электромагнитного напряженияобычно устанавливается на внешних подстанциях, в коридорах электропередачи и на распределительных станциях высокого напряжения. Он поддерживает точное измерение напряжения для коммерческого учета и релейной защиты, обеспечивая стабильную работу сети в условиях сложной нагрузки.
Конструкция особенно подходит для сред, требующих высокой надежности изоляции, таких как подстанции, промышленные электростанции и региональные электросети.

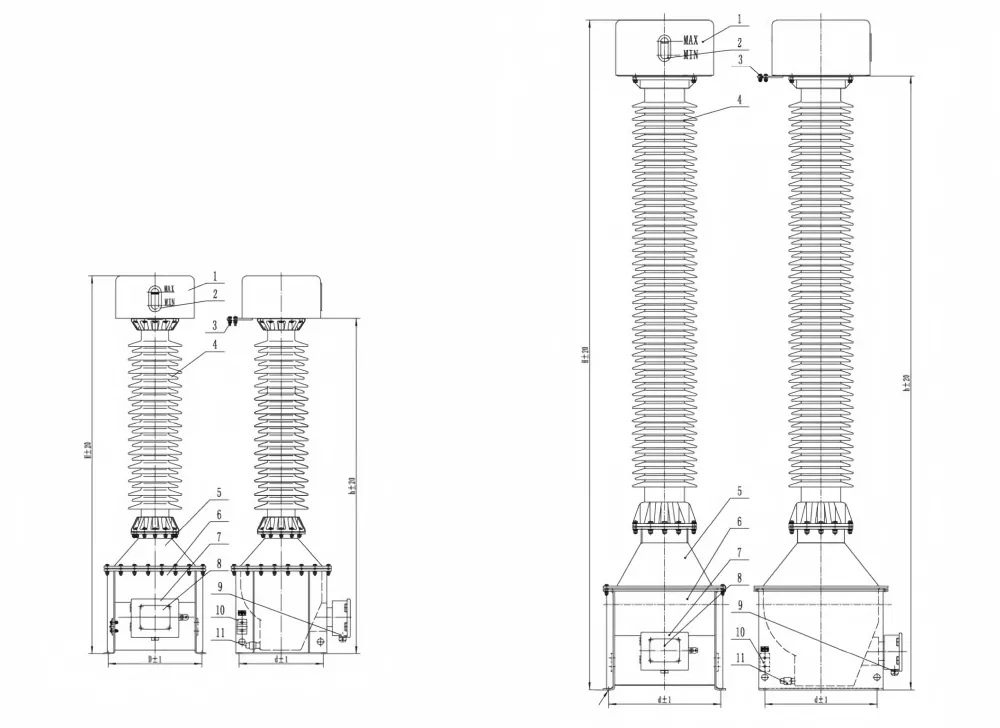

| Число | Имя |
| 1 | Расширитель |
| 2 | Окно контроля уровня масла |
| 3 | Одиночный терминал |
| 4 | Фарфоровый рукав |
| 5 | Поднятое сиденье |
| 6 | Танк |
| 7 | Вторичная распределительная коробка |
| 8 | Паспортная табличка |
| 9 | Вторичное выпускное отверстие |
| 10 | Заземляющая пластина |
| 11 | Клапан слива масла |
Перед вводом в эксплуатацию убедитесь в правильности заземления и проверьте полярность вторичной проводки. Трансформатор следует устанавливать на устойчивом фундаменте с достаточным зазором для обеспечения изоляционного расстояния и безопасной эксплуатации. При длительной эксплуатации рекомендуется периодически проверять уровень масла и состояние уплотнений.
В1: Для каких систем подходит этот трансформатор напряжения?
Ответ: Он обычно используется в системах передачи и распределения электроэнергии напряжением от 66 до 220 кВ для измерения и защиты.
В2: Можно ли использовать его на открытом воздухе?
О: Да, конструкция предназначена для наружных подстанций с антикоррозионной защитой и герметичной изоляцией.
В3: Каковы требования к техническому обслуживанию?
О: Для стабильной и долгосрочной работы рекомендуется регулярно проверять уровень масла и затягивать клеммы.
В4: Поддерживает ли он разные классы точности?
О: Да, для приложений измерения и защиты доступны различные комбинации точности.
В5: Как обеспечивается эффективность изоляции?
О: В устройстве используется масляная изоляция с емкостной регулировкой для обеспечения равномерного распределения электрического поля.
В6: Каков срок службы?
О: При нормальных условиях эксплуатации он обеспечивает длительный срок службы с минимальным ухудшением качества.
