Надежное распределение среднего напряжения зависит от безопасного переключения, эффективного управления фидерами и надежного наружного оборудования.Аньцян Силапоставляет24Выключатель нагрузки SF6, монтируемый на столбе, кВ, предназначенный для воздушных распределительных сетей, требующих надежного переключения нагрузки, гибкой эксплуатации и практической интеграции с системами автоматизации распределения. Понимание принципа его работы, технических характеристик и требований к установке помогает коммунальным предприятиям, промышленным операторам и подрядчикам по электротехнике принимать обоснованные решения о покупке.

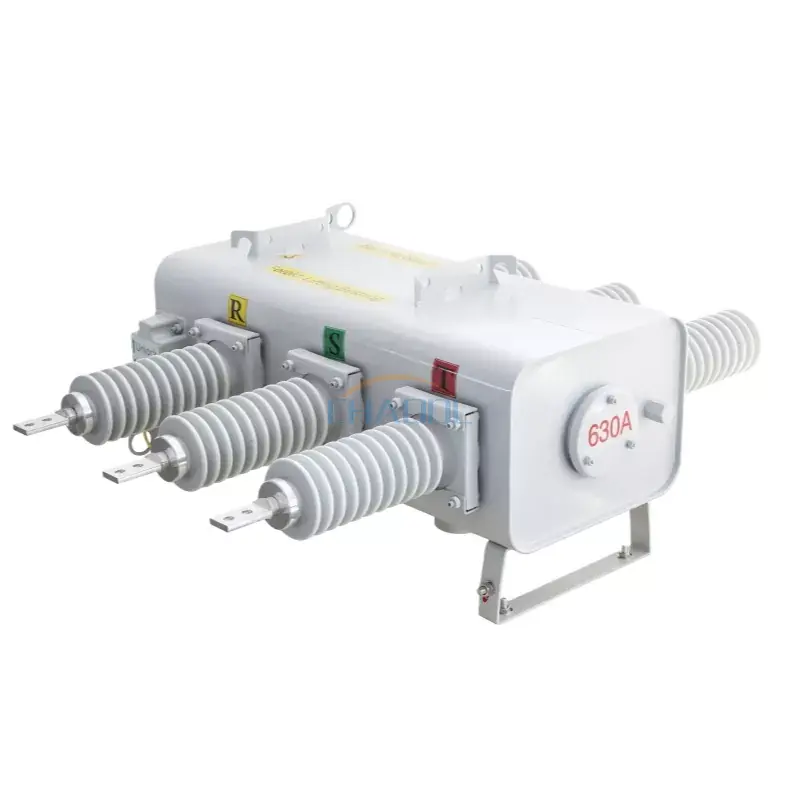

Выключатель нагрузки SF6 на опоре 24 кВ представляет собой коммутационное устройство среднего напряжения для наружного применения, в котором для изоляции и гашения дуги используется газ гексафторид серы (SF6). Установленный на опоре электросети, он помогает операторам контролировать ток нагрузки, разделять воздушные фидеры на управляемые секции и поддерживать запланированные операции переключения. Серия Anqiang Power FLW34-24 имеет номинальный ток 630 А, варианты напряжения 11 кВ, 24 кВ и 33 кВ, а также варианты ручного, электрического и дистанционного управления. В этом руководстве объясняется принцип его работы, основные технические параметры, применение, критерии выбора и рекомендации по техническому обслуживанию для проектов распределительных сетей.
Элегазовый выключатель нагрузки 24 кВ, монтируемый на опоре, представляет собой наружное коммутационное устройство, используемое в воздушных распределительных сетях среднего напряжения. Его основная цель — включать и отключать заданные токи нагрузки в номинальных условиях эксплуатации. Обеспечивая контролируемое переключение в выбранных точках фидера, это помогает коммунальным предприятиям управлять распределением электроэнергии и изолировать участки для эксплуатационных целей.
Этот термин описывает три важные характеристики:
Изделие Anqiang Power FLW34-24 указано для вариантов номинального напряжения 11 кВ, 24 кВ и 33 кВ с номинальным током 630 А. Соответствующая конфигурация должна быть выбрана в соответствии с электрическими требованиями сети и подтвержденными изготовителем номинальными значениями продукта.
В отличие от простого разъединителя, выключатель нагрузки предназначен для прерывания заданного тока нагрузки. Однако его не следует автоматически рассматривать как автоматический выключатель, способный отключить любой ток короткого замыкания. Требуемая защита от неисправностей должна обеспечиваться скоординированной системой защиты и подходящим оборудованием.
Принцип действия сочетает в себе механическое контактное движение с электроизоляционными и дугогасящими свойствами газа SF6. Когда контакты размыкаются при прохождении тока, между ними может образоваться электрическая дуга. Коммутационная камера предназначена для контроля и гашения этой дуги в заданных условиях эксплуатации устройства.
Когда переключатель замкнут, его проводящие контакты обеспечивают заданный путь тока. Электричество течет по воздушной распределительной цепи к нижестоящим трансформаторам, промышленным объектам, коммерческим зданиям или другим подключенным нагрузкам.
Когда требуется санкционированное переключение, приводной механизм перемещает контакты. Система прерывания на основе элегазового материала помогает гасить дугу, возникающую при размыкании контактов, при условии, что ток и условия переключения остаются в пределах номинальной мощности оборудования.
Операторы могут использовать стратегически расположенные переключатели, чтобы разделить распределительный фидер на секции. Такая схема поддерживает плановое обслуживание, перераспределение нагрузки и изоляцию выделенных участков сети. Фактическая изоляция неисправности зависит от схемы защиты, обнаружения неисправности, последовательности переключения и координации с вышестоящими и нижестоящими устройствами.
В зависимости от выбранной конфигурации переключатель может поддерживать ручное, электрическое или дистанционное управление. При наличии совместимых контроллеров и интерфейсов связи он также может стать частью системы автоматизации распределения.
Чтобы получить дополнительные варианты оборудования, покупатели могут изучить линейку выключателей нагрузки среднего напряжения Anqiang Power и сравнить различные схемы коммутации перед окончательной доработкой спецификации проекта.
Технические параметры определяют, подходит ли коммутатор для конкретной сети. В следующей таблице приведены основные характеристики, опубликованные для продукта Anqiang Power FLW34-24/630-20. Перед закупкой значения следует сверить с текущим техническим описанием и утвержденной конфигурацией.
| Параметр | Опубликованная спецификация | Рассмотрение выбора |
|---|---|---|
| Модель продукта | ФЛВ34-24/ФЛВ34-24/630-20 | Подтвердите точное обозначение модели в предложении и технической документации. |
| Варианты номинального напряжения | 11кВ, 24кВ, 33кВ | Сопоставьте выбранную версию с требованиями к напряжению сети и изоляции. |
| Номинальный ток | 630А | Проверьте постоянный ток нагрузки и ожидаемые условия эксплуатации. |
| Номинальная частота | 50/60 Гц указано на странице продукта. | Подтвердите применимую частоту для заказанной конфигурации. |
| Пиковый выдерживаемый ток | 50 кА | Проверьте основу тестирования, продолжительность и координацию с уровнями сбоев системы. |
| Номинальный кратковременно выдерживаемый ток | 20/4 кА/с, как указано | Запросить разъяснение обозначения и его применимой продолжительности. |
| Номинальный зарядный ток кабеля и ток отключения | 25А | Подтвердите пригодность для конкретной задачи коммутации кабеля. |
| Номинальный ток зарядки и отключения линии | 16А | Проверьте предполагаемое применение коммутации воздушных линий. |
| Механическое управление | Перечислено 6000 операций | Проверьте условия испытаний и график технического обслуживания. |
| Относительная скорость утечки газа | Не более 1% в год, как указано | Подтвердите применимый стандарт и метод измерения. |
| Защита корпуса и контроллера | IP44 указан | Оцените воздействие, размещение шкафа и дополнительные потребности в защите окружающей среды. |
Важное примечание по спецификации:Опубликованный список параметров содержит сокращенные или потенциально неоднозначные записи, включая обозначение частоты и обозначение кратковременного тока. Эти значения не следует интерпретировать как проверенные результаты испытаний без подтверждения со стороны Anqiang Power. В частности, пиковая устойчивость не совпадает с номинальной отключающей способностью при коротком замыкании.
Для получения проектной документации запросите также применимые протоколы типовых испытаний, уровни изоляции, сведения о приводном механизме, управляющее напряжение, расположение клемм и установочные чертежи. Эти документы помогают инженерам оценить весь коммутационный узел, а не полагаться на одну общую оценку.
При правильном проектировании и обслуживании элегазовый выключатель нагрузки предлагает несколько практических преимуществ для воздушных распределительных систем.
Конструкция, монтируемая на столбе, размещает коммутационное оборудование непосредственно на распределительной конструкции. Это может снизить потребность в дополнительном пространстве на уровне земли и обеспечить поддержку схемы расположения фидеров там, где выделенное помещение для электрооборудования в помещении непрактично.
SF6 обладает сильными диэлектрическими свойствами и широко используется в высоковольтном электрооборудовании. В правильно спроектированной коммутационной камере он обеспечивает изоляцию и гашение дуги. Фактическая коммутационная способность зависит от конструкции контактов, состояния газа, рабочего механизма и номинального режима работы.
Варианты ручного, моторизованного и дистанционного управления могут соответствовать различным эксплуатационным требованиям. Дистанционное переключение может снизить необходимость выездов на места во время плановой реконфигурации сети при условии, что система управления и инфраструктура связи реализованы должным образом.
При интеграции с совместимыми контроллерами и системами контроля переключатель, монтируемый на столбе, может способствовать автоматизированному управлению фидером. Перед заказом инженеры должны подтвердить протоколы связи, требования к вспомогательному питанию, логику управления и механизмы блокировки.
Герметичная коммутационная камера может ограничить воздействие внешних загрязнений на внутренние компоненты. Тем не менее, более низкие требования к регулярному техническому обслуживанию не означают отсутствие необходимости технического обслуживания. Механические связи, цепи управления, изоляционные компоненты и параметры, связанные с газом, по-прежнему требуют проверки в соответствии с инструкциями производителя.
Еще одним соображением является экологическая ответственность. Элегаз (SF6) является сильным парниковым газом, поэтому владельцы оборудования должны обеспечить предотвращение утечек, рекуперацию газа и соответствующее обращение с оборудованием по окончании срока его эксплуатации. В зависимости от местных правил и целей устойчивого развития проекта альтернативные технологии изоляции также могут потребовать оценки.
Элегазовый выключатель нагрузки 24 кВ, монтируемый на опоре, подходит для применения на открытом воздухе, если его электрические характеристики и экологические характеристики соответствуют условиям установки.
Пригодность применения зависит от напряжения, превышающего номинальное. Необходимо оценить уровни короткого замыкания, коммутационные функции, температуру окружающей среды, высоту над уровнем моря, степень загрязнения, ветровую нагрузку, прочность крепления и необходимые функции управления.
Команды по закупкам должны оценивать всю рабочую среду, а не выбирать устройство только на основе напряжения и тока. Структурированный анализ может уменьшить пробелы в спецификациях и избежать дорогостоящих изменений во время установки.
Покупатели, сравнивающие коммутационное оборудование, также должны понимать разницу между выключателем нагрузки и автоматическим выключателем. Выключатель нагрузки выполняет определенные обычные коммутационные функции, а автоматический выключатель подходящего номинала предназначен для прерывания токов повреждения в пределах заявленной отключающей способности. Проект защиты системы определяет, какие устройства необходимы и как они работают вместе.
Правильная установка имеет важное значение для безопасной эксплуатации наружного оборудования среднего напряжения. Установка и ввод в эксплуатацию должны выполняться квалифицированным электротехническим персоналом в соответствии с утвержденными процедурами, с изолированной цепью и всеми необходимыми средствами обеспечения безопасности.
Интервалы технического обслуживания должны соответствовать инструкциям производителя, применимым электротехническим нормам и фактической рабочей среде. Частоту проверок может потребоваться увеличить, если оборудование подвергается суровым погодным условиям, сильному загрязнению, частому переключению или ненормальным условиям эксплуатации.
Обращение с элегазом должно выполняться обученным персоналом с использованием соответствующего оборудования и процедур. Никогда не выпускайте газ намеренно в качестве метода планового технического обслуживания. Соблюдайте применимые экологические требования при обнаружении утечек, восстановлении, хранении и утилизации.
Его основная функция – включать и отключать заданные токи нагрузки в наружной распределительной сети среднего напряжения. Он также поддерживает операции секционирования фидера и контролируемого переключения. Защита от неисправностей должна обеспечиваться соответствующим образом скоординированной системой защиты.
В опубликованной информации о продукте указан номинальный ток 630 А. Перед покупкой покупатели должны подтвердить точную заказанную конфигурацию и ее применимые технические характеристики.
Да, удаленное управление поддерживается как опция конфигурации продукта. Для проекта необходимо подтвердить наличие необходимого контроллера, вспомогательного источника питания, интерфейсов связи и совместимости средств автоматизации.
Нет. Выключатель нагрузки предназначен для прерывания определенных токов нагрузки, тогда как автоматический выключатель предназначен для прерывания токов повреждения в пределах своей номинальной отключающей способности. Правильное расположение оборудования зависит от исследования защиты сети и применимых стандартов.
Аньцян Сила предлагает варианты с номинальным напряжением 11 кВ, 24 кВ и 33 кВ. Доступную конфигурацию, требования к изоляции и размеры необходимо уточнить у производителя.
Да. Хотя герметичная газовая камера может снизить воздействие внешнего загрязнения, периодические проверки по-прежнему необходимы. Техническое обслуживание должно охватывать рабочий механизм, компоненты изоляции, систему управления и состояние газа, как указано производителем.
Укажите напряжение системы, номинальный ток, частоту, условия установки, требуемый режим работы, управляющее напряжение, количество, применимые стандарты и местоположение проекта. Однолинейные схемы, требования к монтажу и особые условия окружающей среды могут помочь поставщику подтвердить подходящую конфигурацию.
Элегазовый переключатель нагрузки 24 кВ, монтируемый на опоре, может играть важную роль в современном распределении среднего напряжения, обеспечивая контролируемое переключение нагрузки, поддерживая секционирование фидеров и предоставляя возможности для местного или удаленного управления. Его эффективность зависит от правильного выбора электрооборудования, скоординированной защиты от неисправностей, подходящего монтажа и ответственного долгосрочного обслуживания.
Аньцян Сила предлагает серию FLW34-24 для распределительных проектов, требующих коммутационного оборудования на опоре, с опубликованными характеристиками номинального тока 630 А и несколькими вариантами напряжения. Перед размещением заказа подтвердите технические данные, рабочую конфигурацию, экологическую пригодность и соответствующую документацию по испытаниям. Если вы планируете модернизацию коммунальных сетей, проект промышленного распределения или установку автоматизации распределения, просмотрите подробную информацию о продукте исвязаться с намичтобы обсудить ваши требования к напряжению, технические характеристики и потребности в настройке с командой Anqiang Power.
