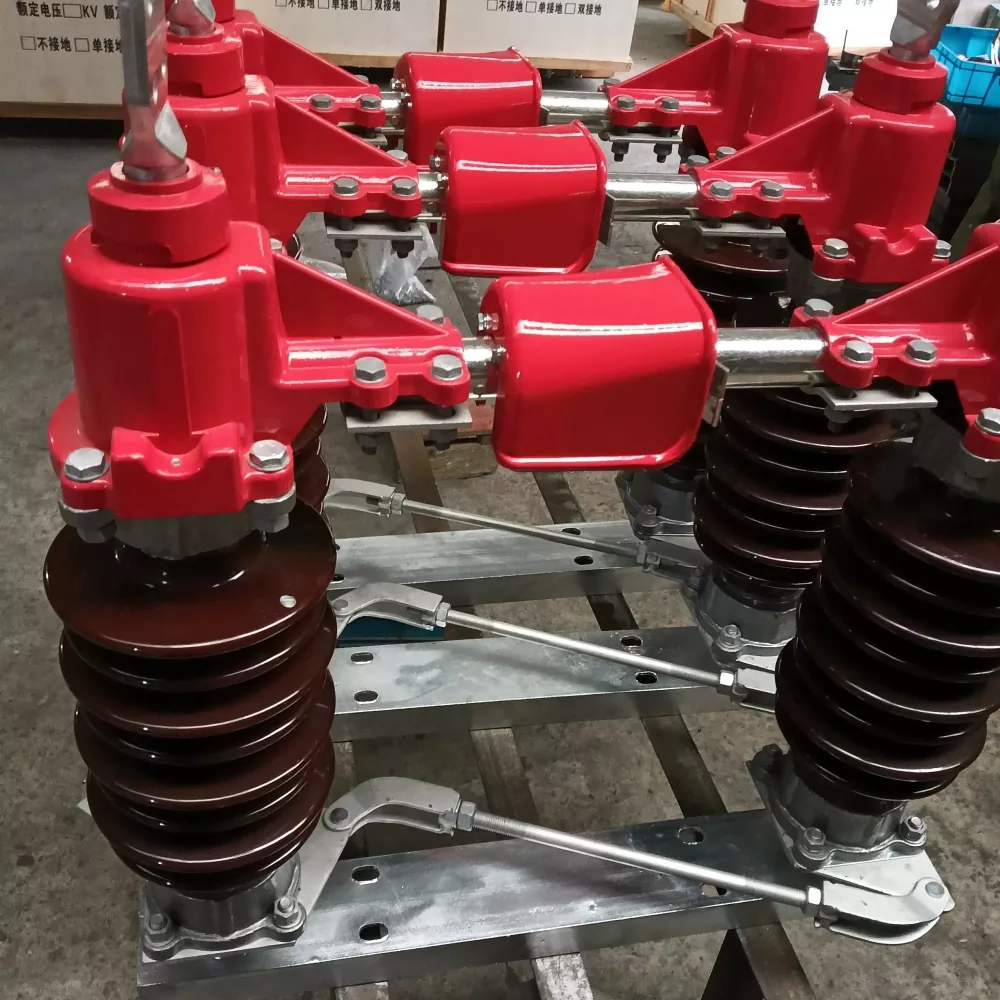

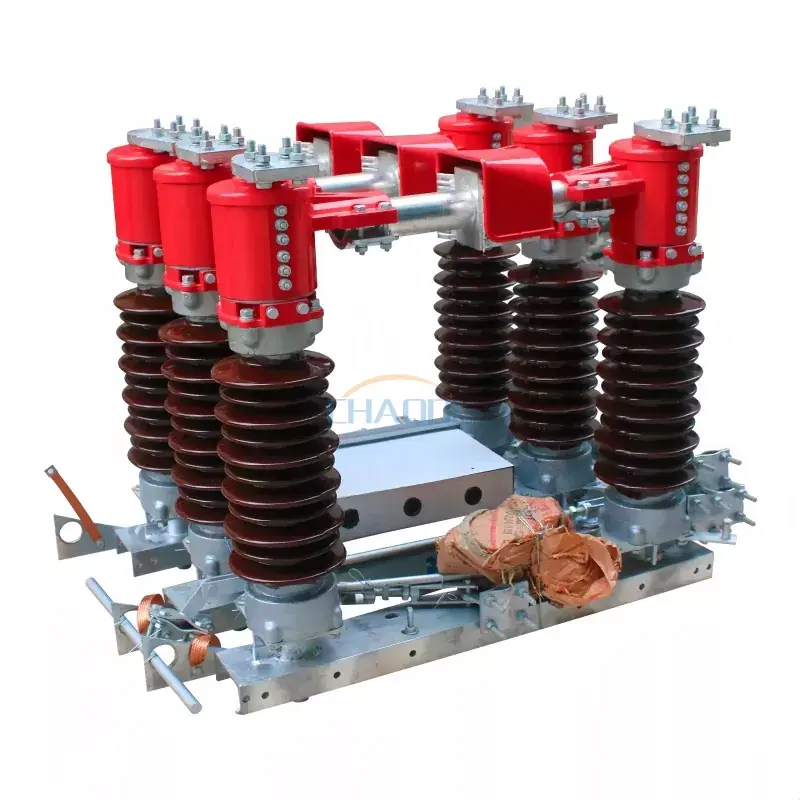

The Наружный выключатель высокого напряженияразработан для надежной изоляции цепей в наружных системах электропитания переменного тока напряжением от 40,5 до 220 кВ. Он широко применяется на подстанциях, линиях электропередачи и распределительных станциях сетей, где требуется видимая изоляция и механическая безопасность в условиях высокого напряжения.
Эта серия GW4 имеет прочную конструкцию под открытым небом, обеспечивающую стабильную работу в суровых погодных условиях, таких как сильный дождь, гололед, ветровая нагрузка и загрязнение окружающей среды. Он поддерживает как ручной, так и моторизованный режимы работы, обеспечивая гибкость для различных уровней автоматизации сети.
Выключатель имеет горизонтальную поворотную лопастную конструкцию с фарфоровыми опорными изоляторами, проводящими трубками и высокопрочной опорной рамой из оцинкованной стали. Механическая система связи обеспечивает синхронизированную трехфазную работу, снижая риск перекоса во время переключения.
По сравнению с традиционными изоляторами, этоНаружный выключатель высокого напряженияулучшает однородность контактного давления и уменьшает окисление в токопроводящих соединениях, значительно продлевая срок службы при длительном использовании на открытом воздухе.
|
Название проекта |
Значение параметра |
||||||
|
Номинальное напряжение |
40,5 кВ |
72,5 кВ |
126КВ |
||||
|
Номинальный уровень изоляции |
Выдерживаемое напряжение промышленной частоты в течение 1 минуты |
95/115 КВ |
140/160 КВ |
230/245кВ |
|||
|
Выдерживаемое напряжение грозового импульса |
185/215 КВ |
325/375 КВ |
550/630 КВ |
||||
|
Номинальная частота |
50 Гц |
||||||
|
Номинальный ток |
400/630/1000А |
1250/1600/2000А |
3150/4000А |
||||
|
Номинальный кратковременно выдерживаемый ток |
16/20/31,5кА |
31,5/40 кА |
50 кА |
||||
|
Номинальный пиковый выдерживаемый ток |
40/50/63кА |
80/100кА |
125 кА |
||||
|
Номинальная продолжительность короткого замыкания |
4/2с |
||||||
|
Номинальная механическая нагрузка на клемму |
Горизонтальная продольная нагрузка |
750Н |
1000Н |
||||
|
Горизонтальная боковая нагрузка |
500Н |
750Н |
|||||
|
Вертикальная сила |
750Н |
1000Н |
|||||
|
Механическая жизнь |
2000 раз |
||||||
|
Механизм с ручным управлением |
Без заземления |
CS11(Ф) |
|||||
|
Одиночное заземление |
КС 8-6Д(Ф) |
||||||
|
Двойное заземление |
Основной фрезой CS14G, фрезой CS11 |
||||||
|
Напряжение цепи управления |
220/380 переменного тока, 220 постоянного тока |
||||||
|
Приводной механизм с электроприводом |
Модель |
CJ5/CJ6 |
|||||
|
Напряжение двигателя |
AC220/380, DC220 |
||||||
|
Напряжение цепи управления |
AC220, DC220 |
||||||
|
Время размыкания (автоматического выключателя) |
6±1 с |
||||||
|
Вес продукта |
Не заземлен |
360 кг |
500 кг |
700 кг |
|||
|
Одиночное заземление |
410 кг |
600 кг |
800 кг |
||||
|
Двойное заземление |
460 кг |
700 кг |
900 кг |
||||

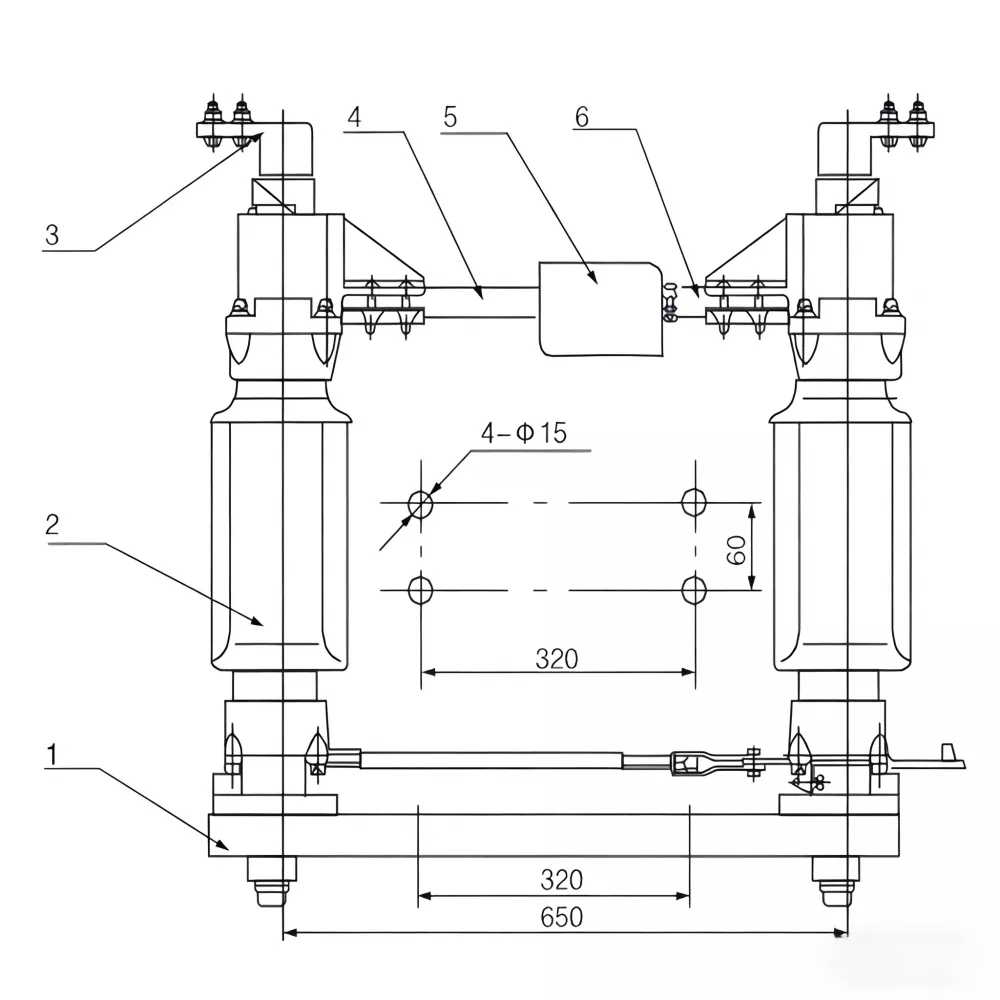

Структурный обзор серии GW4
1. База
2. Опорный изолятор
3. Клемма провода
4. Стационарная проводящая трубка
5. Квадратная крышка для воды.
6. Подвижная проводящая трубка.

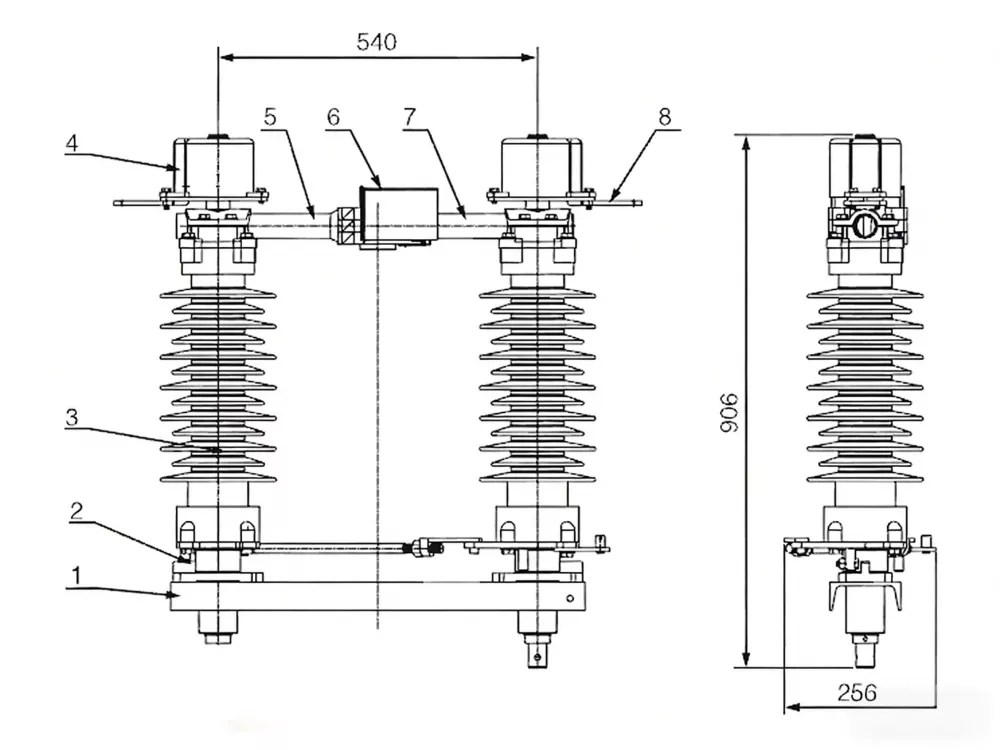

Однополюсная конфигурация
1. Швеллерный стальной кронштейн
2. База поддержки
3. Изоляционный столб
4. Правая розетка.
5. Проводящий стержень с цилиндрическим концом.
6. Дождевик
7. Контактный проводящий стержень
8. Левая розетка.

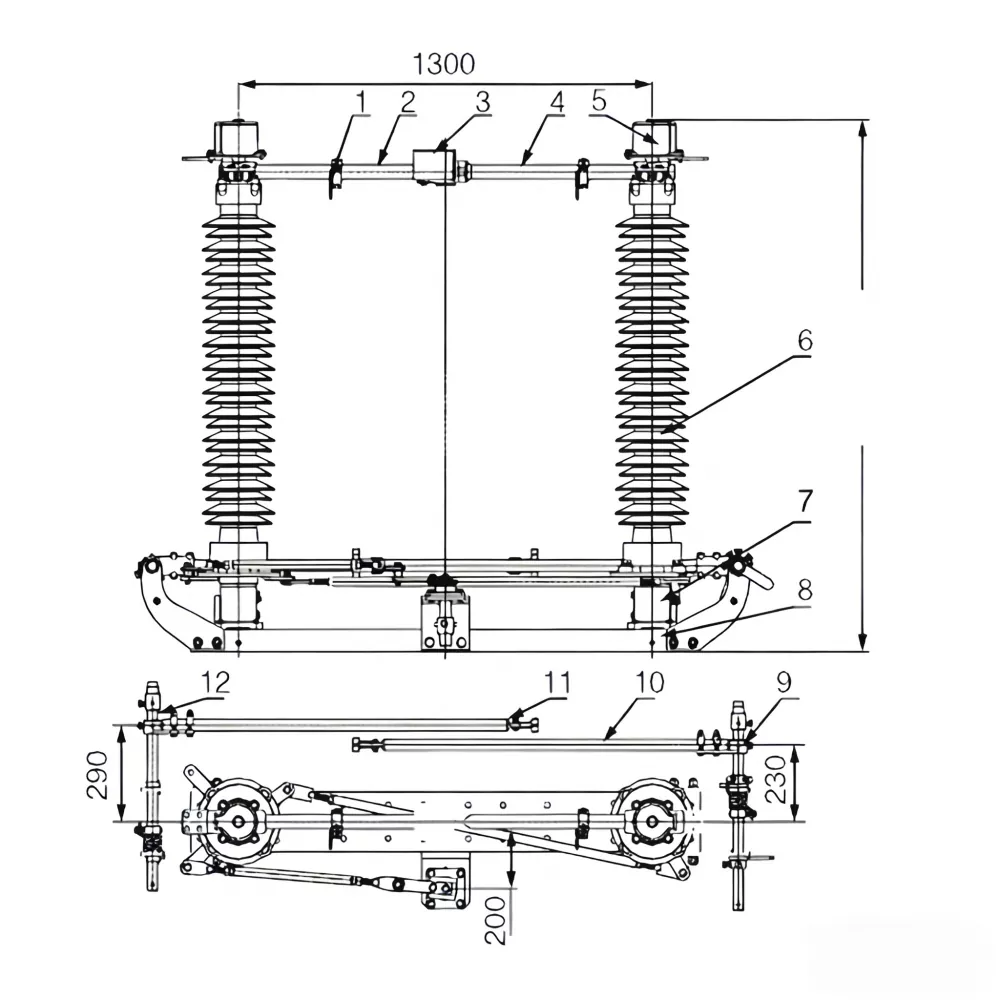

Структура высокого напряжения 126 кВ
1. Фиксированный контакт заземлителя.
2. Контактный направляющий стержень
3. Дождевик из нержавеющей стали.
4. Цилиндрический проводящий стержень
5. Гибкая соединительная клеммная колодка.
6. Изолирующая опора
7. Корпус подшипника
8. Монтаж базовой рамы
9. Правый заземлитель в сборе.
10. Стальная труба заземлителя.
11. Подвижный контакт заземлителя.
12. Левый заземлитель в сборе.
| Элемент сравнения | Выключатель высокого напряжения для наружного применения серии GW4 | Обычные рыночные продукты |
| Структурная стабильность | Усиленное стальное основание с синхронизированной трехфазной связью. | Независимая фазовая работа с повышенным риском перекоса |
| Контактная информация | Оптимизированная проводящая трубка с пониженной стойкостью к окислению | Стандартный медный контакт склонен к длительному износу |
| Устойчивость к погодным условиям | Предназначен для дождя, льда, ветра и загрязненной окружающей среды. | Ограниченная защита от суровых внешних условий |
| Режим работы | Поддерживает ручное и моторное управление. | В основном только ручные системы |
| Требования к техническому обслуживанию | Низкие эксплуатационные расходы с длительными интервалами между проверками | Требуется частое обслуживание |
Наружный выключатель высокого напряжения широко используется в:
Правильное выравнивание вращающегося вала и опорной конструкции изолятора имеет решающее значение для обеспечения плавной механической работы. Опорная рама должна быть надежно заземлена, а приводной механизм должен быть проверен перед подачей питания, чтобы обеспечить безопасное переключение в условиях отсутствия нагрузки.
В1: Какова основная функция этого наружного выключателя высокого напряжения?
Он обеспечивает видимую изоляцию высоковольтных цепей для обеспечения безопасного обслуживания и эксплуатации системы.
В2: Может ли этот переключатель работать в тяжелых погодных условиях на открытом воздухе?
Да, он предназначен для экстремальных условий эксплуатации на открытом воздухе, включая загрязнение окружающей среды, дождь, лед и ветровые нагрузки.
Вопрос 3: Чем серия GW4 отличается от стандартных изоляторов?
Он обеспечивает улучшенную механическую синхронизацию, более высокую коррозионную стойкость и более длительный срок службы по сравнению с обычными моделями.
В4: Доступен ли моторизованный режим?
Да, в зависимости от требований проекта можно настроить как ручные, так и моторные механизмы.
В5: В каких отраслях обычно используется это оборудование?
Он широко используется в системах передачи электроэнергии, на подстанциях, в системах возобновляемой энергии и в тяжелых промышленных электрических сетях.
