Как профессиональный поставщик электрооборудования,Аньцян СилаобеспечиваетНаружный разъединитель 12 кВдля распределительных сетей среднего напряжения, требующих надежной электрической изоляции, безопасного доступа для обслуживания и надежной эксплуатации на открытом воздухе. Понимание принципа его работы, технических характеристик и требований к применению помогает инженерам и группам по закупкам выбрать подходящее оборудование для своих энергетических проектов.
Наружный разъединитель на 12 кВ является важным компонентом систем распределения электроэнергии среднего напряжения. Разработанный в первую очередь для изоляции электрических цепей в условиях холостого хода, он обеспечивает видимую точку разделения, которая помогает обслуживающему персоналу идентифицировать изолированный участок сети. Модель GW9-12, предлагаемая Anqiang Power, имеет однополюсную конструкцию, токопроводящий ножевой механизм и самоблокирующуюся конструкцию для практического применения на открытом воздухе. В этой статье объясняется, как работает коммутатор, где он используется, какие технические параметры имеют значение при закупке и как правильная установка и обслуживание обеспечивают долговременную эксплуатационную надежность.
Разъединитель наружный 12кВ – это высоковольтное разъединительное устройство, применяемое в наружных электрических сетях. Его основная цель — создать изоляционный зазор, когда участок цепи необходимо проверить, отремонтировать или обслуживать. Устройство обычно устанавливается в распределительных системах, подстанциях и других электроустановках среднего напряжения.

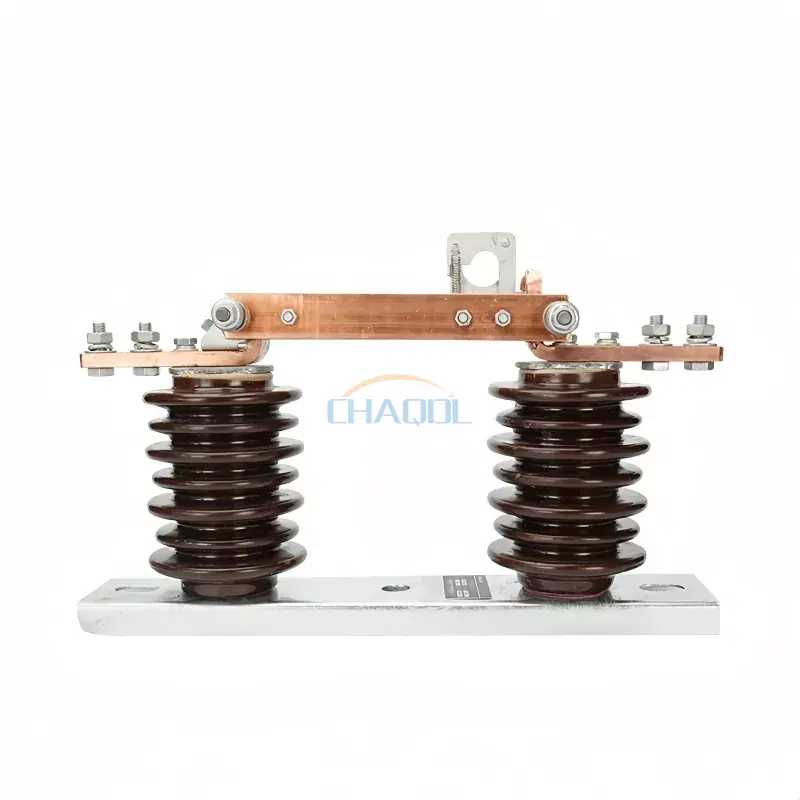

Модель GW9-12 компании Anqiang Power предназначена для однофазной работы в трехфазных линейных системах. Его рабочий механизм позволяет уполномоченному персоналу открывать или закрывать выключатель с помощью соответствующего изолированного рабочего крюка в соответствии с инструкциями по эксплуатации производителя и применимыми процедурами электробезопасности.
В отличие от автоматического выключателя, обычный разъединитель не предназначен для отключения нормального тока нагрузки или тока короткого замыкания. Поэтому его необходимо согласовать с подходящими автоматическими выключателями и другим защитным оборудованием. Это различие имеет решающее значение при разработке безопасной последовательности переключения или выборе оборудования для нового проекта распределения электроэнергии.
Для более широкого понимания вариантов оборудования покупатели также могут ознакомиться с линейкой высоковольтных разъединителей Anqiang Power.
Принцип действия выключателя наружной установки основан на физическом перемещении токопроводящих контактов. Когда переключатель замкнут, его проводящий контакт устанавливает необходимое электрическое соединение. Когда переключатель размыкается в допустимых условиях холостого хода, нож отделяется от неподвижного контакта, создавая видимый изолирующий зазор.
Конструкция GW9-12 включает фиксированный рабочий крюк и самоблокирующийся механизм. Эти функции помогают оператору контролировать действие переключения и снижают вероятность непреднамеренного движения при правильной установке и обслуживании оборудования.
Фактические операции переключения должны соответствовать утвержденным инструкциям по эксплуатации системы. Видимый зазор между контактами сам по себе не заменяет проверку напряжения, заземление, где это необходимо, или другие обязательные меры электробезопасности.
Наружное электрооборудование должно сочетать надежную электрическую изоляцию с механической стабильностью и устойчивостью к воздействию окружающей среды. При выборе наружного разъединителя на 12 кВ особенно важны некоторые конструктивные соображения.
GW9-12 использует однополюсную конфигурацию, которая поддерживает установку отдельных фаз в трехфазных распределительных системах. Такое расположение может быть подходящим для схем распределительных сетей, где проект установки требует использования отдельных изолирующих устройств с монтированием на фазе.
Расположение открытых контактов обеспечивает видимую индикацию разделения между проводящими компонентами. Это помогает персоналу идентифицировать изолированное положение во время авторизованных процедур технического обслуживания, хотя формальная проверка и контроль безопасности остаются необходимыми.
Самоблокирующийся механизм помогает поддерживать заданное механическое положение и снижает риск случайного срабатывания. Его эффективность зависит от правильной регулировки, установки и регулярного осмотра.
Изолирующие компоненты должны выдерживать электрические напряжения, связанные с номинальным напряжением системы и условиями окружающей среды на месте установки. При выборе оборудования следует учитывать загрязнение, влажность, изменения температуры и перенапряжение, связанное с молнией.
Изолированный рабочий крюк может обеспечить простой метод управления при подходящей установке. Фактическое рабочее расположение, необходимые расстояния и разрешенные процедуры должны быть подтверждены документацией на оборудование и применимыми стандартами электробезопасности.
Наружный разъединитель на 12 кВ используется везде, где для цепи среднего напряжения соответствующего номинала требуется точка изоляции. Его пригодность зависит от конструкции электрической системы, условий установки, процедур эксплуатации и применимых требований коммунальных предприятий.
В воздушных распределительных сетях разъединители могут изолировать выбранные участки линий для проверки, технического обслуживания или плановой замены оборудования. Правильное размещение может помочь группам технического обслуживания работать на определенных участках, не оказывая ненужного воздействия на всю сеть.
На подстанциях используются разъединители для создания точек изоляции вокруг выбранных цепей и оборудования. Инженеры должны согласовать устройство с автоматическими выключателями, шинами, трансформаторами, заземлителями, где это применимо, и последовательностью работы подстанции.
Заводы, перерабатывающие предприятия и другие промышленные объекты могут использовать распределительные сети среднего напряжения для питания трансформаторов и последующего электрооборудования. Правильно выбранный разъединитель может способствовать плановому техническому обслуживанию, обеспечивая соответствующую точку изоляции.
Энергокомпаниям требуется оборудование, которое соответствует установленным процедурам переключения и методам технического обслуживания. При выборе следует учитывать технические характеристики коммунального предприятия, условия окружающей среды, требования к проверке и утвержденные стандарты оборудования.
Для проектов, в которых необходимы как функции прерывания, так и функции защиты, инженеры должны оценить соответствующий автоматический выключатель или выключатель нагрузки, а не предполагать, что разъединительный выключатель может выполнять все коммутационные функции.
Технические характеристики определяют, подходит ли разъединитель для предполагаемой сети. В информации о продукте серии GW9-12 компании Anqiang Power указано, что это разъединитель наружного применения класса 12 кВ. Перед размещением заказа подробный график номинальных характеристик должен быть сверен с текущей технической документацией производителя.
| Параметр | Что покупатели должны проверить | Почему это важно |
|---|---|---|
| Модель | GW9-12 или указанная модель проекта | Подтверждает предполагаемую конфигурацию оборудования. |
| Номинальное напряжение | Совместимость с напряжением системы и классом оборудования | Помогает обеспечить соответствующую электрическую изоляцию и пригодность к использованию. |
| Номинальный ток | Номинальный постоянный ток, требуемый проектом | Определяет пригодность для предполагаемых нормальных условий эксплуатации. |
| Выдерживаемое напряжение промышленной частоты | Заявленный производителем класс изоляции | Указывает указанные характеристики изоляции в условиях испытаний промышленной частотой. |
| Выдерживаемое напряжение грозового импульса | Указанный уровень импульсной изоляции | Поддерживает оценку координации изоляции и требований к переходному перенапряжению. |
| Кратковременно выдерживаемый ток | Указанная величина тока и продолжительность | Помогает оценить способность устройства противостоять воздействию тока короткого замыкания в закрытом состоянии. |
| Механическая выносливость | Заявленное количество рабочих циклов | Предоставляет эталон механической прочности в определенных условиях испытаний. |
| Рабочий механизм | Ручное управление крюком или другое одобренное устройство. | Определяет эксплуатационные требования и совместимость с процедурами на объекте. |
| Экологическая пригодность | Высота над уровнем моря, загрязнение, температура, ветер и условия установки. | Помогает подтвердить, что оборудование подходит для конкретного объекта. |
Важный:Приведенная выше таблица представляет собой контрольный список закупок, а не замену проверенного паспорта продукта. Покупателям следует запросить точные параметры номинального тока, уровни изоляции, кратковременную устойчивость, размеры и применимые стандарты для конкретной заявленной конфигурации.
Для выбора правильного наружного разъединителя на 12 кВ требуется нечто большее, чем просто соответствие обозначению напряжения. Инженеры и группы закупок должны оценить все электрические и механические требования, прежде чем дорабатывать спецификацию.
Проверьте номинальное напряжение сети, максимальное напряжение системы, требуемый постоянный ток и требования к координации изоляции. Эти значения должны соответствовать однолинейной схеме и техническим характеристикам проекта.
Определите предполагаемый ток короткого замыкания и необходимую кратковременную выдержку. Возможно, разъединитель должен оставаться включенным, пока ток повреждения устраняется защитным оборудованием, поэтому его номинальные характеристики должны соответствовать условиям установки.
Учитывайте высоту над уровнем моря, температуру окружающей среды, влажность, наличие загрязняющих веществ в воздухе, воздействие прибрежной соли и механические нагрузки. При установке на открытом воздухе может потребоваться специальная изоляция, защита от коррозии или монтажные приспособления, соответствующие условиям площадки.
Определите, требуется ли для проекта выключатель с ручным управлением, альтернативное рабочее устройство или заземлитель как часть сборки. Требования к заземлению следует учитывать в общей конструкции системы, а не предполагать, что они включены в каждую стандартную конфигурацию.
Запросите техническое описание продукта, габаритные чертежи, инструкции по установке, документацию по регламентным и типовым испытаниям, где это применимо, а также подробную информацию о соответствующих стандартах. Убедитесь, что предоставленная конфигурация соответствует требованиям местного коммунального предприятия или органа управления проектом.
Надежные закупки также включают проверку стабильности производства, технической связи, наличия запасных частей и послепродажной поддержки. Anqiang Power предлагает широкий выбор разъединителей и предоставляет рекомендации по выбору продукции для различных электрических применений. Покупатели могут обсудить требования проекта с помощью ассортимента разъединителей.
Правильная установка и регулярный осмотр помогают сохранить надежность работы выключателей наружной установки. Интервалы технического обслуживания должны соответствовать инструкциям производителя, условиям площадки, рабочей частоте и требованиям ответственного оператора коммунальной службы или объекта.
Все работы по установке и техническому обслуживанию должны выполняться квалифицированным персоналом в соответствии с утвержденными процедурами безопасности. Цепь должна быть помещена в проверенное безопасное состояние, с изоляцией, проверкой напряжения, заземлением и мерами блокировки, применяемыми по мере необходимости. Никогда не используйте обычный разъединитель для прерывания тока нагрузки, если только оборудование не спроектировано и не рассчитано специально для этой задачи.
Его основная функция — изолировать подходящую цепь среднего напряжения в условиях холостого хода и обеспечить видимый зазор между контактами. Это облегчает обслуживание и проверку при использовании соответствующих процедур переключения, проверки и заземления.
Обычный разъединитель не предназначен для отключения нормального тока нагрузки или тока короткого замыкания. Автоматический выключатель с правильными номиналами или другое подходящее коммутационное устройство должно выполнять требуемую функцию отключения перед срабатыванием разъединителя.
GW9-12 компании Anqiang Power — это однополюсный высоковольтный разъединитель наружного применения, предназначенный для распределительных устройств класса 12 кВ. Его можно использовать для работы с отдельными фазами в трехфазных сетевых системах при условии одобрения проекта установки.
Ключевые параметры включают номинальное напряжение, номинальный ток, выдерживаемое напряжение промышленной частоты, выдерживаемое напряжение грозового импульса, кратковременный выдерживаемый ток, механическую выносливость, рабочий механизм и экологическую пригодность. Точные значения необходимо проверить в таблице данных выбранной модели.
Частота проверок зависит от инструкций производителя по техническому обслуживанию, условий на объекте, частоты переключения и требований коммунальных предприятий. Регулярные проверки должны охватывать изоляцию, проводящие контакты, механические связи, монтажное оборудование, а также признаки перегрева или коррозии.
Укажите напряжение системы, требуемый номинальный ток, условия установки, требования к изоляции, требования к устойчивости к короткому замыканию, метод работы, конфигурацию заземления, применимые стандарты и объем проекта. Чертежи или спецификации оборудования могут помочь поставщику порекомендовать подходящую конфигурацию.
Наружный разъединитель на 12 кВ является важным изолирующим компонентом в распределительных сетях среднего напряжения. Его ценность заключается в обеспечении подходящей точки изоляции для обслуживания, поддержке четких процедур переключения и интеграции с более широкой системой защиты и заземления. Выбор правильной модели требует тщательного анализа электрических характеристик, характеристик изоляции, механической конструкции, условий на месте и применимых стандартов. Правильная установка, квалифицированная эксплуатация и регулярные проверки одинаково важны для надежного обслуживания.
Если вы ищете наружный разъединитель на 12 кВ для коммунального предприятия, подстанции или промышленного распределительного проекта, Anqiang Power может помочь вам проанализировать требования вашего приложения и определить подходящую конфигурацию продукта. Поделитесь с нашей командой своими техническими характеристиками, условиями эксплуатации и требованиями к количеству.Связаться с намисегодня, чтобы обсудить выбор продукта, запросить подробную техническую документацию и получить предложение, адаптированное к вашему проекту.
