A Выдвижной внутренний выключатель 12 кВ— это критически важный компонент распределительного устройства среднего напряжения, предназначенный для безопасного, надежного и гибкого распределения электроэнергии внутри подстанций, промышленных предприятий и коммерческих электрических систем. В этой статье объясняется принцип его работы, структура, преимущества, сценарии применения, соображения по обслуживанию и рекомендации по выбору. Он призван помочь инженерам, командам по закупкам и операторам объектов снизить эксплуатационные риски и повысить надежность системы.

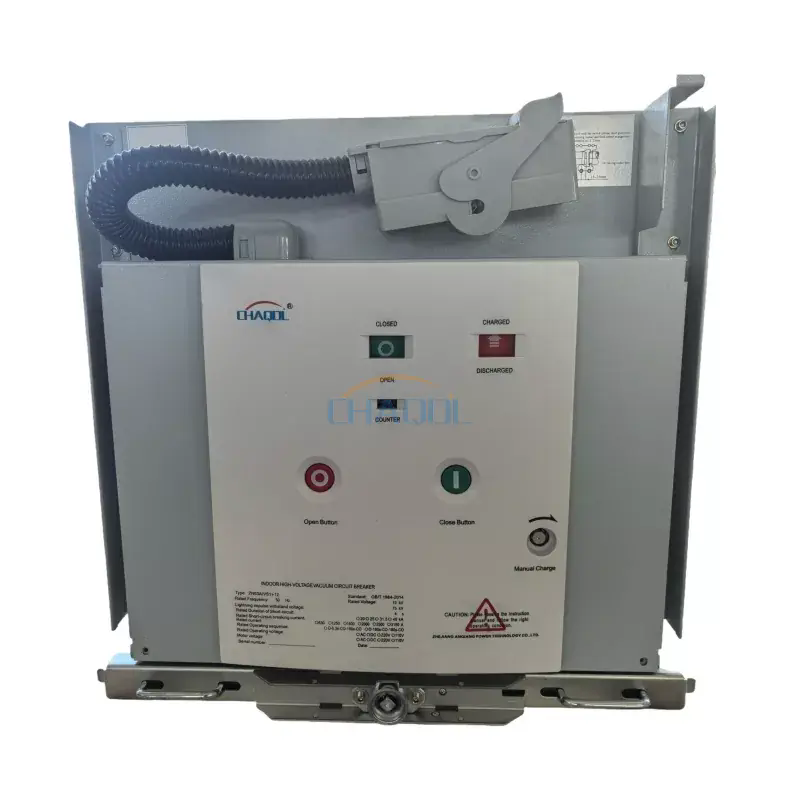

Выключатель выкатной внутренней установки напряжением 12 кВ представляет собой коммутационное устройство среднего напряжения, устанавливаемое в распределительных устройствах с металлическим покрытием. Его основная функция – прерывание токов повреждения и защита электрических сетей от перегрузок, коротких замыканий и нештатных условий эксплуатации. «Выдвижная» конструкция позволяет безопасно извлекать выключатель из панели распределительного устройства для обслуживания или замены, не нарушая работу всей системы.
Этот тип автоматического выключателя широко используется в современных распределительных сетях, где критически важными требованиями являются время безотказной работы, безопасность и удобство обслуживания.
Принцип действия выкатного внутреннего выключателя 12 кВ основан на быстром механическом размыкании контактов в сочетании с технологией гашения дуги. В нормальных условиях автоматический выключатель пропускает ток через замкнутые контакты. При возникновении неисправности реле защиты посылает сигнал отключения на механизм выключателя.
Такое быстрое реагирование предотвращает повреждение оборудования, снижает риск возгорания и обеспечивает стабильность системы.
Типовая конструкция выкатного внутреннего выключателя на 12 кВ включает в себя несколько встроенных компонентов:
| Компонент | Функция |
|---|---|
| Вакуумный прерыватель | Гасит дугу и прерывает протекание тока |
| Рабочий механизм | Обеспечивает механическое усилие для открытия/закрытия контактов. |
| Выдвижной грузовик | Позволяет входить и выходить из панели распределительного устройства. |
| Система изоляции | Обеспечивает электрическую изоляцию и безопасность. |
| Блок управления | Управляет сигналами отключения и включения. |
| Система блокировки | Предотвращает неправильную работу во время технического обслуживания |
Современные энергосистемы требуют оборудования, которое не только надежно, но и просто в обслуживании. Выдвижной внутренний автоматический выключатель на напряжение 12 кВ обеспечивает несколько ключевых преимуществ:
Выдвижной внутренний выключатель на 12 кВ широко используется в распределительных системах среднего напряжения во многих отраслях:
Его адаптивность делает его ключевым компонентом в обеспечении стабильного электроснабжения в критически важных инфраструктурных средах.
Понимание разницы между фиксированными и выдвижными конструкциями имеет важное значение при выборе распределительных устройств.
| Особенность | Фиксированный тип | Выкатной тип |
|---|---|---|
| Обслуживание | Сложно, требует выключения системы | Легко, можно безопасно снять |
| Гибкость | Ограниченный | Высокий |
| Безопасность | Умеренный | Высокий с системой блокировки |
| Первоначальная стоимость | Ниже | Выше |
Хотя выдвижные выключатели требуют более высоких первоначальных затрат, они значительно сокращают долгосрочные эксплуатационные простои и риски технического обслуживания.
Правильное обслуживание обеспечивает длительный срок службы и стабильную работу. Операторы должны следовать структурированным процедурам проверки:
Также следует контролировать условия окружающей среды, такие как влажность, пыль и колебания температуры, чтобы избежать ухудшения производительности.
Выбор подходящего выключателя требует оценки технических и эксплуатационных параметров:
Высококачественные производственные стандарты и соблюдение международных норм электробезопасности необходимы для обеспечения долгосрочной надежности.
Продукция, разработанная и изготовленнаяЧжэцзян Аньцян Power Technology Co., Ltd.разработаны с учетом строгих требований к производительности и безопасности в энергосистемах среднего напряжения.
Вопрос 1: Какова основная функция выдвижного внутреннего выключателя на 12 кВ?
Он защищает электрические системы, прерывая токи повреждения и обеспечивая безопасное обслуживание благодаря выдвижной конструкции.
В2: Что делает выдвижной тип безопаснее?
Его можно физически изолировать от системы, что снижает риск случайного электрического контакта во время технического обслуживания.
В3: Как часто его следует обслуживать?
Плановые проверки обычно рекомендуется проводить ежегодно, а в суровых условиях проводить проверки чаще.
Вопрос 4: Можно ли использовать его в системах возобновляемой энергетики?
Да, он широко используется на солнечных и ветряных подстанциях для надежного управления распределением электроэнергии.
Выкатной внутренний выключатель на 12 кВ играет жизненно важную роль в современных системах распределения электроэнергии среднего напряжения. Сочетание безопасности, гибкости и высокой способности прерывания при сбоях делает его предпочтительным выбором для критически важных инфраструктурных приложений. Правильный выбор, установка и обслуживание значительно повышают надежность системы и снижают эксплуатационные риски.
Благодаря передовым технологиям и строгому контролю качества,Чжэцзян Аньцян Power Technology Co., Ltd.предоставляет решения, разработанные для удовлетворения жестких промышленных требований и обеспечения стабильной работы энергосистемы.
Для получения подробных спецификаций, технической консультации или поддержки проекта,связаться с намисегодня, чтобы узнать, как наши решения могут повысить эффективность и безопасность вашей системы распределения электроэнергии.
