Выдвижной внутренний автоматический выключатель 12 кВ

The Выдвижной внутренний автоматический выключатель 12 кВ(Модель: ZN63(VS1)-12) — это высокопроизводительный вакуумный выключатель среднего напряжения, предназначенный для систем распределения электроэнергии трехфазного переменного тока частотой 50 Гц. Он имеет встроенный рабочий механизм и корпус выключателя, что обеспечивает компактную конструкцию, отличные характеристики переключения и длительный срок службы. Выключатель может быть установлен как выдвижной блок и полностью совместим с KYN28 и другими системами распределительных устройств среднего напряжения.

Разработанный с использованием передовой технологии прерывания вакуума,Выдвижной внутренний автоматический выключатель 12 кВобеспечивает надежную защиту от перегрузок и коротких замыканий, поддерживая при этом частые переключения. Он широко используется на подстанциях, промышленных объектах, коммерческих зданиях, электростанциях, горнодобывающих предприятиях и инфраструктурных проектах, где требуется надежная защита среднего напряжения.

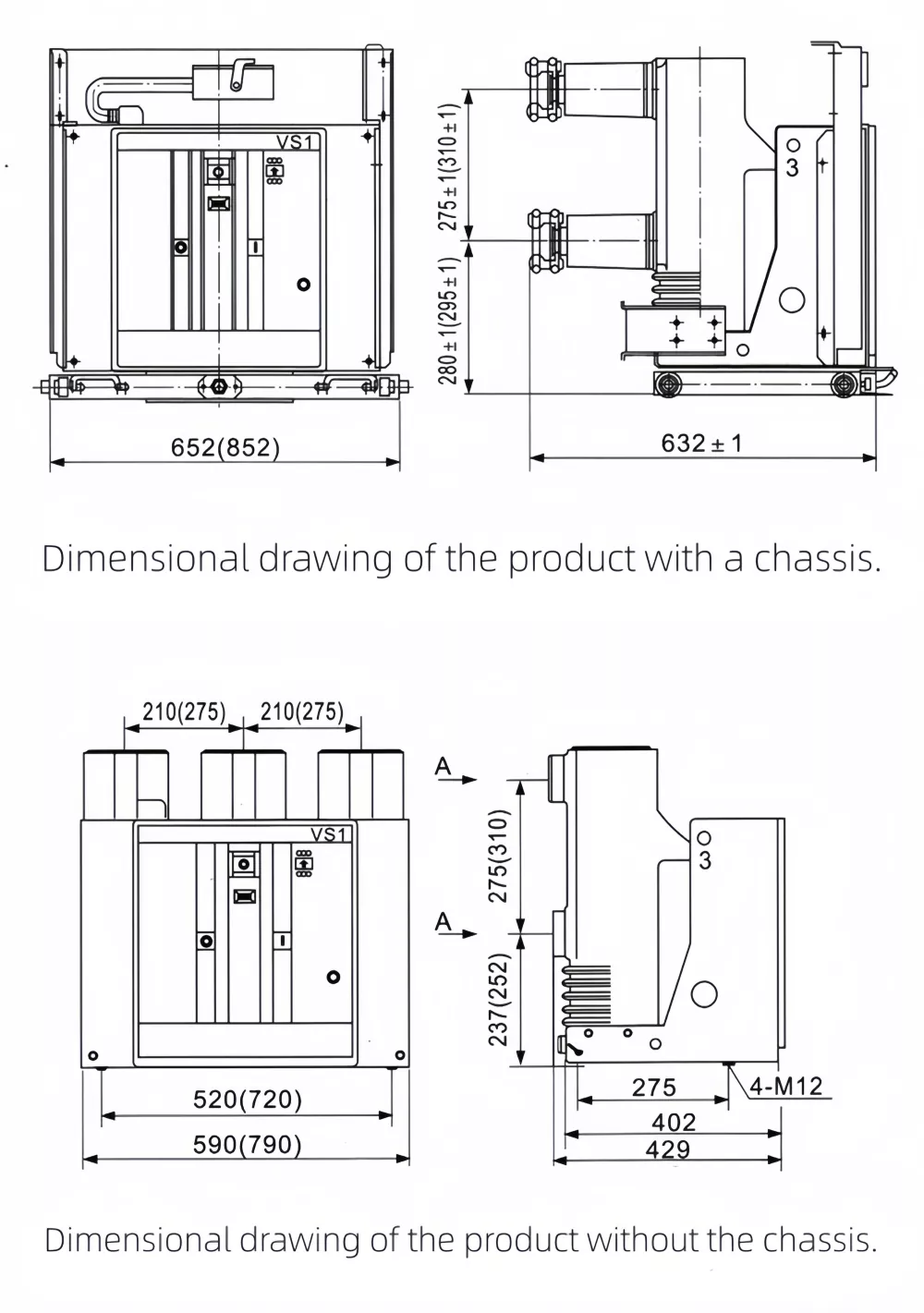

Размеры продукта

Особенности продукта

• Встроенный приводной механизм и корпус выключателя для компактной установки.
• Технология вакуумного прерывателя обеспечивает быстрое гашение дуги, низкие эксплуатационные расходы и длительный электрический срок службы.
• Полностью герметизированный полюсный узел обеспечивает работу без технического обслуживания и повышенную надежность изоляции.
• Поддерживает фиксированные и выдвижные конфигурации установки для гибкой интеграции распределительного устройства.
• Высокая механическая износостойкость до 10 000 рабочих циклов.
• Подходит для частого переключения в сложных промышленных условиях.
• Отличные изоляционные характеристики и стабильная диэлектрическая прочность.
• Совместим с KYN28 и другими распределительными устройствами среднего напряжения в металлическом корпусе.

Технические параметры

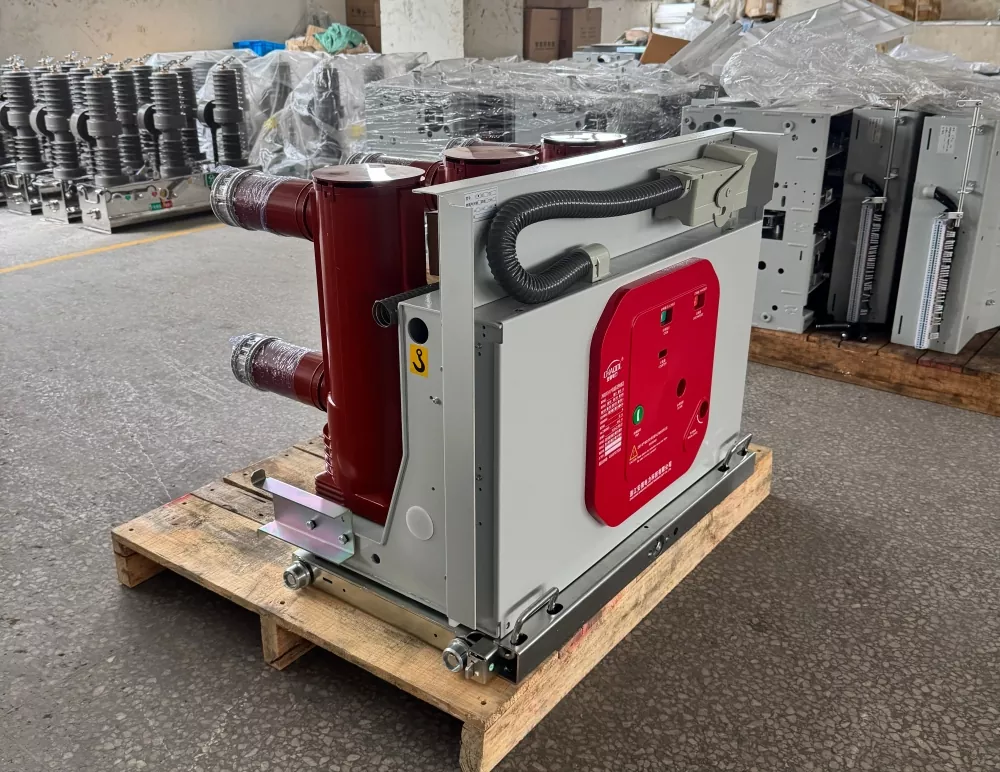

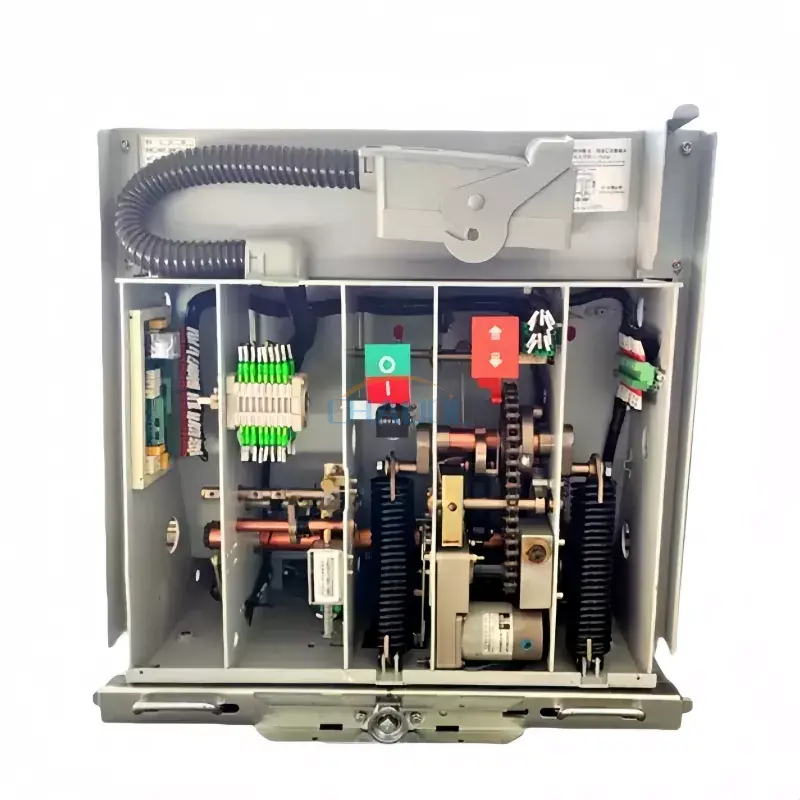

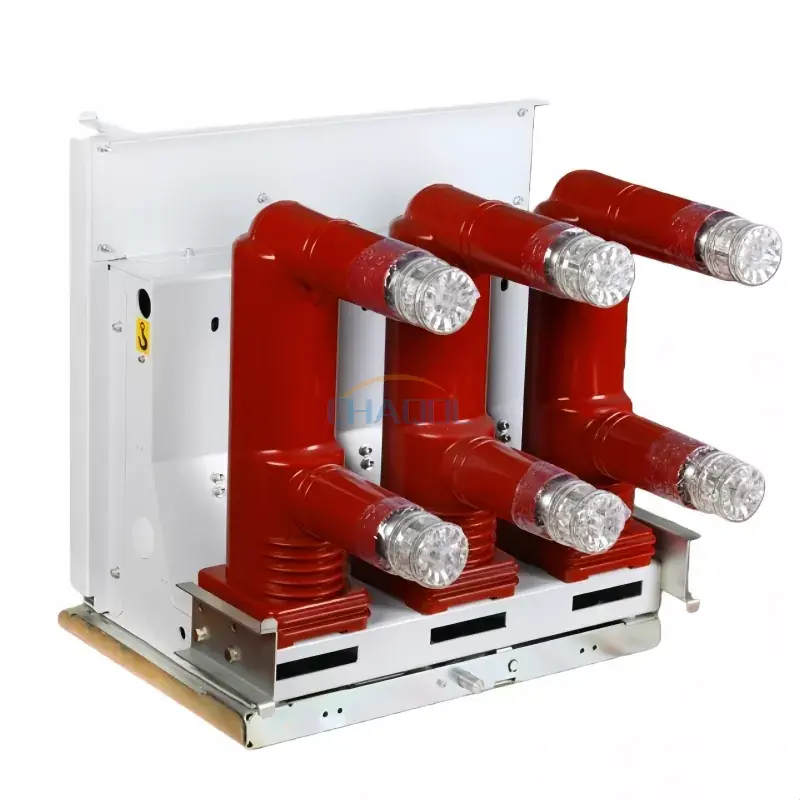

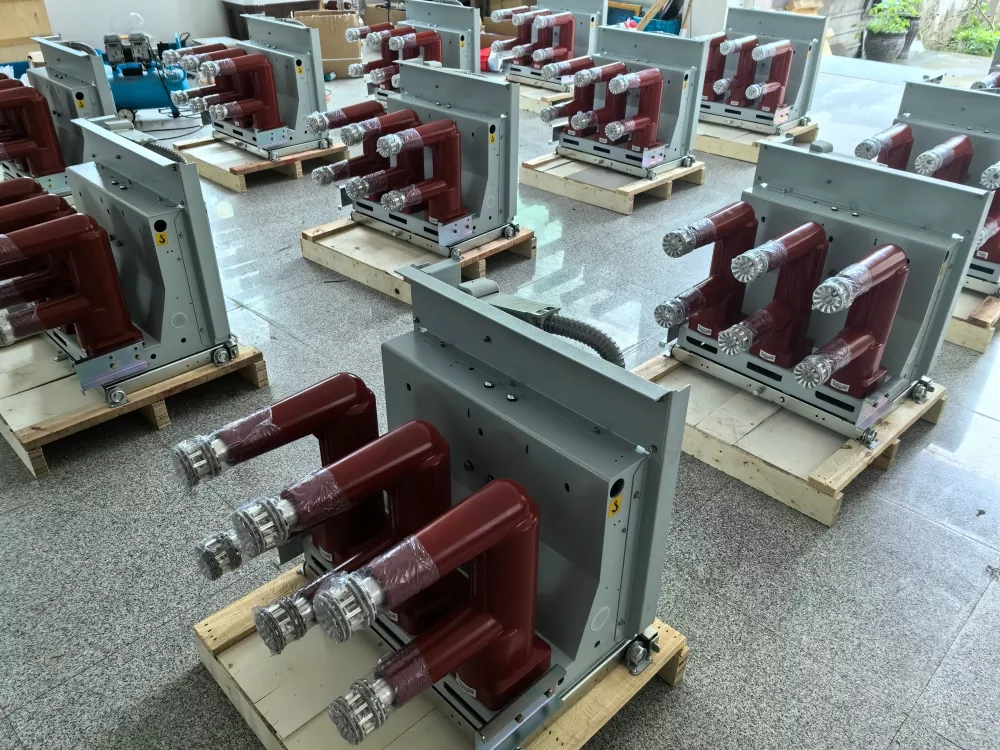

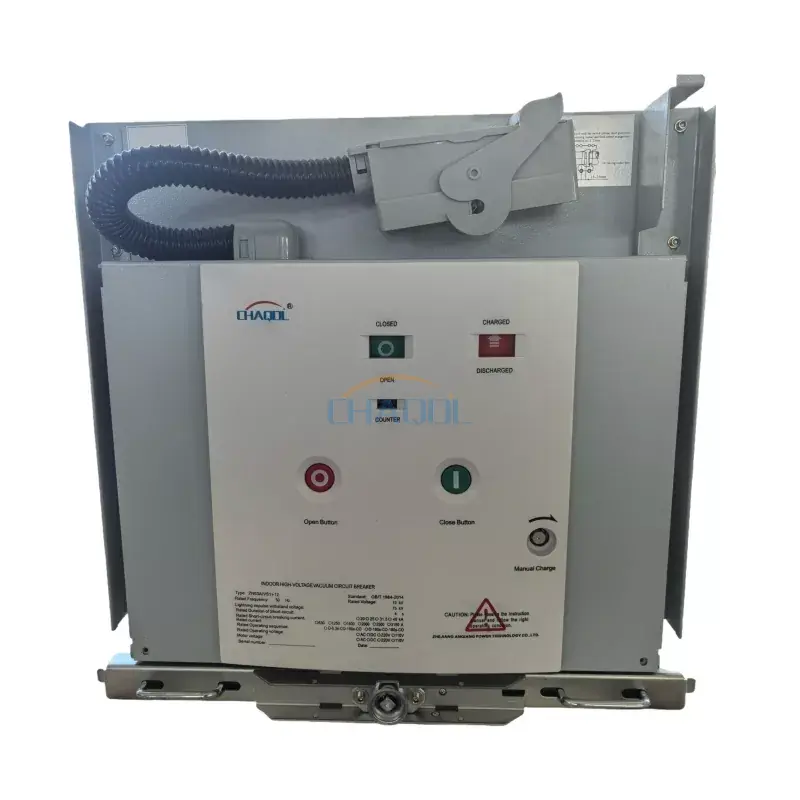

Реальные фотографии продукта

Конструктивные особенности

Выключатель имеет модульную конструкцию, объединяющую рабочий механизм с вакуумным прерывателем, что позволяет сократить пространство для установки и одновременно повысить стабильность работы. Герметичный вакуумный прерыватель эффективно исключает необходимость технического обслуживания, связанного с возникновением дуги, и обеспечивает превосходные изоляционные характеристики на протяжении всего срока службы.

Его выдвижная конструкция обеспечивает быструю замену и удобное обслуживание, не затрагивая весь узел распределительного устройства, что помогает сократить время простоя и затраты на техническое обслуживание в распределительных системах среднего напряжения.

Приложения

The Выдвижной внутренний автоматический выключатель 12 кВшироко применяется в электрических системах среднего напряжения, требующих надежной защиты и частых коммутационных операций.

• Распределительное устройство среднего напряжения (серия KYN28)
• Коммунальные подстанции
• Электростанции
• Промышленные производственные мощности
• Горные работы
• Металлургические заводы
• Химические перерабатывающие предприятия
• Коммерческие здания
• Проекты возобновляемой энергетики
• Электрораспределительные сети

Операционная среда

• Температура окружающей среды: от -10°C до +40°C (хранение до -30°C)
• Высота установки: до 1000 м (более высокая высота доступна по запросу)
• Максимальная сейсмическая интенсивность: 8 градусов.
• Подходит для сред, свободных от пожароопасности, риска взрыва, агрессивных газов, сильного загрязнения и чрезмерной вибрации.

Почему стоит выбрать этот продукт?

• Компактная выдвижная конструкция для простоты обслуживания.
• Необслуживаемая технология вакуумных прерывателей
• Длительный механический и электрический срок службы
• Надежная изоляция и коммутационная эффективность
• Подходит для частого переключения
• Совместимость с основными распределительными устройствами среднего напряжения.
• Низкие затраты на техническое обслуживание и высокая эксплуатационная надежность.

Часто задаваемые вопросы

Что такое выдвижной внутренний автоматический выключатель на 12 кВ?

Это вакуумный выключатель среднего напряжения, предназначенный для защиты и управления электрооборудованием путем отключения токов перегрузки и короткого замыкания во внутренних системах распределения электроэнергии.

Можно ли использовать этот выключатель с распределительным устройством KYN28?

Да. Он полностью совместим с металлическими распределительными устройствами KYN28 и другими аналогичными системами распределительных устройств среднего напряжения.

В чем преимущества выдвижной конструкции?

Выкатная конструкция обеспечивает быструю замену, упрощение технического обслуживания, сокращение времени простоя и повышение эксплуатационной безопасности по сравнению с стационарными выключателями.

Подходит ли этот выключатель для частого переключения?

Да. Механический срок службы до 10 000 операций и надежная технология вакуумного прерывателя предназначены для применений, требующих частого переключения.

В каких отраслях обычно используется этот продукт?

Он широко используется на подстанциях, электростанциях, промышленных объектах, в горнодобывающей, металлургической, химической промышленности, инфраструктурных проектах и ​​коммерческих системах распределения электроэнергии.
