Как внутренний трансформатор тока на 10 кВ может улучшить измерения и защиту в системах среднего напряжения

Аньцян СиларазрабатываетВнутренний трансформатор тока 10 кВдля измерения среднего напряжения и релейной защиты: модель LZZBJ9-10 имеет полностью закрытую изоляцию из эпоксидной смолы, варианты вторичного тока 5 А/1 А и несколько конфигураций первичного тока для распределения электроэнергии внутри помещений.

Трансформатор тока является ключевым компонентом электрических систем среднего напряжения, поскольку он преобразует высокий первичный ток в стандартизированный вторичный сигнал, который может безопасно обрабатываться счетчиками, оборудованием мониторинга и реле защиты. Внутренний трансформатор тока LZZBJ9-10 на 10 кВ предназначен для внутренних цепей переменного тока напряжением 10 кВ и ниже с частотой 50 Гц или 60 Гц. Его полностью закрытая конструкция из эпоксидной смолы сочетает в себе изоляцию, механическую защиту и компактную установку. Благодаря вариантам первичного тока от 5 А до 2500 А, вторичному току 1 А или 5 А и уровню изоляции 12/42/75 кВ его можно настроить для различных требований к измерению и защите.

Оглавление

1. Что такое внутренний трансформатор тока на 10 кВ?
2. Как это работает в системе среднего напряжения?
3. Какие технические параметры следует проверять покупателям?
4. Какие конструктивные особенности обеспечивают надежную работу?
5. Где он обычно используется?
6. Как выбрать правильный КТ?
7. Часто задаваемые вопросы
8. Поговорите с Anqiang Power для индивидуального решения

Что такое внутренний трансформатор тока на 10 кВ?

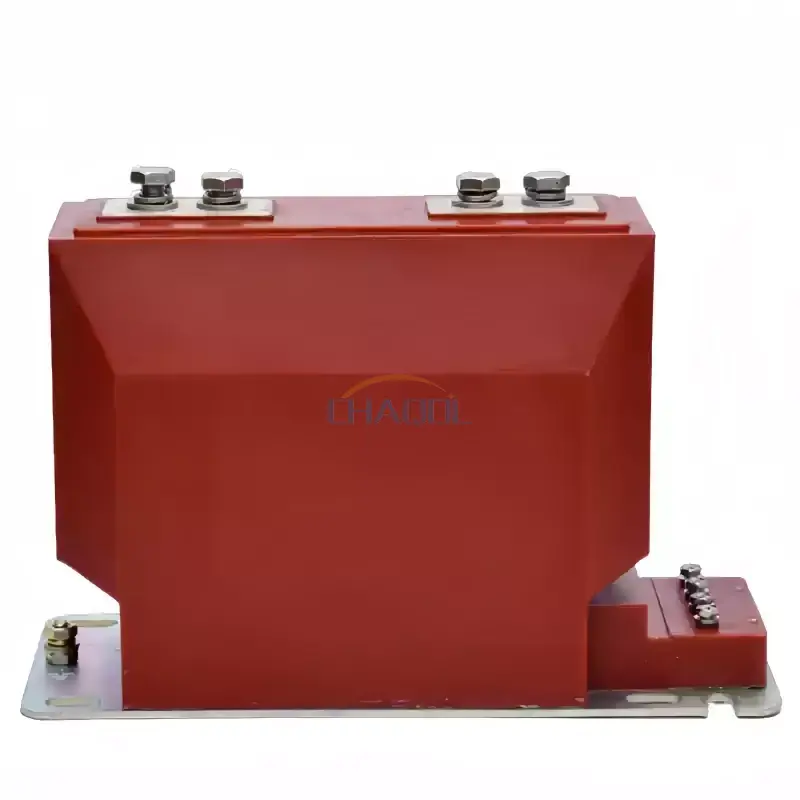

Трансформатор тока для помещений на 10 кВ — это измерительный трансформатор, предназначенный для измерения и контроля тока в внутренних электрических системах среднего напряжения. Вместо прямого подключения измерительных приборов и реле защиты к высоким первичным токам трансформатор снижает ток до стандартизированного вторичного значения, которое может обрабатываться последующим оборудованием.

Модель LZZBJ9-10 предназначена для цепей напряжением 10 кВ и ниже с номинальной частотой 50 Гц или 60 Гц. Согласно спецификациям производителя, он имеет полностью закрытую конструкцию из эпоксидной смолы и подходит для измерения тока, измерения энергии и релейной защиты.

Такое расположение создает электрическую изоляцию между первичной цепью и измерительным или защитным оборудованием, обеспечивая при этом полезный сигнал тока. В результате ТТ становится важным интерфейсом между мощным электрооборудованием и системами мониторинга низкого уровня.

Как это работает в системе среднего напряжения?

Принцип действия основан на электромагнитной индукции. Когда ток течет через первичный проводник, он создает магнитное поле в сердечнике трансформатора тока. Затем вторичная обмотка вырабатывает пропорциональный ток, который можно подключить к счетчикам, реле защиты или устройствам мониторинга.

Например, система распределения электроэнергии может пропускать сотни или тысячи ампер на первичной стороне, в то время как подключенное оборудование мониторинга рассчитано на гораздо меньший стандартизированный ток. Правильно выбранный трансформатор тока обеспечивает необходимый коэффициент трансформации, поэтому вторичная цепь может представлять основное рабочее состояние.

Функции измерения и защиты

• Текущее измерение:Обеспечивает пропорциональный сигнал для электросчетчиков и оборудования мониторинга.
• Энергетический менеджмент:Поддерживает системы измерения, используемые для мониторинга потребления электроэнергии и условий эксплуатации.
• Релейная защита:Подает сигналы тока на реле защиты при возникновении нештатных ситуаций или сбоев.
• Автоматизация дистрибуции:Предоставляет актуальную информацию для автоматизированных систем мониторинга и управления.

Поэтому трансформатор тока необходимо выбирать в соответствии как с обычными требованиями к измерениям, так и с характеристиками защиты электрической системы.

Какие технические параметры следует проверять покупателям?

Выбор трансформатора тока следует начинать с электрических параметров применения, а не только с физических размеров. Первичный ток, вторичный ток, класс точности, номинальная мощность, уровень изоляции и характеристики устойчивости к короткому замыканию влияют на то, подходит ли трансформатор тока для конкретного распределительного устройства или распределительной установки.

Перед заказом эти значения всегда следует сверять с фактической электрической конструкцией, подключенным оборудованием и применимыми требованиями проекта.

Какие конструктивные особенности обеспечивают надежную работу?

Полностью закрытая изоляция из эпоксидной смолы.

В LZZBJ9-10 используется литая конструкция из эпоксидной смолы, которая полностью закрывает внутренние компоненты. Такая конструкция обеспечивает электрическую изоляцию и одновременно защищает внутреннюю сборку от воздействия окружающей среды, обычно встречающегося в закрытых распределительных устройствах.

Компактная интегрированная конструкция

Железный сердечник, вторичная обмотка и система изоляции объединены в компактный корпус. Это полезно в тех случаях, когда панели распределительных устройств и распределительные шкафы имеют ограниченное пространство для установки. Компактная конструкция также может упростить интеграцию оборудования и схему вторичной проводки.

Защищенные вторичные клеммы

Усиленная клеммная коробка обеспечивает дополнительную защиту вторичной проводки. Вместе с основанием заземления и монтажной конструкцией это помогает обеспечить правильную установку и более безопасный доступ во время проверки и технического обслуживания.

Несколько текущих конфигураций

Различные конфигурации первичного тока позволяют одному и тому же семейству продуктов использоваться в широком спектре распределительных приложений. Доступные конфигурации простираются от слаботочных до сильноточных приложений до 2500 А в зависимости от конфигурации соответствующей модели.

Где он обычно используется?

Компактная конструкция и конструкция для среднего напряжения делают этот тип трансформатора тока подходящим для ряда электрических применений внутри помещений.

• Закрытое распределительное устройство:Обеспечивает сигналы тока для цепей измерения и защиты.
• Шкафы распределения питания:Поддерживает мониторинг фидеров и электрических нагрузок.
• Компактные подстанции:Соединяет первичные цепи с оборудованием измерения и защиты.
• Промышленные энергосистемы:Помогает контролировать условия эксплуатации электрооборудования на производственных объектах.
• Системы энергоменеджмента:Предоставляет текущую информацию для электрического мониторинга и анализа.
• Автоматизация дистрибуции:Поддерживает измерение тока для автоматического электрического управления и мониторинга.

В практических установках трансформатор может работать вместе с реле защиты, счетчиками энергии, контрольно-измерительными приборами и другим вторичным электрооборудованием. Это делает точность спецификации особенно важной при интеграции ТТ в существующую систему распределительного устройства.

Как выбрать правильный КТ?

Для инженеров, электротехнических подрядчиков, производителей распределительных устройств и групп по закупкам выбор продукта должен основываться на полном электрическом применении, а не только на номинальном напряжении.

1. Подтвердите напряжение системы.Убедитесь, что трансформатор тока подходит для реальной сети среднего напряжения, например, 10 кВ.
2. Определите первичный ток.Выберите номинал первичного тока, который соответствует ожидаемым условиям эксплуатации и системы.
3. Выберите вторичный ток.Проверьте, требуется ли нижестоящим счетчикам и реле защиты вторичный ток 1 А или 5 А.
4. Определите требования к точности.Для цепей измерения и защиты могут потребоваться разные классы точности.
5. Проверьте вторичную нагрузку.Номинальная мощность должна быть совместима с подключенной вторичной цепью.
6. Проверьте требования к изоляции.Убедитесь, что уровень изоляции соответствует электрической системе и проекту.
7. Проверьте условия механической установки.Необходимо проверить монтажные отверстия, положение клемм, доступное пространство в шкафу и способы заземления.

Для индивидуальных проектов предоставление поставщику информации о напряжении системы, первичном токе, вторичном токе, классе точности, номинальной нагрузке, среде установки и предполагаемом применении может значительно улучшить выбор модели и техническую коммуникацию.

Часто задаваемые вопросы

Какова основная функция внутреннего трансформатора тока 10 кВ?

Его основная функция заключается в преобразовании высокого первичного тока в стандартизированный меньший вторичный ток для измерения, мониторинга энергии и релейной защиты в электрических системах среднего напряжения.

Какие варианты вторичного тока доступны?

Спецификация LZZBJ9-10 поддерживает варианты номинального вторичного тока 1 А и 5 А. Соответствующая опция должна соответствовать подключаемому оборудованию учета или защиты.

Какой диапазон первичного тока можно настроить?

Перечисленные конфигурации охватывают номинальный ток первичной обмотки от 5 А до 2500 А. Точную конфигурацию следует выбирать в соответствии с электрическими требованиями проекта.

Можно ли использовать этот трансформатор тока как для измерения, так и для защиты?

Да. Продукт поддерживает различные комбинации классов точности для приложений измерения и защиты. Требуемая конфигурация должна определяться на основе схемы защиты и требований к измерениям.

Почему в конструкции CT используется эпоксидная смола?

Эпоксидная смола обеспечивает электрическую изоляцию и механическую герметизацию. Полностью закрытая конструкция также помогает защитить внутренние компоненты и обеспечивает стабильную работу в закрытых распределительных устройствах.

Где можно установить этот тип трансформатора тока?

Типичные области применения включают закрытые распределительные устройства, распределительные шкафы, компактные подстанции, промышленные энергосистемы, системы управления энергопотреблением и оборудование для автоматизации распределения.

Поговорите с Anqiang Power для индивидуального решения

При выборе трансформатора тока среднего напряжения важно правильное сочетание первичного и вторичного тока, класса точности, номинальной мощности, уровня изоляции и конструкции установки. LZZBJ9-10 предоставляет несколько вариантов конфигурации для внутренних энергосистем напряжением 10 кВ и ниже, что делает его пригодным для измерения и защиты в различных распределительных средах. Если вы планируете проект нового распределительного устройства, модернизируете существующий распределительный шкаф или вам нужен трансформатор тока, настроенный на определенные электрические параметры, узнайте больше о внутреннем трансформаторе тока 10 кВ исвязаться с намис вашими техническими требованиями для подходящего решения от Anqiang Power.
