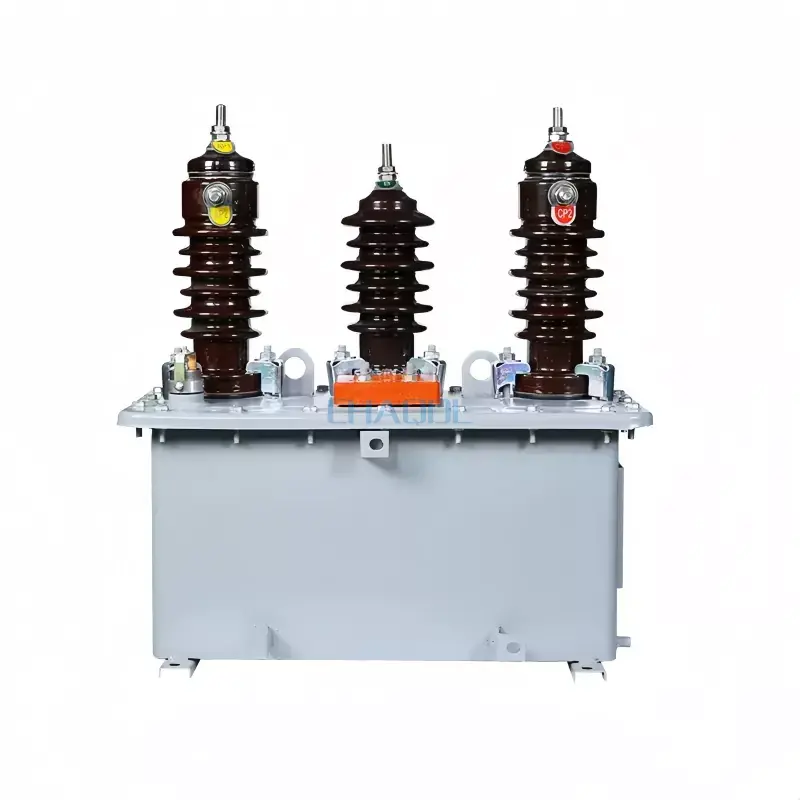

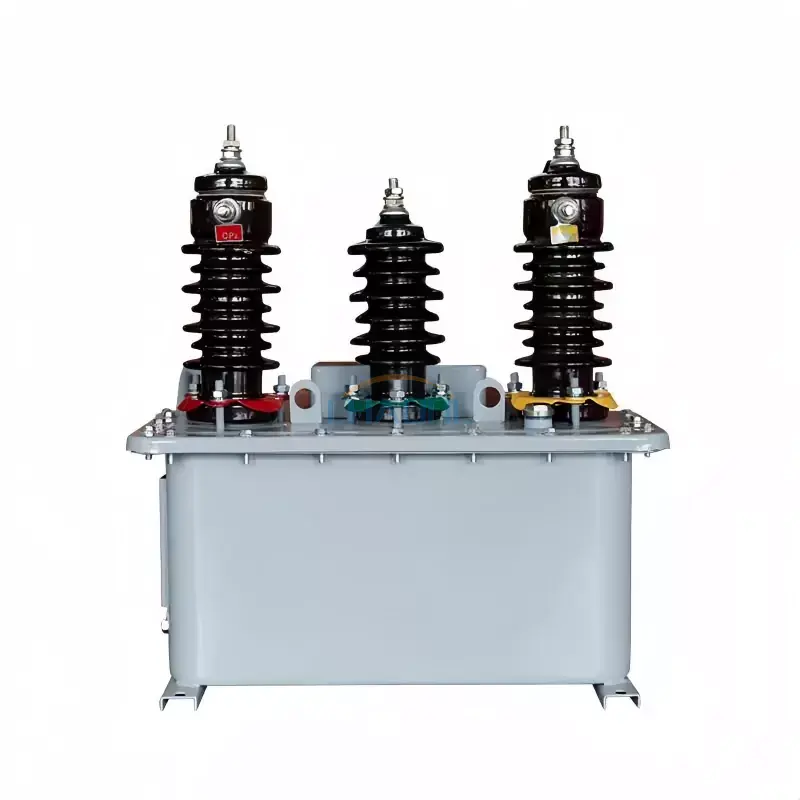

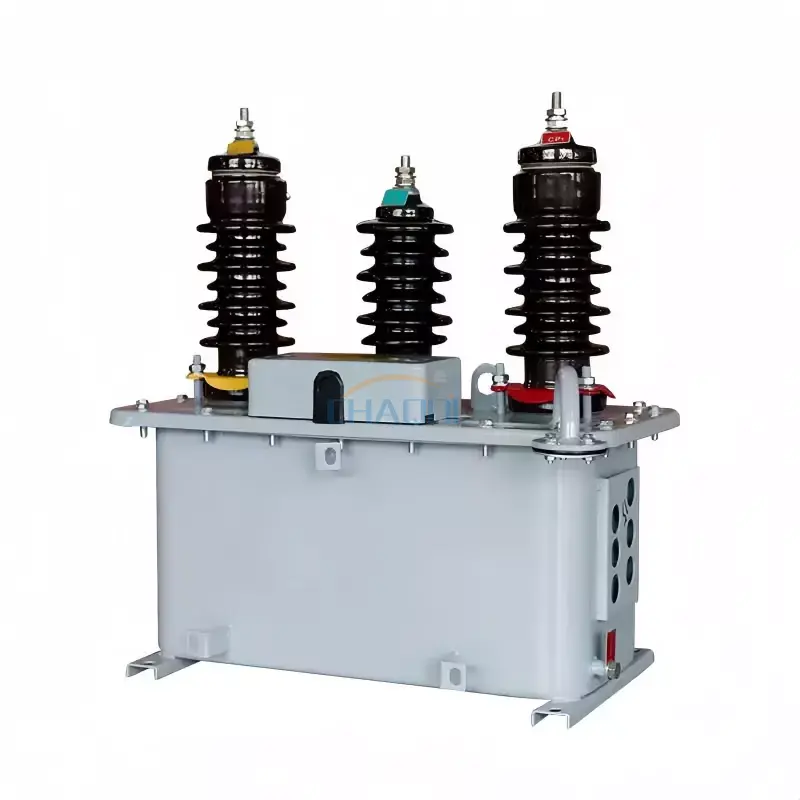

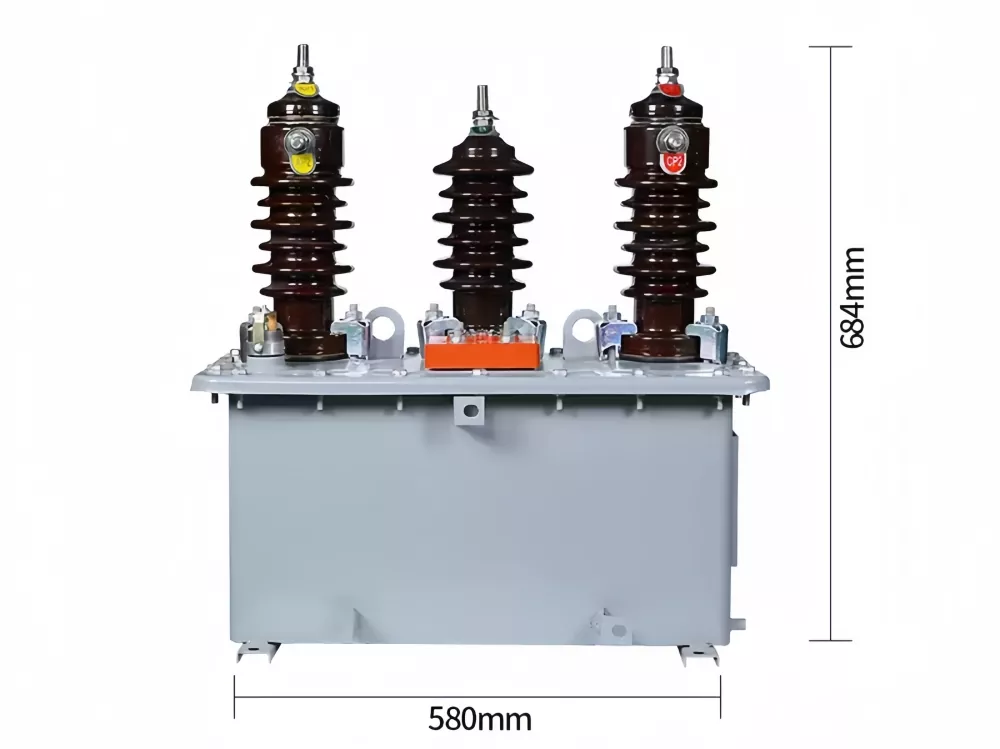

Этот масляный комбинированный измерительный трансформатор (модель JLS-10) предназначен для точного измерения и защиты в энергосистемах среднего напряжения. Он объединяет функции измерения напряжения и тока в одном маслонаполненном блоке, что делает его широко применимым в наружных распределительных сетях, подстанциях и промышленных системах мониторинга электропитания. В конструкции используется герметичная масляная изоляция, обеспечивающая стабильную работу в условиях длительной нагрузки и суровых воздействий окружающей среды.
Масляный комбинированный измерительный трансформатор предназначен для одновременного преобразования напряжения и тока для измерения электроэнергии и релейной защиты. Он подходит для распределительных систем напряжением 6, 10 и 35 кВ, особенно на наружных подстанциях, компактных трансформаторных подстанциях и промышленных электросетях, где надежность и прочность изоляции имеют решающее значение.
Интегрируя несколько функций измерения в одну структуру, он сокращает пространство для установки и повышает эффективность проводки системы, что делает его предпочтительным решением для современных приложений интеллектуальных сетей.
| Название продукта | Масляный комбинированный измерительный трансформатор | Модель продукта | JLS-10 |
| Уровень точности | 0,5/0,2 класс | Номинальное напряжение | 6/10/35КВ |
| Номинальная частота | 50 Гц | Коэффициент напряжения | 6000/100 |
Технические параметры секции напряжения масляных комбинированных измерительных трансформаторов JLS-35, 10, 6 и 3
|
Модель продукта |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Номинальное первичное напряжение |
35КВ |
10КВ |
6кВ |
3кВ |
|
Максимальное напряжение |
40,5 кВ |
11,5 КВ |
6,9 кВ |
3,5 КВ |
|
Номинальное вторичное напряжение |
100КВ |
|||
|
Максимальная емкость |
1000ВА |
460ВА |
320ВА |
320ВА |
|
Одноразовое испытание выдерживаемым напряжением промышленной частоты |
80 |
38 |
32 |
25 |
|
Номинальный уровень изоляции |
41/95/200 |
42.12.75 |
7.2/32/60 |
3,6/25/40 |
Технические параметры текущей секции масляных комбинированных измерительных трансформаторов JLS-35, 10, 6 и 3
|
Номинальный первичный ток |
Номинальный вторичный ток |
несколько ФС |
Множитель тока термостабильности 1 с |
Номинальный ток динамической стабильности, кратный |
|
|
Однопеременное соотношение |
0,5、1,2、5,5、7,5、10、15、20、25、30、40、50、60 、75、100、120、150、200、250、300、400、600、800 |
5А |
10 |
70 |
120 |
|
Двойное соотношение |
2,5-5,5-10, 7, 5-15, 10-20, 15-30, 20-40, 25-50, 30-60, 50-75, 100-20, 150-300, 250-500. |
||||
Он имеет полностью герметичную конструкцию масляного бака, обеспечивающую превосходные изоляционные характеристики и высокую устойчивость к влаге, пыли и загрязнению окружающей среды. Сердечник изготовлен из высококачественной кремниевой стали, чтобы минимизировать потери энергии, а прецизионные медные обмотки обеспечивают стабильную передачу тока и точные результаты измерений.
По сравнению с обычными отдельными трансформаторами, этот масляный комбинированный измерительный трансформатор значительно снижает сложность проводки и повышает эффективность установки на наружных подстанциях и в шкафах учета.
1. Подходит для наружной или внутренней установки в распределительных системах.
2. Температура окружающей среды: от -25℃ до +40℃.
3. Высота: ≤1000 м (большая высота требует индивидуального проектирования)
4. Применимо в средах, свободных от агрессивных газов, сильного загрязнения или сильной вибрации.
Вопрос 1: Какова основная функция масляного комбинированного измерительного трансформатора?
Ответ: Он объединяет измерение напряжения и тока в одном устройстве, обеспечивая точное измерение и релейную защиту для энергосистем среднего напряжения, таких как подстанции и распределительные сети.
В2: Где обычно устанавливается этот трансформатор?
Ответ: Он обычно используется на наружных подстанциях, компактных трансформаторных подстанциях, промышленных системах распределения электроэнергии и в измерительных шкафах, требующих стабильного измерения энергии.
В3: Какие уровни напряжения поддерживает это оборудование?
О: Стандартные модели поддерживают системы напряжением 3, 6, 10 и 35 кВ, что делает их пригодными для широкого спектра применений среднего напряжения.
В4: Каковы преимущества масляной изоляции?
О: Масляная изоляция обеспечивает превосходную диэлектрическую прочность, рассеивание тепла и долгосрочную эксплуатационную стабильность, особенно в суровых условиях эксплуатации.
В5: Как часто требуется техническое обслуживание?
О: Конструкция полностью герметична, поэтому требует минимального обслуживания. Рекомендуется регулярная проверка состояния масла и клеммных соединений.
В6: Можно ли настроить его для различных текущих коэффициентов?
О: Да, коэффициенты тока и вторичные параметры могут быть настроены в соответствии с требованиями проекта для соответствия различным системам измерения и защиты.
