Внутренний выключатель нагрузки высокого напряжения

Model:FZN25-12/FZR25-12D

Anqiang Power — китайский производитель высоковольтных выключателей нагрузки для помещений. Наши выключатели нагрузки имеют уникальную конструкцию конструкции передачи, в которой камера гашения дуги выдерживает высокое напряжение только в моменты замыкания и размыкания. Поэтому они компактны и легки, что позволяет одновременно работать как изолирующему контакту, так и дугогасящему контакту.

Отправить запрос

Описание продукта

Аньцян Силапредставляет серии FZN25 и FZRN25, новое поколениевнутренние выключатели нагрузки высокого напряжениядля кольцевых главных блоков (RMU) 12 кВ, 50 Гц. Разработан с использованиемизолирующий контакт прямого действия, связанный с вакуумным прерывателем, эти переключатели обеспечиваютвключение/размыкание нагрузки без дугии надежныйзащита от короткого замыкания(для ФЗРН25). Независимо от того, эксплуатируете ли вы подстанцию, шкаф для сбора энергии ветра или промышленное предприятие, наша серия FZN25/FZRN25 обеспечивает надежный контроль нагрузки и безопасность.

ФЗН25 или FZRN25: какая модель подходит для вашего трансформатора и RMU?

ФЗН25-12Д/Т630-20

Чистый переключатель нагрузки

✓ Номинальный ток:630А
✓ Разрыв короткого замыкания:Нет (без предохранителя)
✓ Лучше всего для:Переключение кабельной петли, главный выключатель RMU, частые циклы нагрузки
✓ Типичное использование:Переключение трансформатора холостого хода до 1250 кВА.

ФЗРН25-12Д/Т125-31,5

Устройство с комбинированным предохранителем

✓ Номинальный ток:125 А (нагрузка) / 31,5 кА (неисправность)
✓ Разрыв короткого замыкания:31,5кА (предохранитель СДЛАЖ-12)
✓ Лучше всего для:Первичная защита трансформатора, изоляция повреждений до 31,5 кА
✓ Ток передачи:2000А (плавная координация выключателя нагрузки и предохранителя)

📍 Руководство по применению и выбору: реальные сценарии

✅ Сценарий 1: Главный кольцевой блок 12 кВ (RMU) в качестве переключателя входящего/кольцевого контура.
ИспользоватьФЗН25в качестве главного выключателя нагрузки. Он обрабатывает контурный ток 630 А, замыкая и размыкая кольцевую сеть. Встроенный заземлитель обеспечивает безопасное заземление во время технического обслуживания.

✅ Сценарий 2: Защита фидера трансформатора (например, 1000 кВА, 1250 кВА)
ВыбиратьФЗРН25. Предохранитель (SDLAJ-12) устраняет междуфазные замыкания и замыкания на землю до 31,5 кА, а вакуумный выключатель нагрузки выдерживает нормальный ток нагрузки до 125 А. Идеально подходит дляшкафы для сбора энергии ветра и солнцаикомпактные подстанции.

✅ Сценарий 3: Переключение трансформатора без нагрузки (≤1250 кВА)
И FZN25, и FZRN25 могут отключать трансформаторы холостого хода благодаря высокому восстановлению диэлектрической проницаемости вакуумной камеры. Однако, если вы ожидаете частых коротких замыканий, всегда отдавайте предпочтениеФЗРН25.

📋 Технические характеристики

Название проекта	Значение параметра
Название проекта	ФЗН25-12Д/Т630-20	ФЗРН25-12Д/Т125-31,5
Номинальное напряжение	12 КВ
Номинальная частота	50 Гц
Номинальный ток динамической стабильности	50 КА	—
Номинальный ток отключения активной нагрузки	630 А	125 А
Номинальный ток отключения в замкнутом контуре	630 А	125 А
Номинальный зарядный ток кабеля и ток отключения	10 А
Отключение ненагруженного трансформатора (мощности)	1250 кВА
Номинальный ток отключения при коротком замыкании	—	31,5 КА
Номинальный ток передачи	—	2000 А
Модель предохранителя	—	СДЛАЖ-12
Выходная энергия удара	—	2–5 Дж (средний)
Номинальный ток включения при коротком замыкании	50 КА
Номинальный ток динамической устойчивости заземлителя	50 КА
Заземлитель 2S, термостабильный ток	20 КА
Номинальное напряжение вспомогательной цепи	AC/DC220,110
Механическая жизнь	10 000 раз

📐 Контурные чертежи и разбивка компонентов

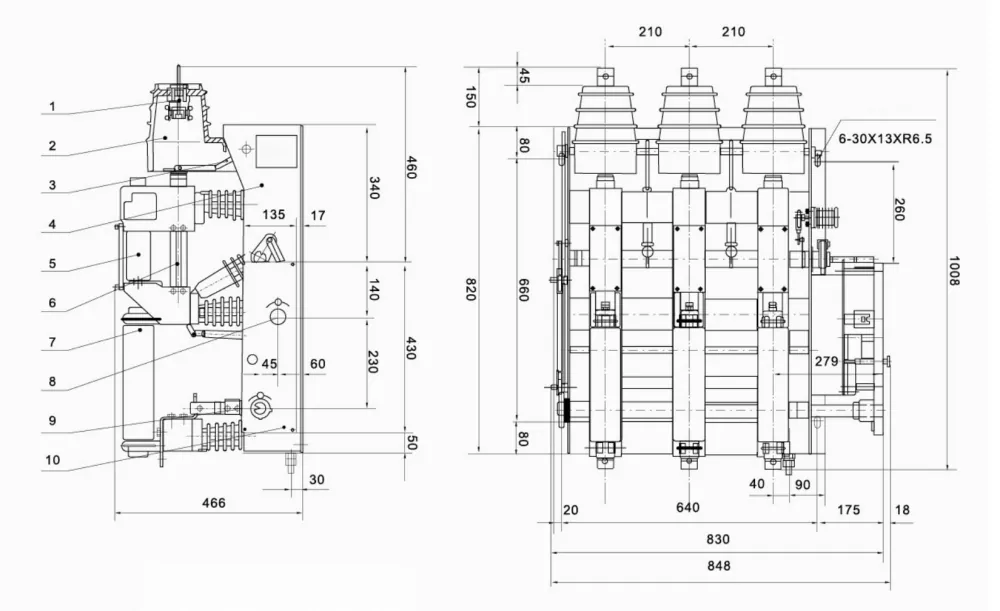

ФЗРН25-12Д– 1. Неподвижный контакт, 2. Изоляционная крышка, 3. Клапан, 4. Рама, 5. Вакуумный прерыватель, 6. Токопроводящий цилиндр, 7. Предохранитель, 8. Вал накопителя энергии, 9. Вал заземлителя, 10. Панель управления.

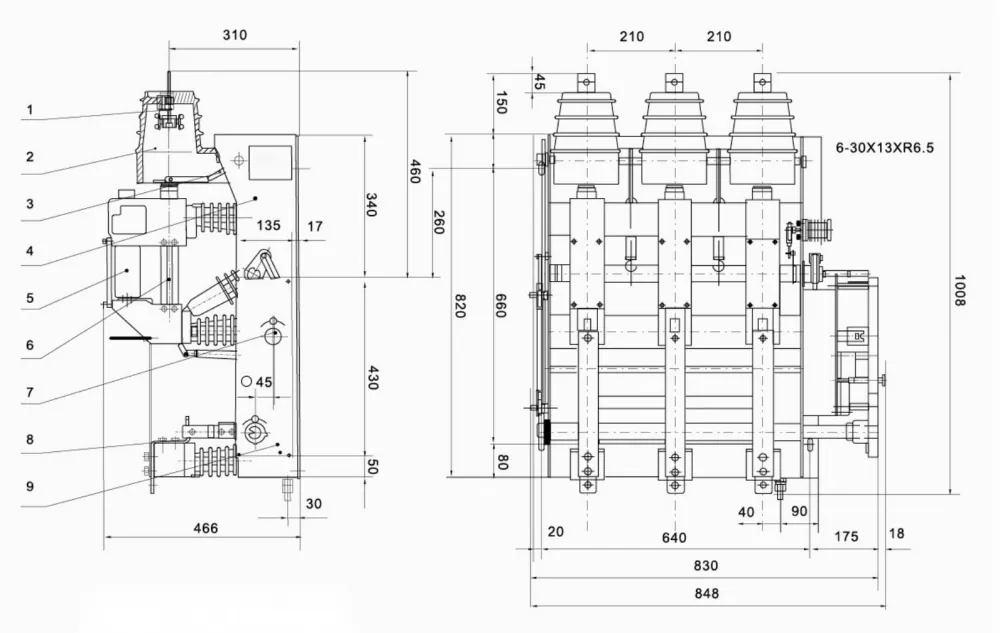

ФЗН25-12Д– такая же прочная конструкция, но без держателя предохранителя. Разъединительный контакт прямого действия + вакуумный прерыватель обеспечивают безопасное переключение нагрузки.

Обе модели совместимы сKYN28-12, HXGN-12 и модульные корпуса RMU. Дополнительный механизм электродвигателя доступен для удаленной интеграции SCADA. Свяжитесь с нами для получения чертежей САПР (DXF/PDF).

🏭 Почему Anqiang Power? – Ваш надежный партнер по выключателям нагрузки 12 кВ

Прямая связь с фабрикой– Никаких посредников, лучшая цена и время выполнения заказа (15-25 дней).
Тип протестирован– GB3804, IEC 60265-1, полностью сертифицирован.
Настройка готова– Электрическое управление, вспомогательные выключатели, специальные блокировки.
Глобальные ссылки– Поставляется в Юго-Восточную Азию, Ближний Восток, Африку, Южную Америку.

📌 Реальные ссылки на проекты:

✅ Филиппины– Более 200 единиц FZN25-12D/T630-20 поставлено коммунальной компании в Метро Манила для модернизации шкафов RMU (2024–2025 гг.).

✅ Вьетнам– 150 комплектов FZRN25-12D/T125-31.5 развернуты в шкафах для сбора солнечной энергии (провинция Биньтхуан, проект мощностью 50 МВт).

Часто задаваемые вопросы

В1: В чем разница между FZN25 и FZRN25?
О: FZN25 представляет собой переключатель чистой нагрузки (макс. 630 А, без внутреннего предохранителя). FZRN25 представляет собой комбинированное устройство с предохранителем (выключатель нагрузки + предохранитель), способное отключать токи короткого замыкания до 31,5 кА. Используйте FZRN25, если вам нужна защита трансформатора от короткого замыкания.

Вопрос 2: Что означает «номинальный ток переключения» на FZRN25?
A: Ток переключения (2000 А) — это максимальный ток, который может отключить выключатель нагрузки при срабатывании предохранителя. Выше этого значения только предохранитель прерывает неисправность. FZRN25 компании Anqiang Power обеспечивает надежную координацию.

В3: Могу ли я установить электропривод на FZN25/FZRN25?
О: Да, оба поддерживают электрическую работу с напряжением переменного/постоянного тока 110 В или 220 В. Идеально подходит для дистанционного управления и систем SCADA.

В4: Каков механический срок службы этих выключателей нагрузки?
A: 10 000 операций при нормальных условиях эксплуатации благодаря герметичному вакуумному прерывателю и прочному пружинному механизму.

В5: предоставляете ли вы образцы перед оптовым заказом?
А: Абсолютно. Предпроизводственные образцы доступны со сроком поставки 7-10 дней. Мы также поддерживаем заводские свидетели испытаний.

📩 Вам нужно индивидуальное решение или прайс-лист?

Сообщите нам свой номинальный ток, тип работы (ручной/электрический) и мощность трансформатора. Мы ответим в течение 24 часов.
