Краткое содержание статьи:Надежная защита среднего напряжения требует большего, чем просто устранение неисправности. Коммунальным предприятиям и промышленным операторам также необходимы быстрое переключение, стабильные механические характеристики, низкие требования к техническому обслуживанию и совместимость со все более интеллектуальными распределительными сетями. АнНаружный автоматический выключатель с постоянными магнитамисочетает в себе технологию прерывания вакуума с рабочим механизмом с постоянными магнитами для удовлетворения этих требований. В этой статье объясняется, как работает эта технология, где ее можно применять, какие технические факторы следует оценить перед покупкой и как она может помочь снизить эксплуатационные проблемы в современных системах распределения электроэнергии.
Распределительные сети среднего напряжения работают в сложных условиях. Неисправность фидера, трансформаторного соединения, промышленного автобуса, железнодорожной энергосистемы или установки возобновляемой энергии может привести к прерыванию электроснабжения и потенциальному повреждению ценного оборудования. Таким образом, автоматический выключатель является важной частью защитной цепи.
Однако современные операторы сталкиваются одновременно с несколькими проблемами. Оборудование может быть установлено на открытом воздухе, где оно подвергается воздействию влаги, пыли, ультрафиолетового излучения, перепадов температур и других воздействий окружающей среды. В то же время распределительные сети становятся все более автоматизированными, что создает спрос на оборудование, способное последовательно реагировать на электрические команды и взаимодействовать с интеллектуальными системами защиты и управления.
Традиционные отбойные молотки с механическим приводом могут работать эффективно, но их рабочие механизмы содержат множество движущихся частей. Механический износ, требования к регулировке и нестабильная работа в течение длительного периода эксплуатации могут стать проблемой, особенно в установках, требующих частого переключения.

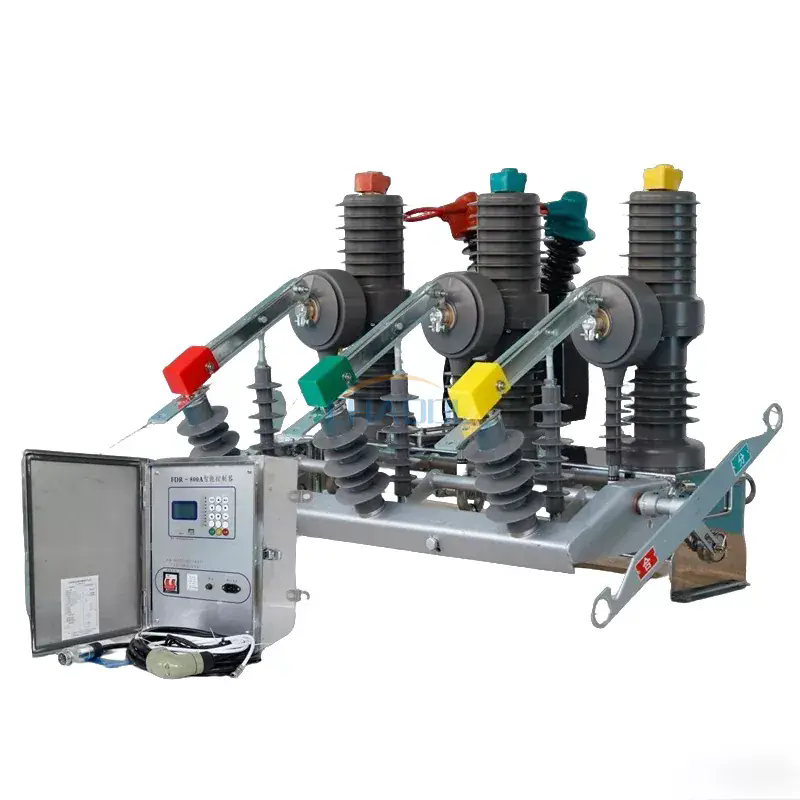

Наружный автоматический выключатель с постоянными магнитами решает эти проблемы, сочетая вакуумный прерыватель с приводом с постоянным магнитом. Результатом является компактное коммутационное решение среднего напряжения, обеспечивающее надежную работу, уменьшенную механическую сложность и интеграцию в современные распределительные системы.
Принцип работы основан на двух основных технологиях:прерывание вакуумаисрабатывание постоянного магнита.
Во время нормальной работы автоматический выключатель пропускает ток по своему проводящему пути. Когда система защиты определяет ненормальное состояние, приводной механизм получает команду на размыкание контактов. Привод с постоянными магнитами приводит в движение механизм, разъединяя контакты внутри вакуумного прерывателя.
При размыкании контактов может на короткое время образоваться электрическая дуга. Поскольку контакты расположены внутри вакуумного прерывателя, дуга быстро гаснет, когда ток проходит через естественную точку прерывания. Затем цепь электрически изолируется от места повреждения.
Для операций закрытия привод перемещает контакты обратно в требуемое положение. Контролируемое движение помогает обеспечить повторяемость переключения.
Эту последовательность операций можно резюмировать следующим образом:
Сочетание этих технологий особенно полезно там, где операторам требуется быстрое переключение и надежная механическая работа, не полагаясь на сложную пружинную рабочую конструкцию.
Приводной механизм оказывает непосредственное влияние на надежность выключателя. Механизм с постоянными магнитами использует электромагнитную силу для управления движением переключающего механизма и поддержания его рабочего положения.
По сравнению с механизмами, содержащими большее количество элементов механической передачи, привод с постоянными магнитами может иметь меньшее количество движущихся компонентов. Это уменьшает потенциальные точки механического износа и помогает поддерживать стабильное поведение при открытии и закрытии.
| Рассмотрение | Механизм постоянного магнита | Традиционный механический механизм |
|---|---|---|
| Механическая сложность | Относительно простая операционная структура | Может содержать больше деталей механической трансмиссии |
| Перемещение компонентов | Уменьшенное количество механических движущихся частей. | Обычно больше механических компонентов |
| Требование к техническому обслуживанию | Разработан для эксплуатации с низкими эксплуатационными расходами | Может потребоваться периодическая проверка и регулировка. |
| Согласованность переключения | Стабильное электромагнитное срабатывание | Может в большей степени зависеть от механического состояния |
| Частое переключение | Хорошо подходит для применений, требующих повторяющихся операций. | Выбор зависит от конструкции механизма и рабочего цикла. |
Практическое преимущество заключается не просто в уменьшении количества компонентов. Приводной механизм также является важным фактором, когда автоматические выключатели устанавливаются в местах, где доступ для обслуживания затруднен или где незапланированный простой может привести к значительным эксплуатационным расходам.
Правильно спроектированный автоматический выключатель с постоянными магнитами наружного применения содержит несколько согласованных электрических, механических и изолирующих компонентов. Каждый компонент способствует безопасному переключению и надежной работе.
Поскольку эти компоненты работают вместе, выбор никогда не должен основываться только на номинальном напряжении. Следует учитывать полную электрическую нагрузку, среду установки, требования к управлению и стратегию защиты системы.
Одним из наиболее важных преимуществ является упрощенная механическая система управления. Благодаря меньшему количеству точек механического износа можно сократить рутинную механическую регулировку. Это может быть особенно ценно для наружных подстанций, удаленных распределительных сетей и промышленных объектов, где доступ для обслуживания затруднителен.
Приведение в действие постоянного магнита обеспечивает контролируемое электромагнитное движение. Последовательное размыкание и замыкание важно, когда выключатель неоднократно активируется системами защиты, автоматизации или дистанционного управления.
Вакуумная дугогасительная камера обеспечивает эффективное гашение дуги, не требуя использования в камере выключателя обычных изолирующих газов или жидких сред для гашения дуги. Это делает вакуумную технологию хорошо подходящей для многих приложений распределения среднего напряжения.
Привод спроектирован для эффективной работы, что может помочь снизить энергию, необходимую для операций переключения. Точное энергопотребление зависит от конкретной конфигурации и системы управления, поэтому перед окончательным выбором всегда следует проверять спецификации проекта.
Наружное распределительное оборудование должно быть защищено от воздействия окружающей среды. Соответствующим образом спроектированный корпус выключателя для наружного применения помогает защитить внутренние компоненты от влаги, пыли, ультрафиолетового излучения и изменяющихся погодных условий.
Для применений, требующих многократного переключения, важным критерием покупки является механическая долговечность. В спецификации продукта Anqiang указан механический срок службы до 10 000 операций для соответствующей конфигурации наружного автоматического выключателя с постоянными магнитами.
Современные энергетические сети все чаще полагаются на дистанционное управление, мониторинг и автоматическое устранение неисправностей. Правильно сконфигурированный автоматический выключатель с постоянными магнитами может поддерживать интеграцию со SCADA и системами автоматизации распределения, что позволяет операторам создавать более быстродействующие электрические сети.
Выбор автоматического выключателя только по его названию или классу напряжения может привести к неподходящей конфигурации. Покупателям следует сравнить характеристики выключателя с фактическими электрическими характеристиками установки.
| Параметр | Пример спецификации | Почему это важно |
|---|---|---|
| Номинальное напряжение | 12 кВ / 24 кВ | Должно соответствовать номинальному классу напряжения распределительной системы. |
| Номинальная частота | 50 Гц | Должно соответствовать частоте энергосистемы. |
| Номинальный ток | 630 А/1250 А | Определяет способность выдерживать непрерывный ток. |
| Ток отключения при коротком замыкании | 20 кА / 25 кА | Указывает на способность автоматического выключателя прерывать ток короткого замыкания. |
| Пиковый выдерживаемый ток | 50 кА / 63 кА | Важно для оценки кратковременного электромагнитного стресса. |
| Выдерживаемое напряжение грозового импульса | 125 кВ / 145 кВ | Важен для координации изоляции и защиты от переходных процессов. |
| Механическая жизнь | До 10 000 операций | Полезно, когда ожидается частое переключение. |
В информации о продукте, предоставленной Anqiang, указаны конфигурации с номинальным напряжением 12 кВ и 24 кВ, номинальные токи 630 А и 1250 А, а также отключающая способность при коротком замыкании 20 кА и 25 кА для соответствующих моделей.
Фактический выбор всегда должен основываться на всей конструкции системы, применимых стандартах, координации защиты и требованиях конкретного проекта, а не на предположении, что каждая конфигурация имеет одинаковые номиналы.
Сочетание наружной конструкции, вакуумного прерывания и работы на постоянных магнитах делает это оборудование пригодным для широкого спектра применений среднего напряжения.
Аньцян определяет подстанции коммунальных предприятий, распределительные сети, электрификацию железных дорог, горнодобывающую промышленность, промышленные энергосистемы и установки возобновляемых источников энергии среди областей применения своего наружного автоматического выключателя с постоянными магнитами.
Правильный автоматический выключатель следует выбирать, начиная с электрической системы, а не с каталога продукции. Практичный процесс выбора может предотвратить как занижение технических характеристик, так и ненужный завышение размеров.
Этот подход более надежен, чем выбор автоматического выключателя исключительно по номинальному току или покупной цене. Более низкие первоначальные затраты могут стать дорогостоящими, если оборудование сложно обслуживать, оно несовместимо с системой управления или неправильно согласовано с уровнем неисправности.
Хотя автоматические выключатели с постоянными магнитами предназначены для сокращения механического обслуживания, низкие эксплуатационные расходы не означают отсутствие проверок. Дисциплинированная программа эксплуатации остается важной для оборудования среднего напряжения.
Для наружного оборудования экологический контроль особенно важен. Влага, загрязнение, коррозия и механические повреждения могут постепенно влиять на изоляцию и надежность работы, даже если сам выключатель имеет прочную конструкцию.
Поэтому программа профилактического обслуживания должна быть сосредоточена на всей установке, а не рассматривать автоматический выключатель как изолированный компонент.
Наружный автоматический выключатель с постоянными магнитами представляет собой автоматический выключатель среднего напряжения, который сочетает в себе вакуумный прерыватель с приводным механизмом с постоянным магнитом. Он предназначен для надежного переключения и устранения неисправностей в наружных распределительных и промышленных энергосистемах.
Конфигурация зависит от производителя и требований проекта. Семейство продуктов Anqiang ZW32-12G и ZW32-24G предназначено для приложений среднего напряжения 12 кВ и 24 кВ.
Этот механизм может снизить механическую сложность, обеспечить равномерное переключение, уменьшить механический износ и обеспечить эксплуатацию, не требующую особого обслуживания. Эти характеристики особенно ценны для оборудования, подвергающегося частому переключению.
Да. Правильно сконфигурированное устройство может быть интегрировано с системами автоматизации распределения, SCADA, удаленного мониторинга и интеллектуальной защиты. Точная конфигурация связи и управления должна быть подтверждена для каждого проекта.
Да. Наружные автоматические выключатели с постоянными магнитами можно использовать в участках среднего напряжения систем распределения солнечной и ветровой энергии, где их характеристики напряжения, тока, отключения при повреждении, изоляции и управления соответствуют требованиям установки.
Механическая выносливость зависит от конкретной модели и условий эксплуатации. В применимой спецификации Anqiang указан механический срок службы до 10 000 операций.
Для получения точных технических рекомендаций укажите напряжение системы, номинальный ток, уровень короткого замыкания, частоту, среду установки, коммутационную нагрузку, управляющее напряжение, требования к автоматизации, способ монтажа и любые применимые стандарты проекта. Предоставление этой информации на раннем этапе может уменьшить количество изменений в спецификации в дальнейшем.
Наружный автоматический выключатель с постоянными магнитами — это больше, чем обычное коммутационное устройство с другим приводом. Комбинируя вакуумное прерывание с работой постоянного магнита, он удовлетворяет нескольким практическим требованиям современных сетей среднего напряжения: надежное переключение, уменьшенная механическая сложность, меньшие требования к техническому обслуживанию, адаптируемость к открытому пространству и совместимость со все более автоматизированными системами распределения электроэнергии.
Самым важным моментом для покупателей является соответствие автоматического выключателя фактической электрической нагрузке. Прежде чем принимать окончательное решение, необходимо оценить номинальное напряжение, постоянный ток, отключающую способность при коротком замыкании, уровень изоляции, частоту коммутации, условия окружающей среды, архитектуру управления и требования к установке.
Аньцян предлагает решения для наружных автоматических выключателей с постоянными магнитами для приложений среднего напряжения с конфигурациями, разработанными для систем 12 кВ и 24 кВ и приложений, начиная от распределительных сетей и подстанций до промышленных, железнодорожных, горнодобывающих проектов и проектов в области возобновляемых источников энергии.
Ищете надежный наружный автоматический выключатель с постоянными магнитами для вашего проекта среднего напряжения?Поделитесь информацией о напряжении вашей системы, номинальном токе, уровне неисправности, среде установки и требованиях к управлению сАньцянчтобы обсудить подходящую конфигурацию.Связаться с намидля получения информации о продукте, технической поддержки и решения, соответствующего вашему приложению.
Важный:Выбор и установка автоматического выключателя должны выполняться квалифицированными специалистами-электриками в соответствии с применимыми местными стандартами, требованиями защиты системы и технической документацией производителя.
-
