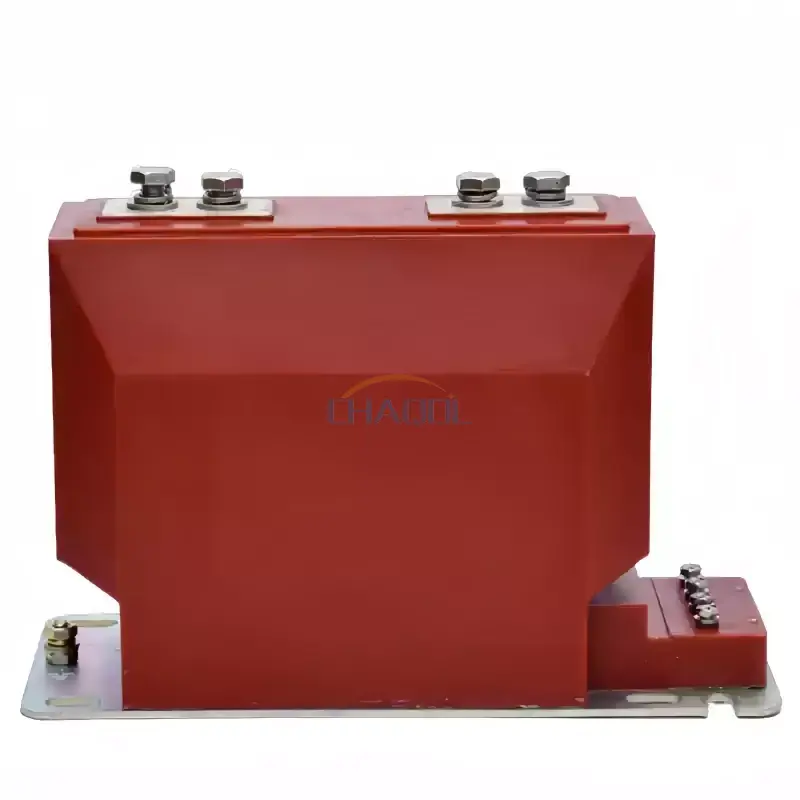

Внутренний трансформатор тока 10 кВ

Трансформатор тока для внутреннего применения на 10 кВ (модель LZZBJ9-10) предназначен для точного измерения тока и защиты внутренних энергосистем среднего напряжения. Его обычно устанавливают в щитах распределительных устройств, измерительных шкафах и компактных подстанциях, где при непрерывной работе требуются стабильный выходной сигнал и надежность изоляции.

В системах автоматизации распределения и промышленных энергосетях внутренний трансформатор тока 10 кВ играет решающую роль в преобразовании высокого первичного тока в стандартизированные вторичные сигналы для приборов учета и реле защиты. Литая конструкция из эпоксидной смолы повышает механическую прочность и обеспечивает стабильную работу во влажных или пыльных помещениях.

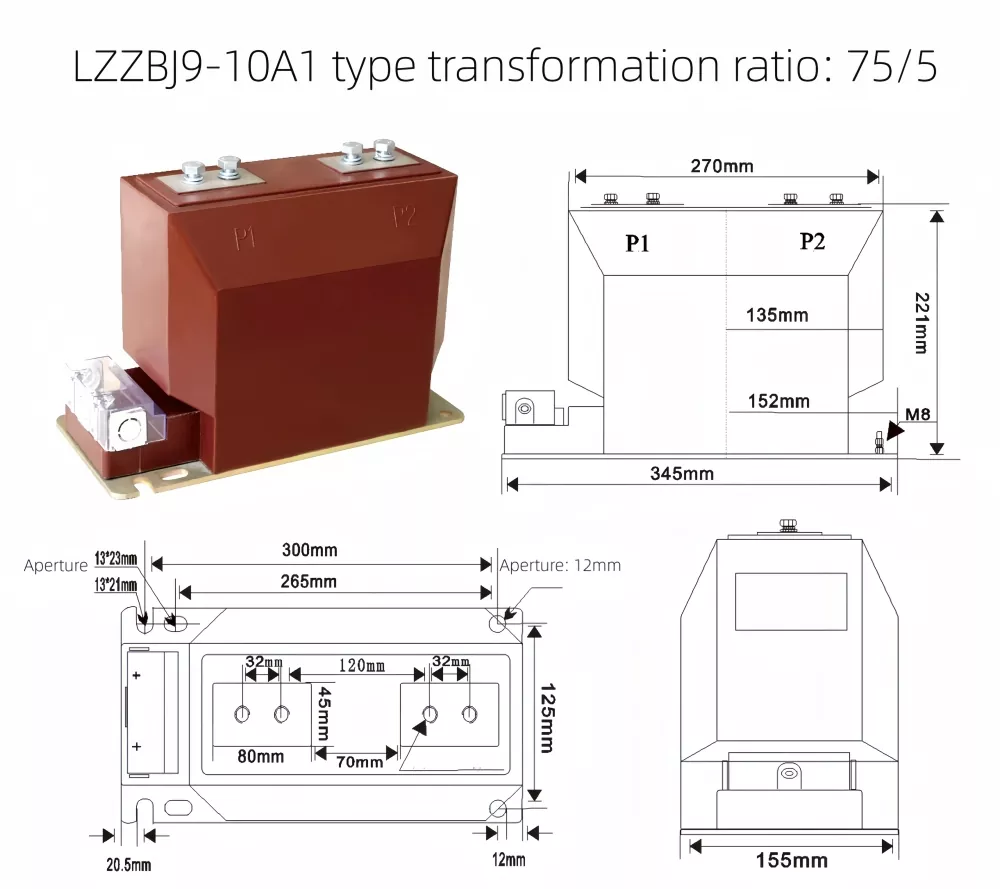

Схема отображения и размеров продукта

Инженерный дизайн и функциональная структура

В этой серии применяется полностью закрытый процесс литья из эпоксидной смолы, который объединяет железный сердечник, вторичную обмотку и систему изоляции в компактный корпус. Такая конструкция снижает риск частичного разряда и повышает диэлектрическую прочность, что делает его пригодным для длительной эксплуатации в распределительных устройствах под напряжением.

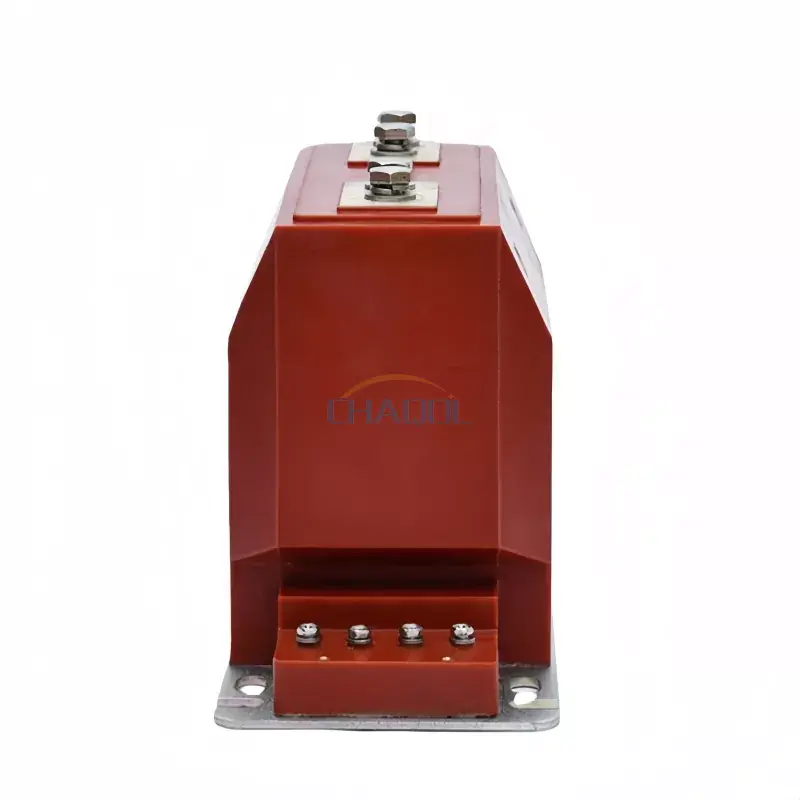

Трансформатор тока для внутреннего применения на 10 кВ также оснащен усиленной клеммной коробкой для защиты вторичной проводки, а также основанием заземления, обеспечивающим безопасную установку и соответствие стандартам электробезопасности в промышленных условиях.

Технические параметры

Модель LZZBJ9-10 поддерживает несколько конфигураций первичного тока и классов точности для удовлетворения различных требований к измерению и защите в системах распределения электроэнергии.

Номинальный вторичный ток: 5А или 1А

Номинальный уровень изоляции: 12/42/75 кВ

Сценарии применения

Трансформаторы тока этого типа широко используются в распределительных шкафах, внутренних подстанциях, системах промышленной автоматизации и системах управления энергопотреблением. Он особенно подходит для условий, требующих высокой точности измерений и долгосрочной стабильности в условиях постоянной нагрузки.

Внутренний трансформатор тока 10 кВ обычно интегрируется с реле защиты, счетчиками энергии и системами мониторинга в инфраструктуре интеллектуальных сетей и промышленных сетях управления электропитанием.

Проектирование установки и безопасности

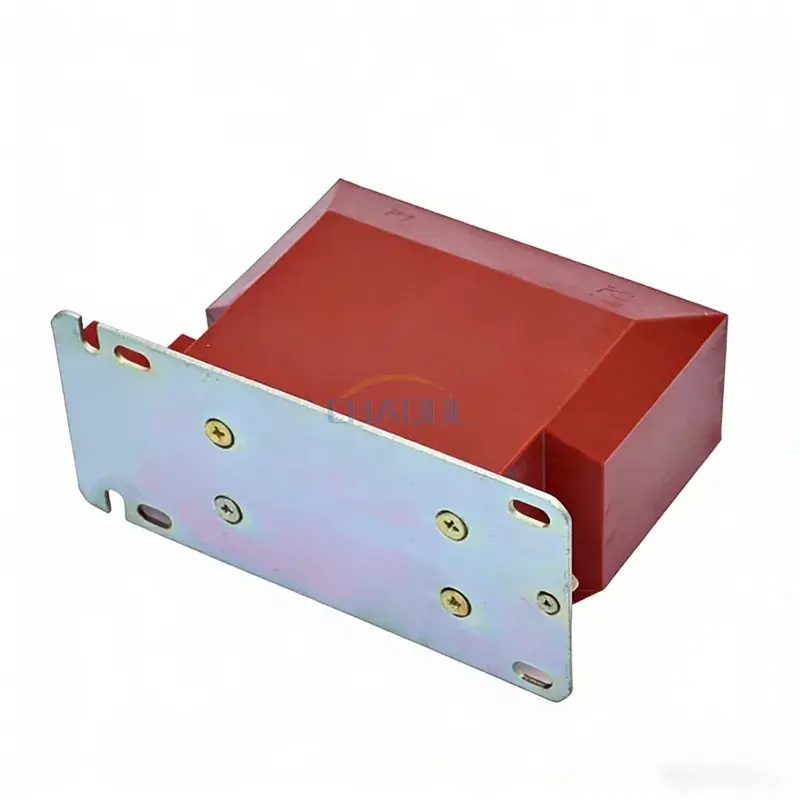

В основании изделия предусмотрены многочисленные монтажные отверстия и клеммы заземления, обеспечивающие стабильную фиксацию и электробезопасность во время эксплуатации. Вторичная клеммная коробка обеспечивает дополнительную защиту от случайного прикосновения и внешнего вмешательства.

Его компактная конструкция позволяет легко устанавливать распределительные устройства в ограниченном пространстве, уменьшая сложность проводки и повышая эффективность обслуживания.

Часто задаваемые вопросы

В1: Какова основная функция этого трансформатора тока?
A: Он преобразует высокий первичный ток в стандартизированный низкий вторичный ток для измерения и защиты в системах среднего напряжения внутри помещений.

В2: Где обычно устанавливается внутренний трансформатор тока на 10 кВ?
Ответ: В основном он используется в закрытых распределительных устройствах, распределительных шкафах и компактных подстанциях в промышленных и коммунальных энергосистемах.

Вопрос 3: Каковы его основные преимущества по сравнению с обычными трансформаторами тока?
A: Он имеет изоляцию из эпоксидной смолы, компактный дизайн, высокую точность и высокую устойчивость к влаге и пыли, что делает его пригодным для длительной эксплуатации.

В4: Может ли он поддерживать различные диапазоны тока?
О: Да, доступны несколько номиналов первичного тока для соответствия различным требованиям к нагрузке и системе.

В5: Подходит ли он для приложений интеллектуальных сетей?
О: Да, он широко используется в интеллектуальных системах учета и автоматизированных распределительных сетях благодаря стабильному выходному сигналу.

В6: Требуется ли частое обслуживание?
О: Частое обслуживание не требуется. Обычно достаточно периодической проверки клемм и состояния изоляции.
