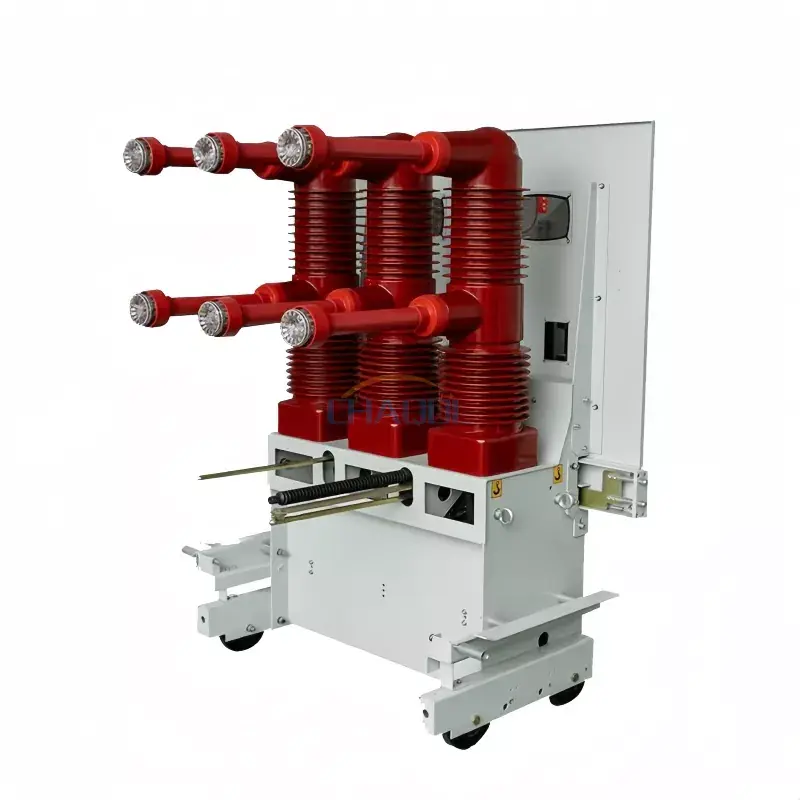

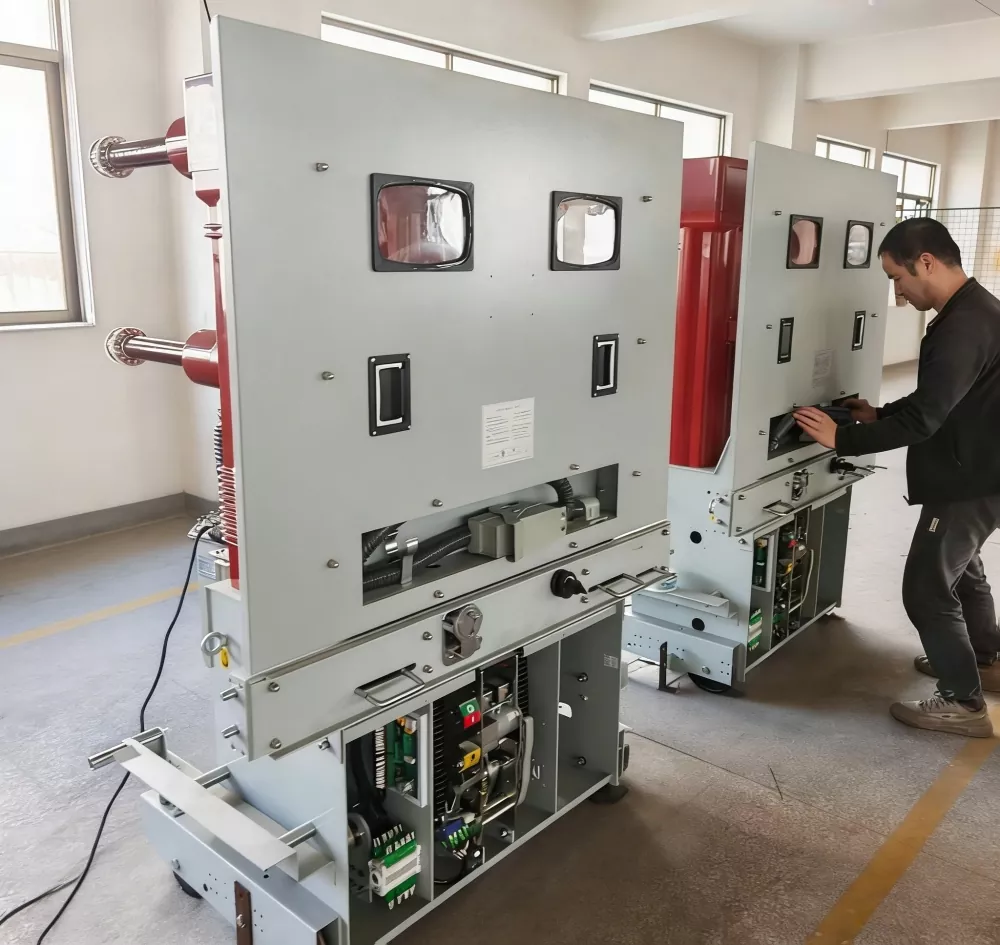

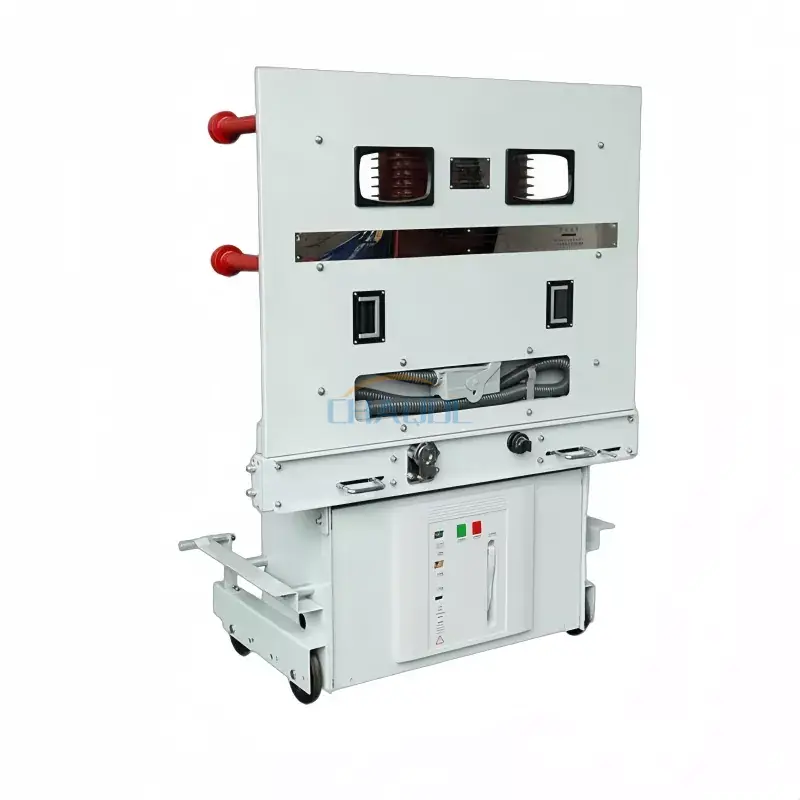

Модель внутреннего выключателя высокого напряжения 36 кВ — ZN85-40,5. Этот новый тип автоматического выключателя оснащен пружинным приводным механизмом, установленным внутри рамы автоматического выключателя, что делает его более подходящим для вертикального монтажа. Его простая конструктивная конструкция эффективно уменьшает глубину автоматического выключателя. Может использоваться на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях для переключения тока нагрузки, тока перегрузки и тока повреждения.

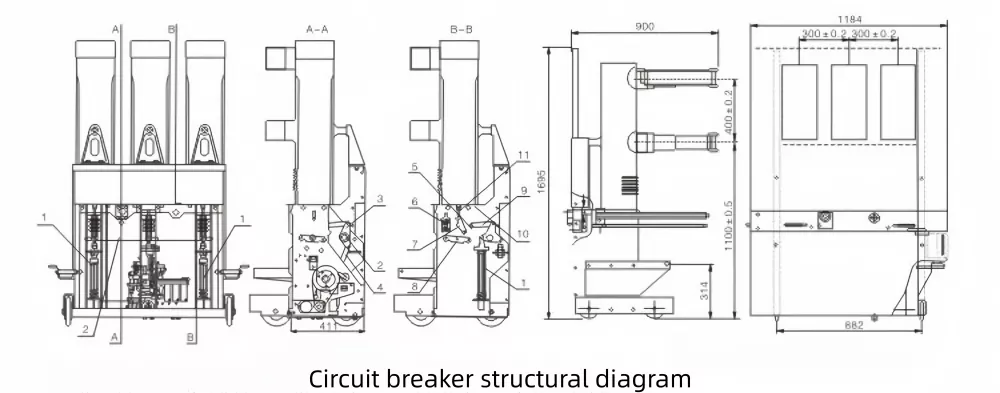

1. Раскрывающая пружина
2. Главный вал
3. Шатун среднего полюса.
4. Тяга трансмиссии
5. Соединительная пластина коробки передач.
6. Контактная пружина
7/8/9. Соединительные пластины коробки передач
10. Шатун боковой стойки.
11. Сферический подшипник на конце штока.
|
Название проекта |
Значение параметра |
|
Номинальное напряжение |
36/40,5 кВ |
|
Номинальная частота |
50 Гц |
|
Номинальный ток |
1250/1600/2000 А |
|
Номинальный кратковременно выдерживаемый ток |
25/31,5 кА |
|
Номинальный пиковый выдерживаемый ток |
63/80 кА |
|
Номинальная продолжительность короткого замыкания |
4 с |
|
Номинальный ток отключения при коротком замыкании |
25/31,5 кА |
|
Номинальный ток включения при коротком замыкании |
63/80 кА |
|
Номинальная последовательность операций |
О-0,3с-СО-180с-СО |
|
Время работы |
<80 мс |
|
Номинальный ток отключения при коротком замыкании и количество операций отключения |
20 раз |
|
Ток отключения одной конденсаторной батареи |
630 А |
|
Ток коммутации параллельной конденсаторной батареи |
400 А |
|
1-минутное испытание на выдерживаемое напряжение промышленной частоты |
95 кВ |
|
Выдерживаемое напряжение грозового импульса |
185 кВ |
|
Механическая жизнь |
10 000 раз |

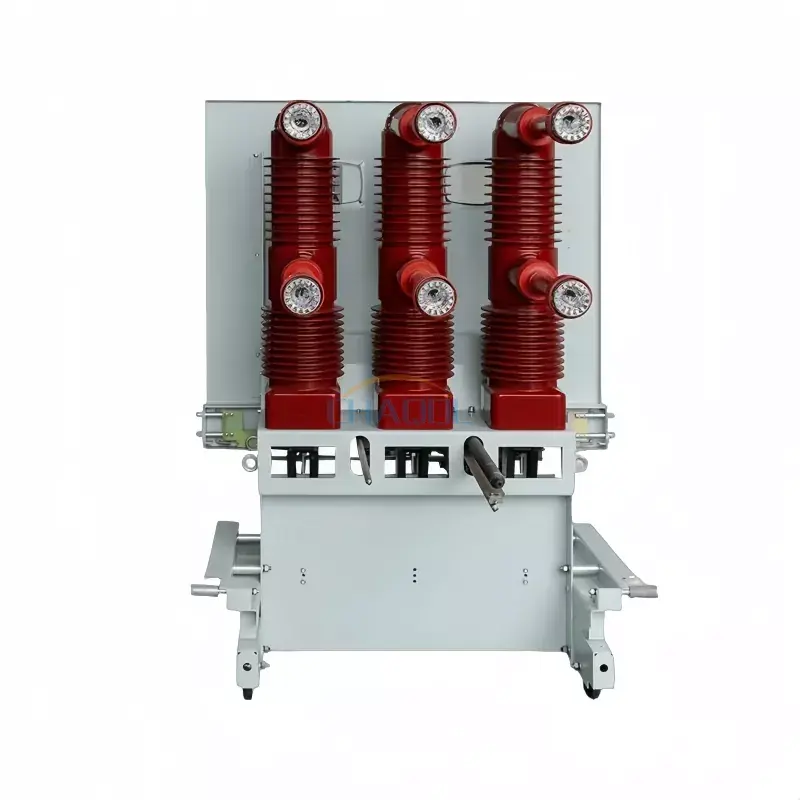

1. Внутренний высоковольтный выключатель на 36 кВ имеет интегрированную конструкцию с камерой вакуумного прерывателя вверху и рабочим механизмом внизу, что облегчает ввод в эксплуатацию;
2. В нем используется композитная изоляционная структура из воздуха и органических материалов, что обеспечивает компактную конструкцию и легкий вес;
3. Простой пружинный приводной механизм обеспечивает необслуживаемую работу в течение 10 000 циклов;
4. Механизм с винтовым приводом экономит трудозатраты, стабилен и обладает превосходными характеристиками самоблокировки.
