Вакуумный автоматический выключатель бокового монтажа 24 кВ

The Вакуумный автоматический выключатель бокового монтажа 24 кВ(Модель: ZN63A (VS1)-24) — это высокопроизводительный автоматический выключатель среднего напряжения для внутреннего применения, предназначенный для энергосистем трехфазного переменного тока частотой 50 Гц и номинальным напряжением 24 кВ. Он объединяет приводной механизм и вакуумный прерыватель в компактную конструкцию, обеспечивая надежную защиту, переключение и управление подстанциями, электростанциями, промышленными объектами и системами распределения электроэнергии. Выключатель доступен как в стационарной, так и в выдвижной версиях для соответствия различным конфигурациям распределительных устройств.

Благодаря передовой технологии вакуумного прерывания, высокой механической прочности и низким требованиям к техническому обслуживанию этот автоматический выключатель идеально подходит для применений, требующих частых коммутационных операций. Он широко используется в металлургии, горнодобывающей промышленности, химических заводах, угольной промышленности, коммунальных подстанциях и проектах возобновляемой энергетики, где безопасное и надежное распределение энергии имеет важное значение.

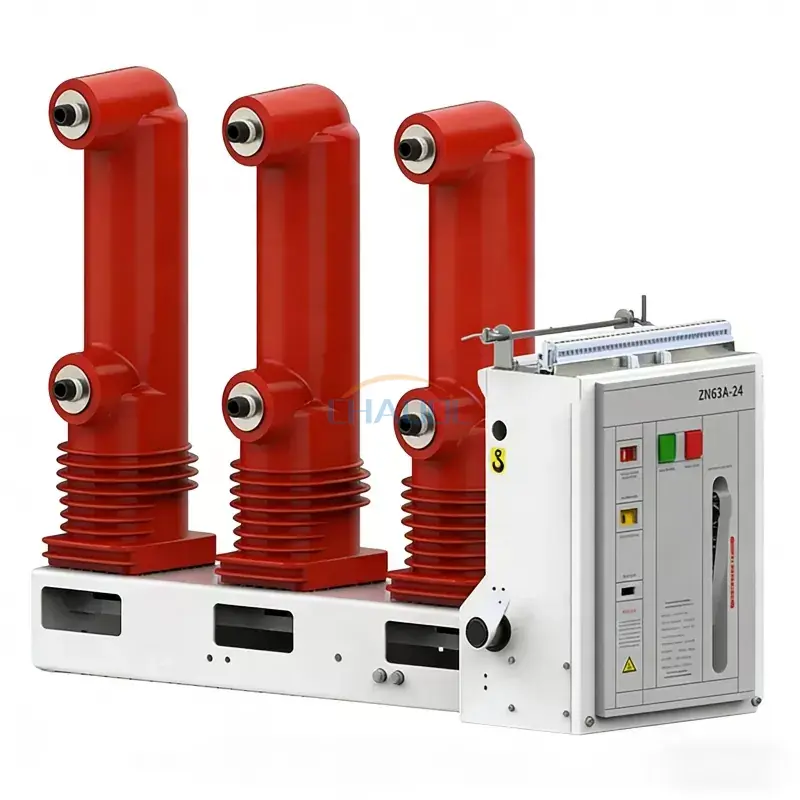

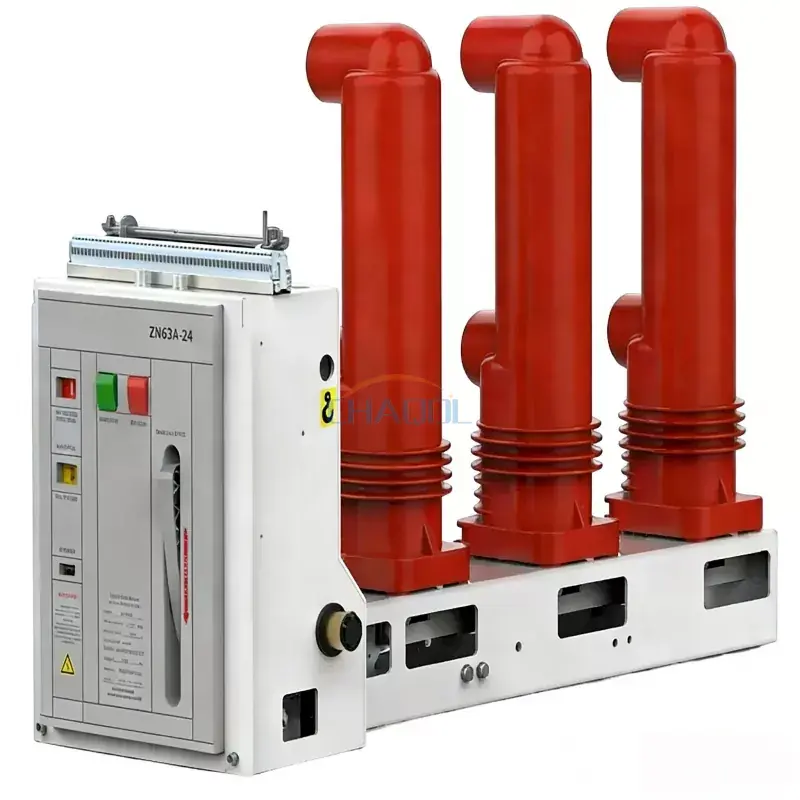

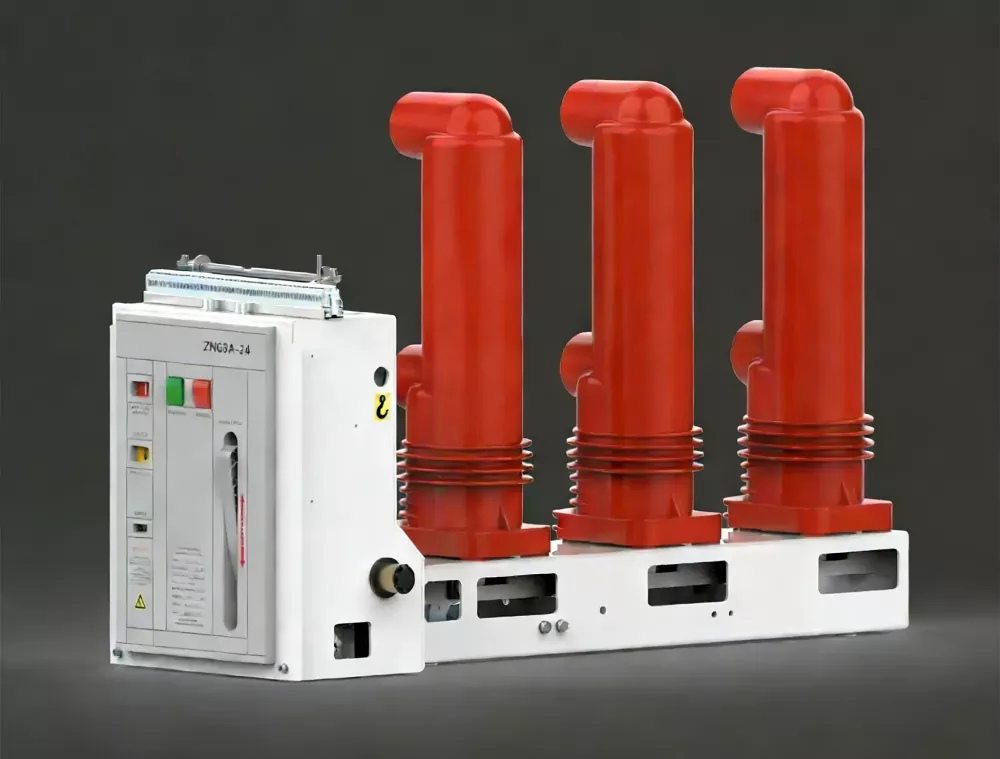

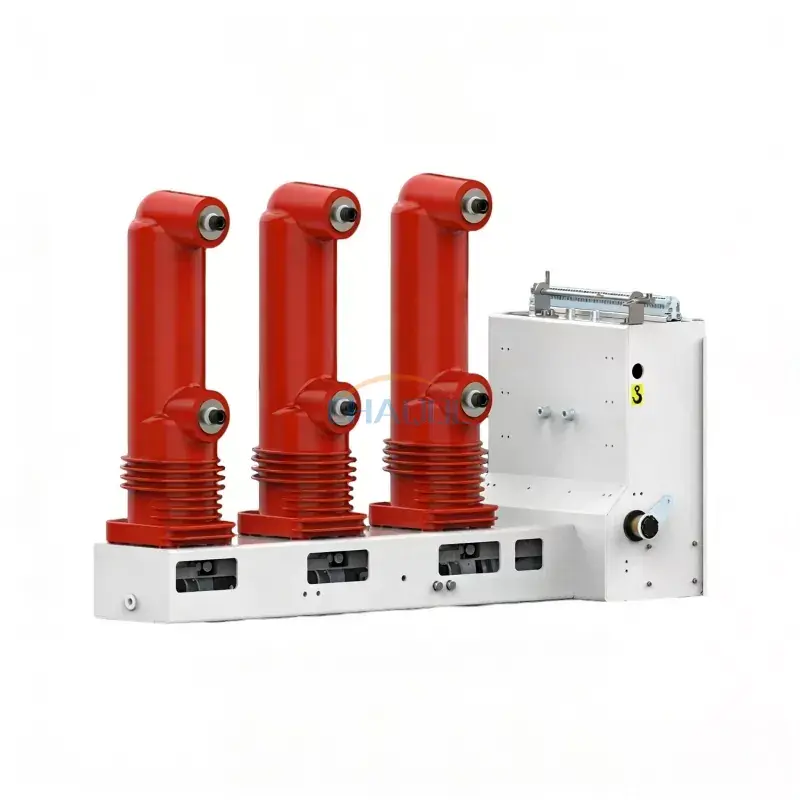

Внешний вид продукта

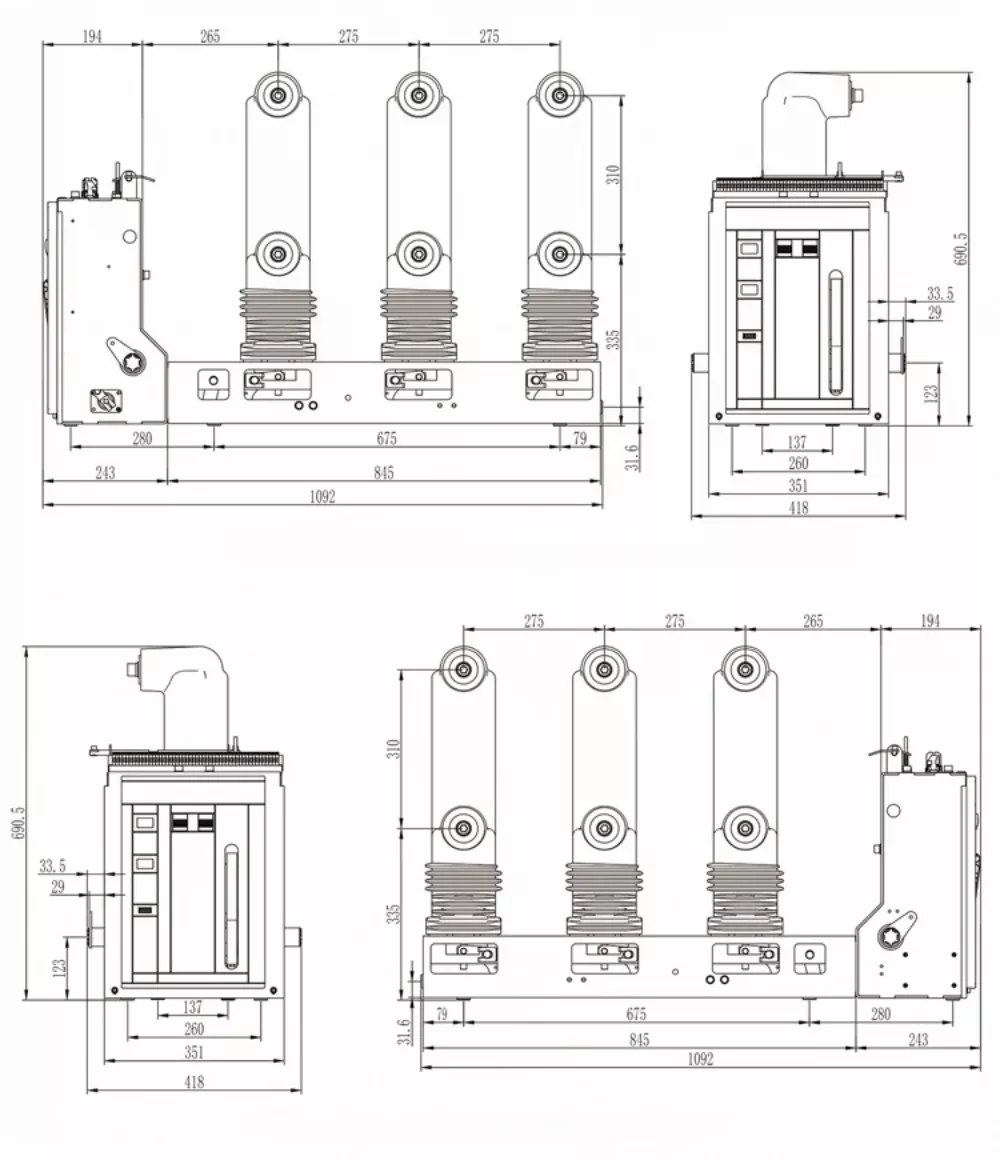

Диаграмма размеров

Идентификация модели

• 1 – Номинальный ток отключения короткого замыкания (кА)
• 2 – Номинальный ток (А)
• 3 – Рабочий механизм
• 4 – Номинальное напряжение (кВ)
• 5 – Дизайнерская серия
• 6 – Внутренний вакуумный выключатель

Особенности продукта

• Встроенный боковой привод с компактной конструкцией и надежной трансмиссией.
• Высокопроизводительная вакуумная дугогасительная камера с медно-хромовыми контактами обеспечивает превосходную способность гашения дуги и увеличенный электрический срок службы.
• Горизонтально расположенный пружинный приводной механизм поддерживает как ручную, так и моторную зарядку.
• The Вакуумный автоматический выключатель бокового монтажа 24 кВмогут быть установлены как стационарного, так и выкатного типа, чтобы соответствовать различным системам распределительных устройств.
• Высокая диэлектрическая прочность изоляции, малый ток прерывания и отличные характеристики отключения при коротком замыкании.
• Твердая эпоксидная изоляция обеспечивает исключительную устойчивость к влаге, ультрафиолетовому излучению, изменениям температуры, старению и загрязнению.
• Механический срок службы до 10 000 операций, что делает его пригодным для частого переключения.
• Поддерживает интеллектуальные реле защиты и системы автоматизации подстанций.

Технические параметры

Структурное проектирование

Автоматический выключатель имеет трехфазную полюсную конструкцию, оснащенную керамическим или стеклянным вакуумным прерывателем с центральным уплотнением. Медно-хромовые контакты и технология продольного магнитного поля эффективно снижают эрозию контактов, одновременно улучшая восстановление диэлектрика и прерывающие характеристики. Встроенный пружинный приводной механизм обеспечивает стабильное открытие и закрытие с минимальным обслуживанием на протяжении всего срока службы.

В зависимости от требований применения опоры могут быть изготовлены с использованием высокопрочной изоляции из эпоксидной смолы или изоляции с покрытием из силиконовой резины, обеспечивающей превосходную устойчивость к влажности, конденсации, ультрафиолетовому излучению и суровым промышленным условиям.

Приложения

The Вакуумный автоматический выключатель бокового монтажа 24 кВшироко применяется в распределительных системах среднего напряжения, требующих надежной защиты, частой эксплуатации и длительного срока службы.

• Электростанции
• Электрические подстанции
• Промышленные системы распределения электроэнергии
• Горные работы
• Металлургические заводы
• Химические перерабатывающие предприятия
• Угольная промышленность
• Проекты возобновляемой энергетики
• Коммерческие и муниципальные электрические сети
• Умные подстанции и системы автоматизации

Операционная среда

• Температура окружающей среды: от -15°C до +40°C.
• Высота установки: до 1000 м (более высокие высоты доступны по запросу)
• Максимальная сейсмическая интенсивность: 8 градусов.
• Относительная влажность: Среднесуточное значение ≤95%, среднемесячное значение ≤90%
• Подходит для сред, где нет пожароопасности, риска взрыва, сильного загрязнения, агрессивных газов и чрезмерной вибрации.

Принцип работы

The Вакуумный автоматический выключатель бокового монтажа 24 кВВ качестве дугогасительной среды используется герметичный вакуумный прерыватель. При возникновении токов повреждения контакты быстро разъединяются, а вакуумная камера почти мгновенно гасит электрическую дугу, обеспечивая быструю изоляцию повреждения при минимальном износе контактов. В сочетании с пружинным приводным механизмом выключатель обеспечивает надежную коммутационную способность, высокую отключающую способность и долговременную стабильность работы.

Почему стоит выбрать этот вакуумный выключатель?

• Компактная встроенная конструкция с боковым креплением
• Длительный электрический и механический срок службы
• Удобная в обслуживании конструкция
• Отличные изоляционные характеристики
• Надежная работа в условиях частого переключения
• Подходит для стационарных и выкатных распределительных устройств.
• Совместимость с интеллектуальными системами защиты и автоматизации.

Часто задаваемые вопросы

Для чего используется боковой вакуумный выключатель 24 кВ?

Он используется для переключения, защиты и управления электрооборудованием среднего напряжения на подстанциях, промышленных предприятиях, распределительных системах и коммерческих энергетических сетях.

Каковы преимущества вакуумного выключателя?

Вакуумные выключатели обеспечивают превосходное прерывание дуги, низкие требования к техническому обслуживанию, длительный срок службы, высокую эксплуатационную надежность и экологически безопасную работу без масла или газа SF6.

Можно ли установить этот автоматический выключатель в выкатное распределительное устройство?

Да. Он доступен как в фиксированной, так и в выдвижной конфигурациях, что обеспечивает гибкую интеграцию в различные распределительные устройства.

В каких отраслях обычно используется этот продукт?

Он широко используется в электроэнергетике, на подстанциях, в металлургии, горнодобывающей, химической, угольной промышленности, на объектах возобновляемой энергетики и в промышленных системах распределения электроэнергии.
