Внутренний выключатель высокого напряжения

Anqiang Power производит надежныеВнутренний выключатель высокого напряженияПредназначен для безопасной изоляции и разделения цепей в распределительных сетях 12 кВ. Серия GN19 широко применяется в помещениях закрытых распределительных устройств, подстанциях и промышленных шкафах управления электропитанием, где требуется видимое отключение и эксплуатационная безопасность. Его трехполюсная структура обеспечивает синхронизированную работу и стабильные механические характеристики при повторяющихся условиях переключения.

Устройство имеет жесткую опорную раму, механизм вращающегося вала, фарфоровые опорные изоляторы и медные ножи переключателя с высокой проводимостью. Каждый компонент спроектирован таким образом, чтобы поддерживать стабильное контактное давление и минимизировать электрическое сопротивление во время работы, обеспечивая длительный срок службы и надежную коммутационную эффективность в сетях среднего напряжения.

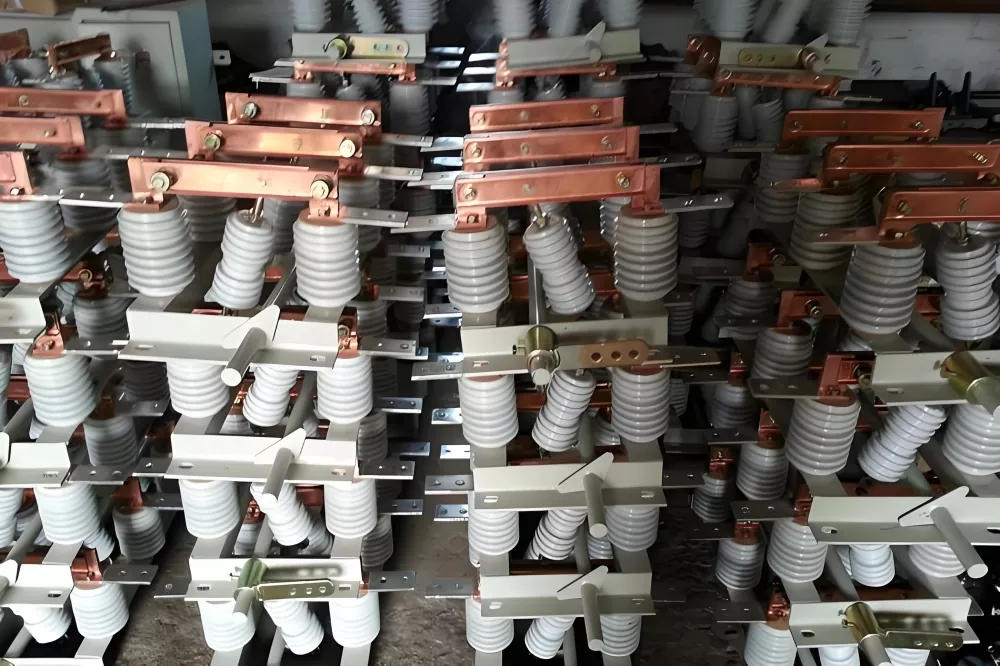

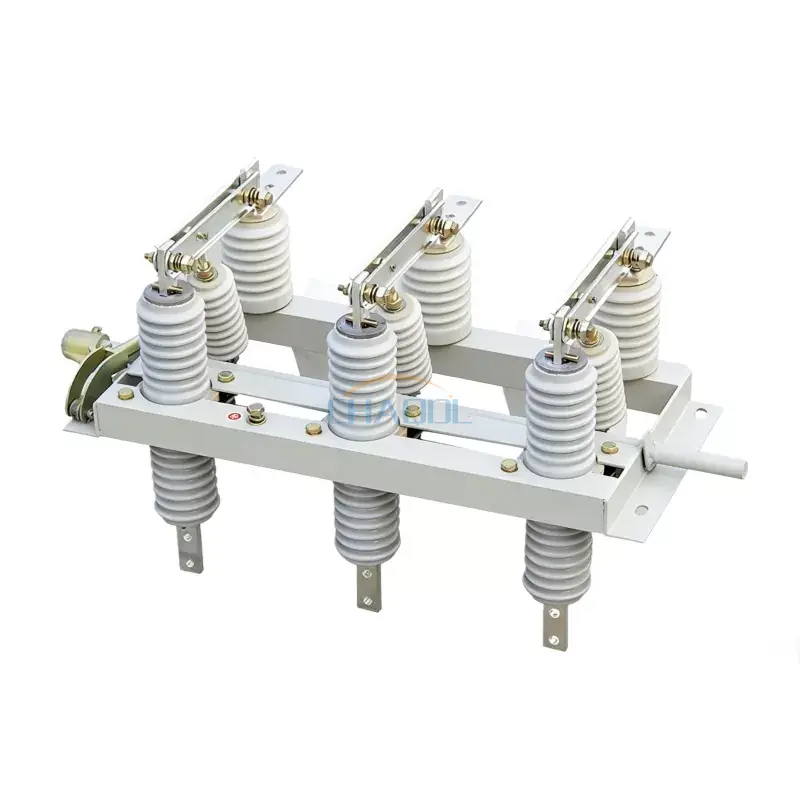

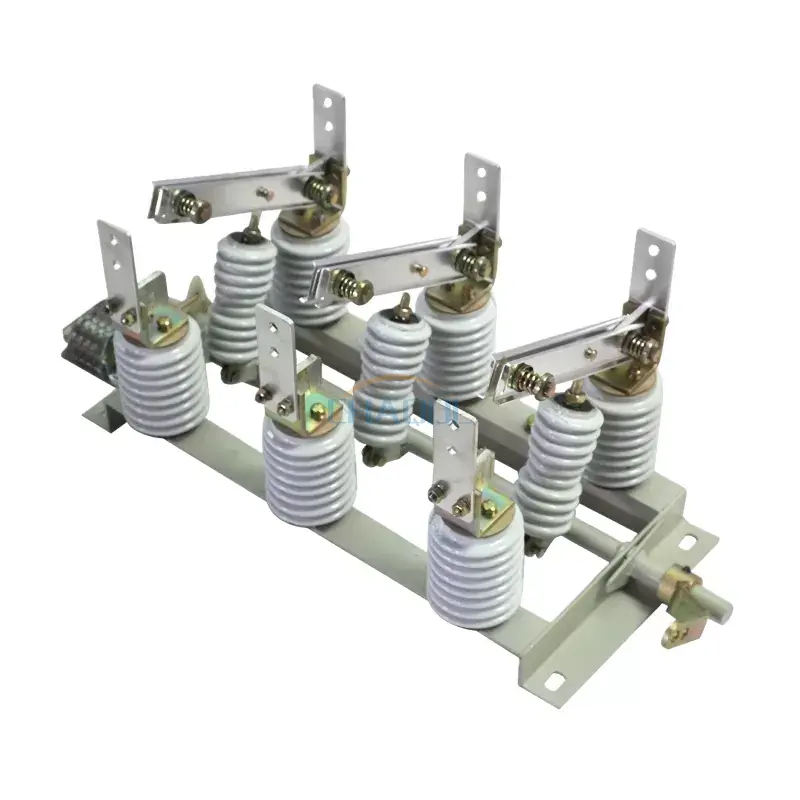

Фотографии продукта

Обзор структурного проектирования

Выключатель имеет трехполюсную интегрированную механическую конструкцию, состоящую из опорной рамы, системы вращающихся валов, шатунов, фарфоровых опорных изоляторов и ножей переключателя из медного сплава. Рабочий вал может быть гибко подсоединен к ручным или моторизованным приводным механизмам, что позволяет адаптировать установку к различным компоновкам распределительных устройств.

Специальные варианты, такие как GN19-12W, GN19-12G, GN19-12X и GN19-12ST, предназначены для различных сред, включая загрязненные районы, высокогорные регионы, требования к индикации напряжения и приложения с двойным переключением.

Технические параметры

Электрические характеристики моделей серии GN19:

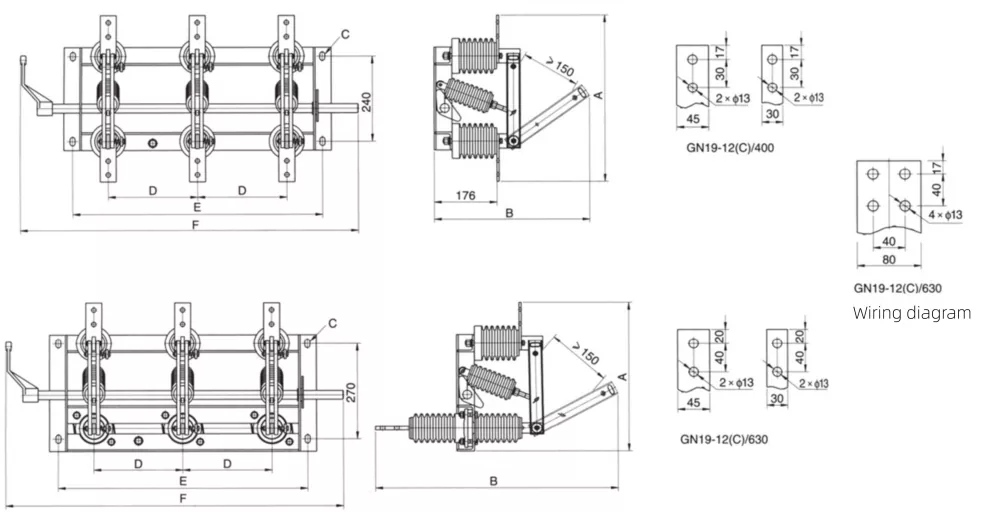

Диаграмма размеров продукта

Преимущества производительности по сравнению с аналогичными продуктами

В реальных проектах распределения электроэнергииВнутренний выключатель высокого напряжениядемонстрирует явные преимущества по сравнению с обычными изолирующими выключателями, обычно используемыми на рынке.

Сценарии применения

Этот внутренний выключатель высокого напряжения широко используется в:

• Силовые подстанции и распределительные помещения
• Промышленные энергетические системы
• Кольцевые главные блоки (РМУ) и распределительные устройства
• Городская и сельская сетевая инфраструктура
• Системы интеграции возобновляемых источников энергии

Замечания по установке и эксплуатации

Правильная установка обеспечивает оптимальную работу внутреннего выключателя высокого напряжения. Устройство должно быть установлено на устойчивой опорной раме с правильным выравниванием вращающегося вала. Перед подачей питания на систему необходимо проверить плавность механического соединения приводного механизма.

Часто задаваемые вопросы

В1: Какова основная функция этого переключателя?
Он используется для безопасной изоляции электрических цепей и обеспечения видимой точки отключения в системах среднего напряжения.

В2: Можно ли использовать его на открытом воздухе?
Данная модель предназначена в первую очередь для использования внутри помещений. Для применения вне помещений требуются специальные корпуса или версии наружных переключателей.

Вопрос 3. Чем ваш продукт отличается от стандартных рыночных вариантов?
По сравнению с типичными конструкциями этот высоковольтный разъединитель внутреннего блока обеспечивает увеличенный механический срок службы, лучшую изоляционную конструкцию и большую гибкость конфигурации.

В4: доступна ли настройка?
Да, различные номиналы тока, версии по высоте и конфигурации индикаторов могут быть настроены в соответствии с требованиями проекта.

В5: Как часто требуется техническое обслуживание?
В нормальных условиях периодический осмотр достаточен благодаря стабильной механической конструкции и коррозионностойким материалам.
