Наружный разъединитель 40,5 кВ

Model:GW5-40.5

Независимо разработанный наружный разъединитель на 40,5 кВ компании Anqiang Power представляет собой двухколонный горизонтальный разрыв с центральным отверстием и может быть оснащен заземляющими выключателями с одной или обеих сторон. Это высоковольтное устройство для наружного применения, подходящее для работы с переменным током частотой 50 Гц и номинальным напряжением 40,5 кВ, 72,5 кВ и 126 кВ. Мы можем настроить его в соответствии с чертежами или требованиями заказчика.

Отправить запрос

Описание продукта

Серия GW5Наружный разъединитель 40,5 кВпредназначен для сетей передачи и распределения среднего и высокого напряжения, работающих в условиях переменного тока частотой 50 Гц. Он широко используется на подстанциях и электростанциях для безопасной изоляции цепей под напряжением без тока нагрузки. В конструкции используется двухколонный горизонтальный механизм открывания V-образного типа, обеспечивающий стабильный электрический зазор и высокую механическую надежность в суровых условиях эксплуатации на открытом воздухе.

По сравнению с традиционными изолирующими выключателями, этоНаружный разъединитель 40,5 кВобеспечивает улучшенную ветроустойчивость, улучшенные характеристики защиты от загрязнения и более стабильную контактную систему, что делает его пригодным для длительной эксплуатации в прибрежных, пустынных регионах и регионах с высокой влажностью.

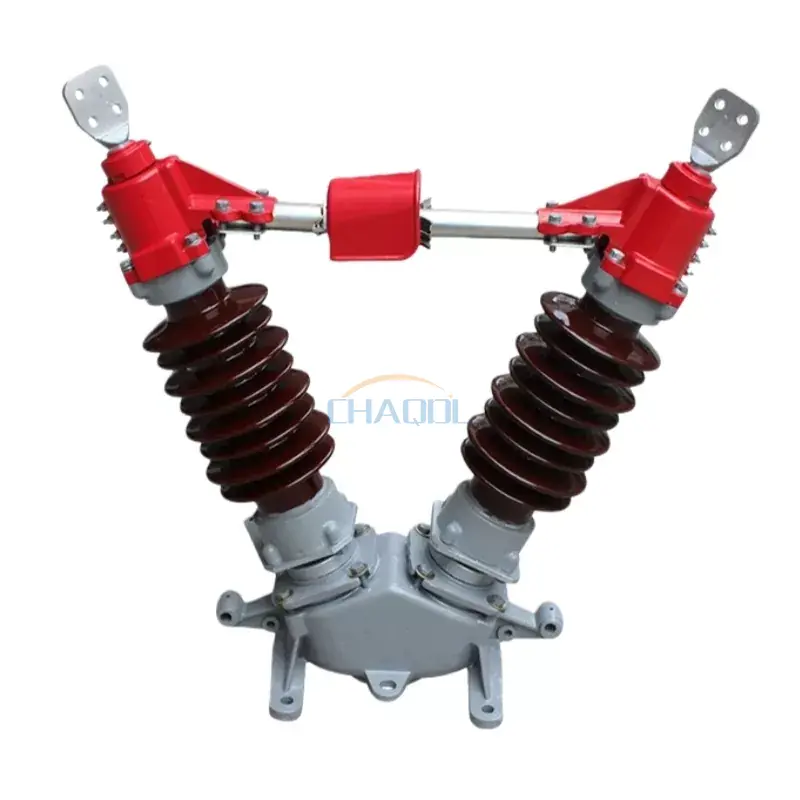

Ключевые особенности конструкции

Двухколонная V-образная горизонтальная открывающаяся конструкция для повышения устойчивости.
Модульная конструкция опоры с высокопрочными фарфоровыми или композитными изоляторами.
Поддерживает ручной и моторизованный режимы работы.
Дополнительные конфигурации заземления: незаземленный, с одинарным заземлением, с двойным заземлением.
Механическая система блокировки между основным ножом и заземляющим ножом для обеспечения безопасности.
Повышенная коррозионная стойкость для длительного срока службы на открытом воздухе.

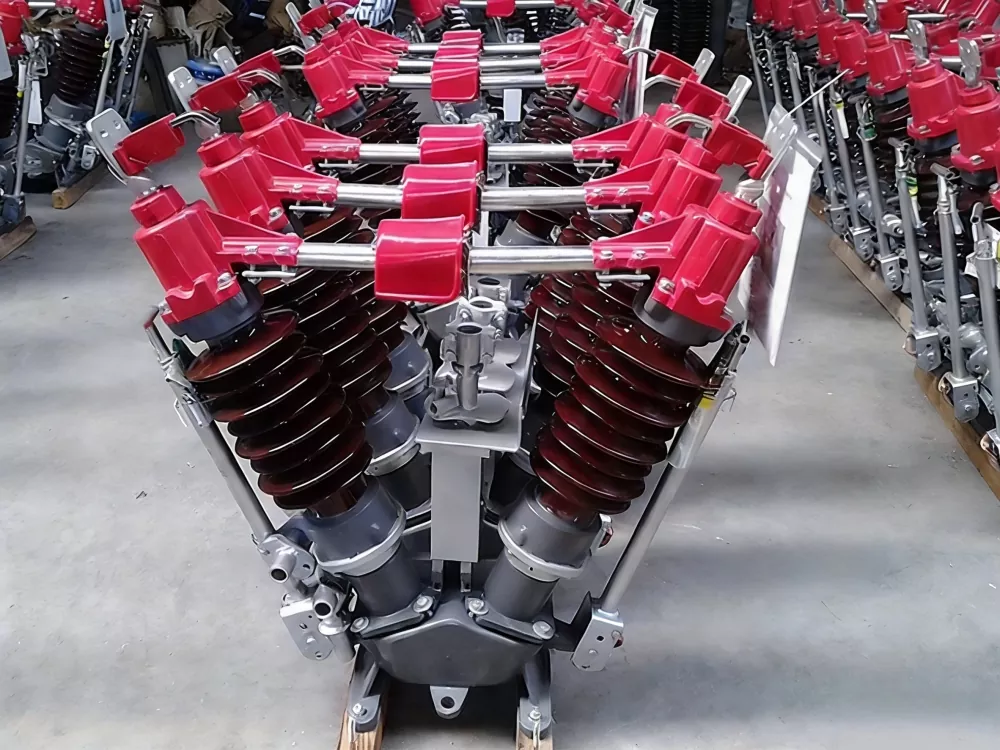

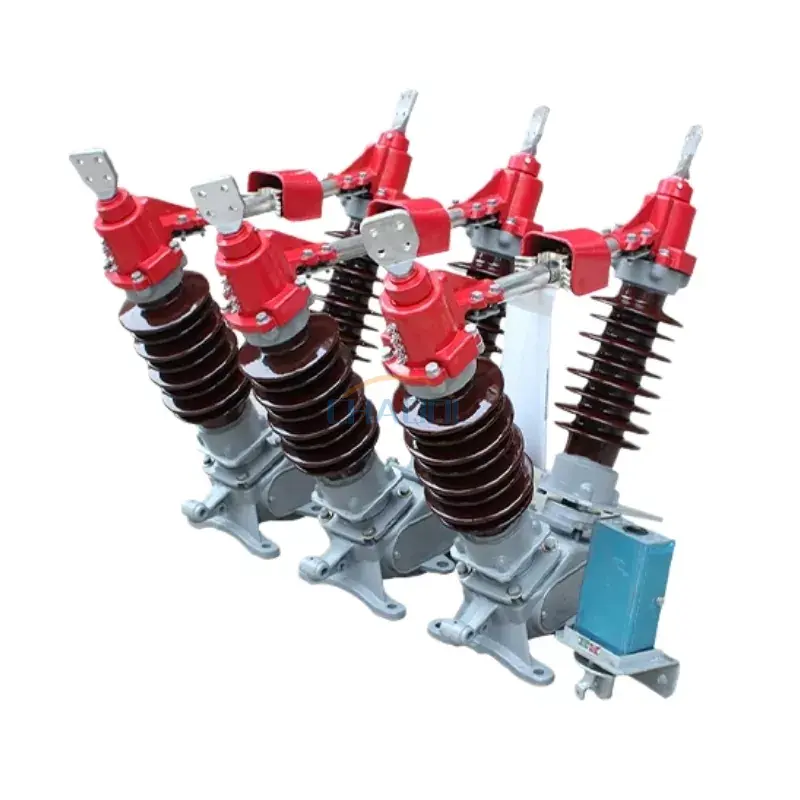

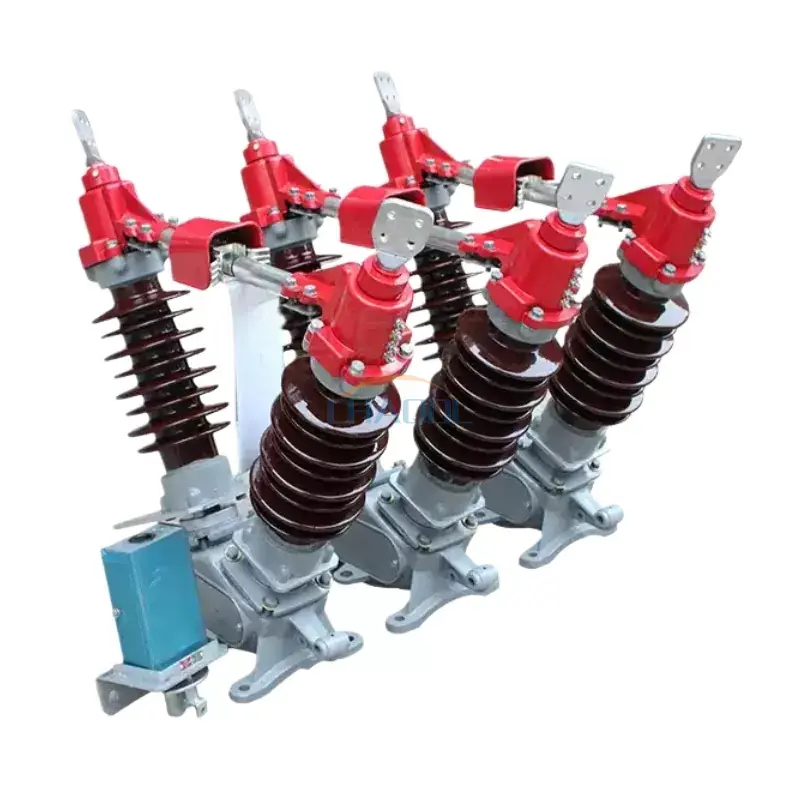

Реальные фотографии продукта

40.5KV Outdoor Disconnecting Switch

Технические параметры

Название проекта			Значение параметра
Номинальное напряжение			40,5 кВ	72,5 кВ			126КВ
Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 минуты		95/115 КВ	140/160 КВ			230/245кВ
	Выдерживаемое напряжение грозового импульса		185/215 КВ	325/375 КВ			550/630 КВ
Номинальная частота			50 Гц
Номинальный ток			630/1250А	1600А			2000А
Номинальная продолжительность короткого замыкания			4/2с
Номинальная механическая нагрузка на клемму	Горизонтальная продольная нагрузка		750Н	1000Н
	Горизонтальная боковая нагрузка		500Н	750Н
	Вертикальная сила		750Н	1000Н
Расстояние утечки			1013/1256 мм	1813/2248 мм
Механическая жизнь			2000 раз
Механизм с ручным управлением			CS17, CS17G
Приводной механизм с электроприводом		Модель	CJ5/CJ6
		Напряжение двигателя	AC220/380, DC220
		Напряжение цепи управления	AC220, DC220
		Время размыкания (автоматического выключателя)	6±1 с
Вес продукта		Не заземлен	360 кг		500 кг	800 кг
		Одиночное заземление	390 кг		560 кг	900 кг
		Двойное заземление	430 кг		620 кг	1000 кг

Диаграмма размеров продукта

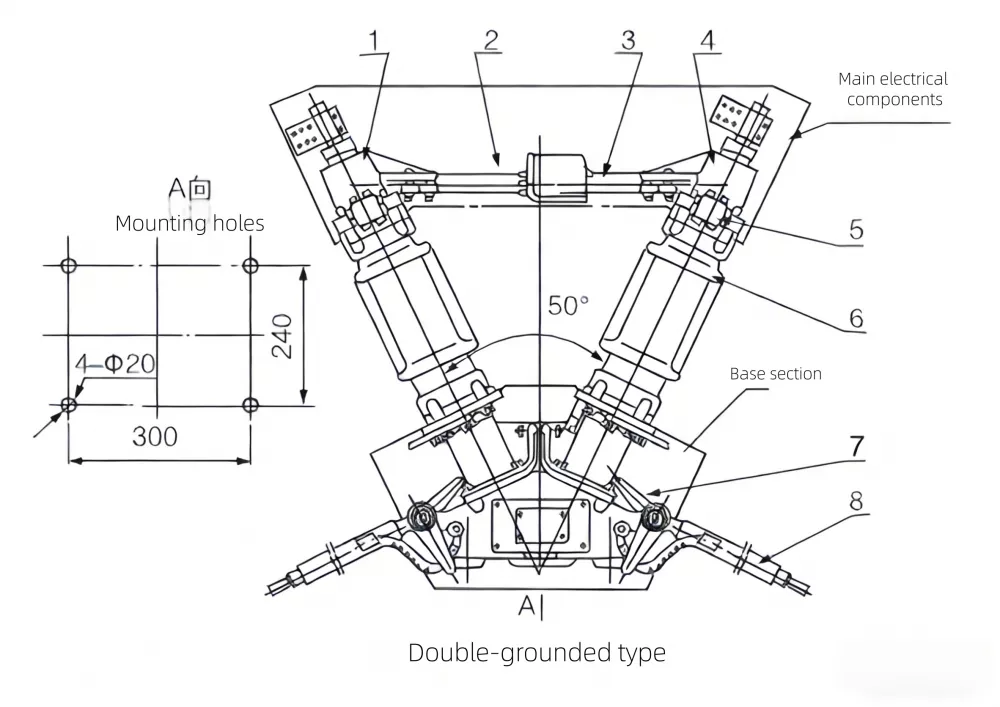

Габаритная схема наружного разъединителя GW5-40,5 кВ

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Клеммный блок
2. Главный контакт
3. Главный контактный палец
4. Клеммный блок
5. Заземляющий контактный палец
6. Столбовой изолятор
7. Ограничительная пластина
8. Заземлитель

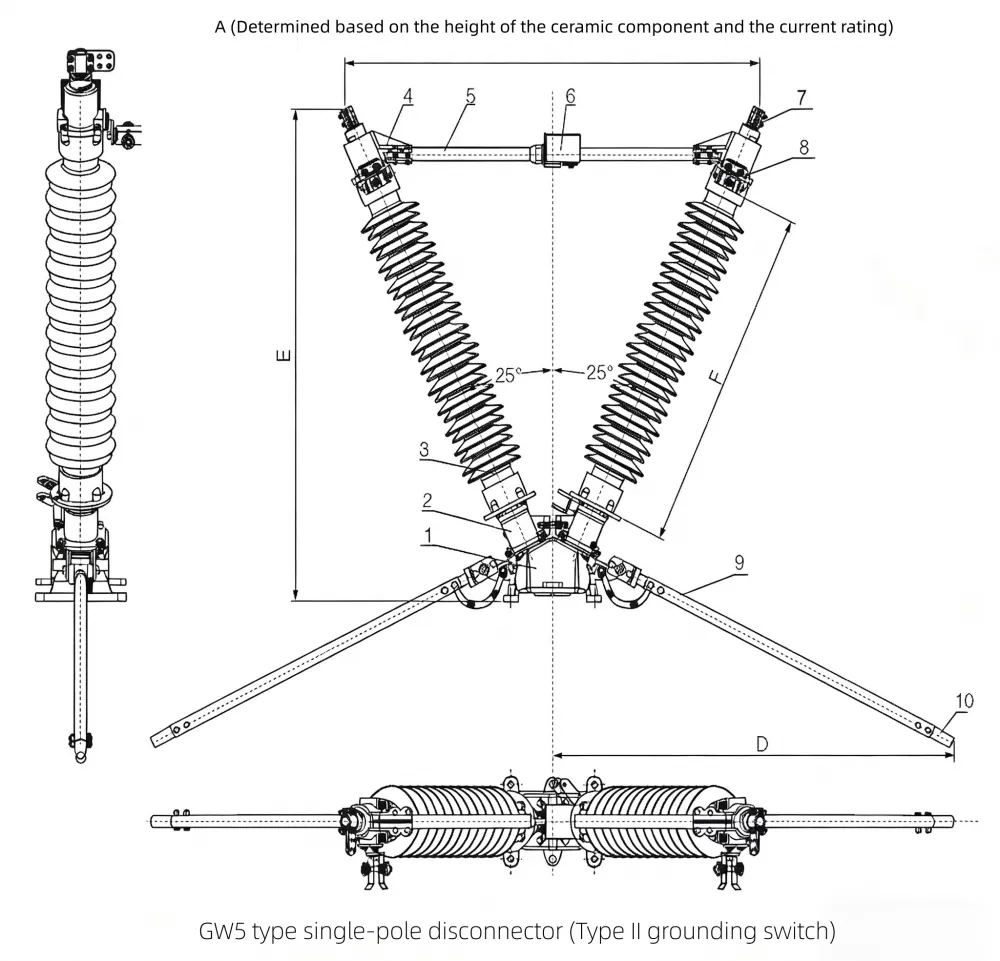

Габаритная схема наружного разъединителя GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. База
2. Поддержка
3. Изоляционный столб
4. Клеммный блок
5. Проводящий стержень с круглым валом.
6. Проводящий стержень с квадратным валом.
7. Клеммный зажим
8. Неподвижный контакт заземлителя.
9. Алюминиевая трубка заземлителя.
10. Контакт заземлителя.

Сравнение с аналогичными продуктами

Оценочный элемент	Наш наружный разъединитель GW5 40,5 кВ	Традиционная модель конкурента
Структурная стабильность	Двухколонная усиленная V-образная конструкция с повышенной ветроустойчивостью.	Одноколонная структура, более низкая механическая стабильность
Контактная производительность	Посеребренные контактные пальцы, оптимизированное распределение давления.	Стандартные медные контакты, более быстрый износ
Прочность на открытом воздухе	Антикоррозионное покрытие + усиленная изоляционная система.	Базовое покрытие, ограниченная эффективность в прибрежных условиях.
Гибкость эксплуатации	Поддерживает ручной и моторизованный режим работы с защитой от блокировки.	В основном только ручное управление
Стоимость обслуживания	Низкая из-за длительного механического срока службы (2000 циклов)	Более высокая частота технического обслуживания

Сценарии применения

The Наружный разъединитель 40,5 кВшироко применяется в:

Высоковольтные подстанции и распределительные устройства
Системы изоляции линий электропередачи
Промышленные распределительные сети
Точки подключения к сети возобновляемых источников энергии (ветряные и солнечные электростанции)
Проекты модернизации городских и сельских сетей

Благодаря прочной механической конструкции и стабильным электрическим характеристикам этот разъединитель является надежным выбором для операторов, которым требуется долгосрочная безопасность и эффективность работы на открытом воздухе.
